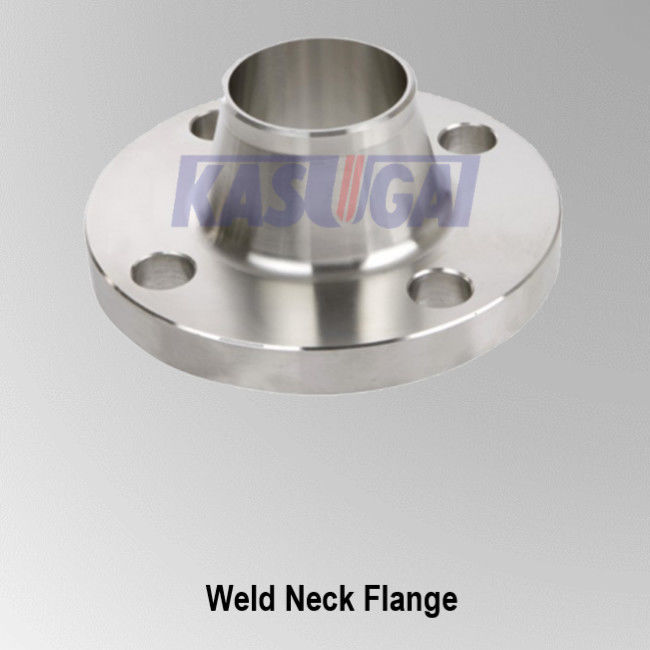

Фланец шеи сварки, также вызвал сплющенный фланец эпицентра деятельности или фланец высоко-эпицентра деятельности, вид фланца который может передислоцировать стресс к трубам, обеспечивающ уменшение в концентрации высоко-стресса на дне фланца. 2 сваривая фланца шеи конструируют – первый тип использован с трубами пока второе, более длинный тип нельзя использовать с трубами а с перерабатывающим предприятием. Фланец шеи сварки состоит из круглого штуцера который удлиняет за оправой окружности. Эти фланцы, типично изготовленные от вковки, фактически сварены к трубам.

Информация о продукте

Длинные фланцы шеи сварки (LWN)

Этот тип фланца сосчитан как фланцы высоко-эпицентра деятельности, которые были созданы поэтому стресс смог быть перенесен к трубе и уменьшать концентрацию напряжений на дне фланца.

Длинный сваривая фланец шеи главным образом приложен к конструкции сосуда под давлением действуя как сопло (как сопло thermowell). Прикрепляет общий сваривая фланец шеи в сосуд под давлением, часть трубы необходима, что с дополнительной заваркой. Фланец LWN с другой стороны прикрепляется сразу в сосуд, следовательно, его можно осмотреть как монолитно усиленное сопло. Он избегает сделать шов сварки на трубе для того чтобы служить фланцем и обеспечивает само-подкрепление.

Уменьшение фланца шеи сварки

Оно также вызвано уменьшение сваривающ фланец шеи, потому что шея фланца имеет уменьшая диаметр который сварить к трубе более небольшого диаметра.

Уменьшая фланец использован для того чтобы сделать уменьшение в диаметре трубы. Уменьшая соединение с отбортовкой кромки состоит из уменьшая фланца и стандартного фланца, действуя как штуцер редуктора. Как иллюстрировано в Figure-1, более большой конец уменьшения фланца a, который в контакте со стандартным фланцом b, как «размер из которого делается уменьшение»; более небольшой конец уменьшая фланца a, который будет сварен к трубе, как «размер к которому делается уменьшение». Подача должна путешествовать от более небольшого размера к большой. Если направление подачи было обращено, то строгое завихрение смогло превратиться.

Для того чтобы сделать уменьшение в линии трубы с 2 стандартными сваривая фланцами шеи, дополнительный редуктор будет использован как иллюстрировано в Figure-2. Общая длина этой конфигурации 2L+H, которое гораздо длиннее чем L+M уменьшая соединения с отбортовкой кромки как иллюстрировано в Figure-1. Она значит что польза уменьшения фланцов может эффектно сохранить космос в кукареканной ситуации. На самом деле, уменьшая фланец наиболее часто использован в установках с ограниченным космосом.
