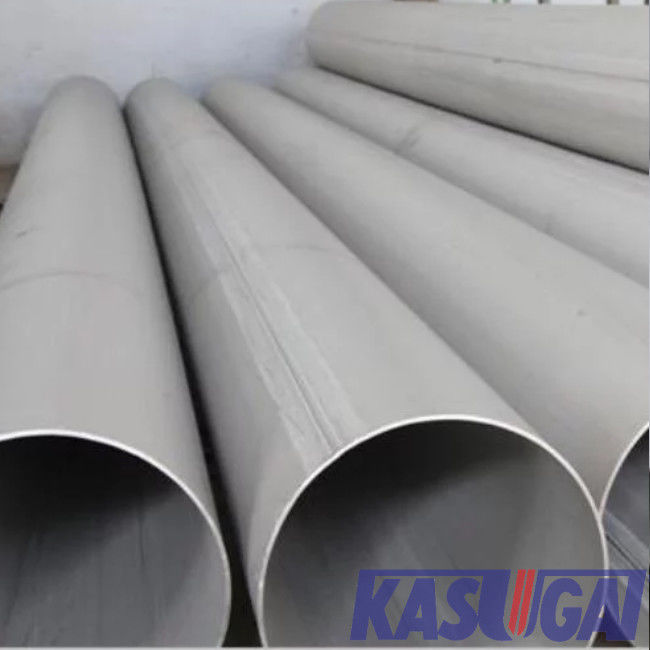

ASTM A312 TP304/L ASME B36.19M сварило трубу нержавеющей стали
Спецификации: ASME B36.19 для коррозионностойкого тубопровода, обозначенный категорически как нержавеющий, основано на такой же трубе принципов которые сформировали предпосылку для развития ANSI/ASME B36.10M, сваренной и безшовной нанесенной стальной, и сделана ссылка на этот источник информации
Информация о продукте
| Название продукта | ASTM A312 TP304/L ASME B36.19M сварило трубу нержавеющей стали |
| Ряд размера | 1/8" до 30" |
| Стандарты | ASTM A312 TP304/L |
| Толщина стены | В соответствии с ASME B36.19M |
| Длина | 6,096 m (′ 20), 12,19 m (′ 40), 6 m, и 12 подгонянного m, |
| Процесс конца | Простые концы, скошенные концы, нарезанные концы |
| Осмотр & тест | Визуальная проверка, габаритный осмотр, химический анализ PMI, растяжимый тест, сплющивая тест, тест загиба, вихретоковый тест, пробу травлением, радиографическое рассмотрение (для сваренных труб), межзерновое коррозийное испытание (по требованию). |
Стандарты & материалы: ASTM A312 TP304/L
ASTM A312 покрывает безшовное, прям-шов сварил, и тяжело позволена холодная работаемая сваренная труба нержавеющей стали, когда более большой диаметр сварил трубы, сваривая 2 продольного разреза
304L низкоуглеродистые 304 аустенитная нержавеющая сталь, содержание углерода не превышая 0,035%, превосходная одетая коррозионная устойчивость к широкому диапазону применений, в Европе, соответствующая сталь 1,4307.
Химические составы ASTM A312 TP304/L (%)
| Ранг | C | Si | Mn | Cr | Ni | Mo | S | P |
| TP304 | 0,08 | 1,0 | 2,00 | 18,0 до 20,0 | 8,0 до 11,0 | – | 0,03 | 0 045 |
| TP304L | 0 035 | 1,0 | 2,00 | 18,0 до 20,0 | 8,0 до 13,0 | – | 0,03 | 0 045 |
Свойства ASTM A312 механические
| Ранг | UNS | Прочность на растяжение Минута, Ksi [MPa] |
Прочность выхода Минута, Ksi [MPa] |
| TP304 | S30400 | 75 [515] | 30 [205] |
| TP304L | S30403 | 70 [485] | 25 [170] |
Размеры ASME/ANSI труба B36.19M сваренная и безшовная нанесенная стальная (mm)
|
NPS (дюймы) |
Вне Dia. (mm) |
Номинальная толщина стены (mm) | |||
| Sch5S (1) | Sch10S (1) | Sch40S | Sch80S | ||
| 1/8 | 10,3 | --- | 1,24 | 1,73 | 2,41 |
| 1/4 | 13,7 | --- | 1,65 | 2,24 | 3,02 |
| 3/8 | 17,1 | --- | 1,65 | 2,31 | 3,20 |
| 1/2 | 21,3 | 1,65 | 2,11 | 2,77 | 3,73 |
| 3/4 | 26,7 | 1,65 | 2,11 | 2,87 | 3,91 |
| 1 | 33,4 | 1,65 | 2,77 | 3,38 | 4,55 |
| 1 ¼ | 42,2 | 1,65 | 2,77 | 3,56 | 4,85 |
| 1 ½ | 48,3 | 1,65 | 2,77 | 3,68 | 5,08 |
| 2 | 60,3 | 1,65 | 2,77 | 3,91 | 5,54 |
| ½ 2 | 73 | 2,11 | 3,05 | 5,16 | 7,01 |
| 3 | 88,9 | 2,11 | 3,05 | 5,49 | 7,62 |
| ½ 3 | 101,6 | 2,11 | 3,05 | 5,74 | 8,08 |
| 4 | 114,3 | 2,11 | 3,05 | 6,02 | 8,56 |
| 5 | 141,3 | 2,77 | 3,4 | 6,55 | 9,53 |
| 6 | 168,3 | 2,77 | 3,4 | 7,11 | 10,97 |
| 8 | 219,1 | 2,77 | 3,76 | 8,18 | 12,70 |
| 10 | 273,1 | 3,40 | 4,19 | 9,27 | 12.70(2) |
| 12 | 323,9 | 3,96 | 4,57 | 9.53(2) | 12.70(2) |
| 14 | 355,6 | 3,96 | 4.78(2) | … | … |
| 16 | 406,4 | 4,19 | 4.78(2) | … | … |
| 18 | 457,2 | 4,19 | 4.78(2) | … | … |
| 20 | 508 | 4,78 | 5.54(2) | … | … |
| 22 | 558,8 | 4,78 | 5.54(2) | … | … |
| 24 | 660,4 | 5,54 | 6,35 | … | … |
| 30 | 762 | 6,35 | 7,92 | … | … |
Примечания:
(1) запланируйте 5S и толщины стены 10S не позволяют продеть нитку в соответствии с ANSI/ASME B1.20.1
(2) эти размеры не соответствуют ANSI/ASME B36.1M
Вес ASME B36.19M номинальный стальной трубы, простых концов (kg/m)
|
NPS (дюймы) |
Вне Dia. (mm) |
Вес стальной трубы, простых концов (kg/m) | |||
| Sch5S (1) | Sch10S (1) | Sch40S | Sch80S | ||
| 1/8 | 10,3 | --- | 0,28 | 0,37 | 0,47 |
| 1/4 | 13,7 | --- | 0,49 | 0,63 | 0,80 |
| 3/8 | 17,1 | --- | 0,63 | 0,84 | 1,10 |
| 1/2 | 21,3 | 0,80 | 1,00 | 1,27 | 1,62 |
| 3/4 | 26,7 | 1,03 | 1,28 | 1,69 | 2,20 |
| 1 | 33,4 | 1,30 | 2,09 | 2,50 | 3,24 |
| 1 ¼ | 42,2 | 1,65 | 2,70 | 3,39 | 4,47 |
| 1 ½ | 48,3 | 1,91 | 3,11 | 4,05 | 5,41 |
| 2 | 60,3 | 2,40 | 3,93 | 5,44 | 7,48 |
| ½ 2 | 73 | 3,69 | 5,26 | 8,63 | 11,41 |
| 3 | 88,9 | 4,51 | 6,45 | 11,29 | 15,27 |
| ½ 3 | 101,6 | 5,18 | 7,40 | 13,57 | 18,63 |
| 4 | 114,3 | 5,84 | 8,36 | 16,07 | 22,32 |
| 5 | 141,3 | 9,47 | 11,57 | 21,77 | 30,97 |
| 6 | 168,3 | 11,32 | 13,84 | 28,26 | 42,56 |
| 8 | 219,1 | 14,79 | 19,96 | 42,65 | 64,64 |
| 10 | 273,1 | 22,63 | 27,78 | 60,31 | 96,01 |
| 12 | 323,9 | 31,25 | 36,00 | 73,88 | 132,08 |
| 14 | 355,6 | 34,36 | 41,30 | … | … |
| 16 | 406,4 | 41,56 | 47,29 | … | … |
| 18 | 457,2 | 46,81 | 53,26 | … | … |
| 20 | 508 | 59,25 | 68,61 | … | … |
| 22 | 558,8 | 65,24 | 75,53 | … | … |
| 24 | 660,4 | 82,47 | 94,45 | … | … |
| 30 | 762 | 118,31 | 147,36 | … | … |
