Штуцер легированной стали
>
|
| Место происхождения | Китай |
| Фирменное наименование | Kasugai |
| Сертификация | ISO PED AD2000 |
| Номер модели | ASTM A420 WPL6 Колено 45 градусов L/R BW |
| Документ | Брошюра продукта PDF |

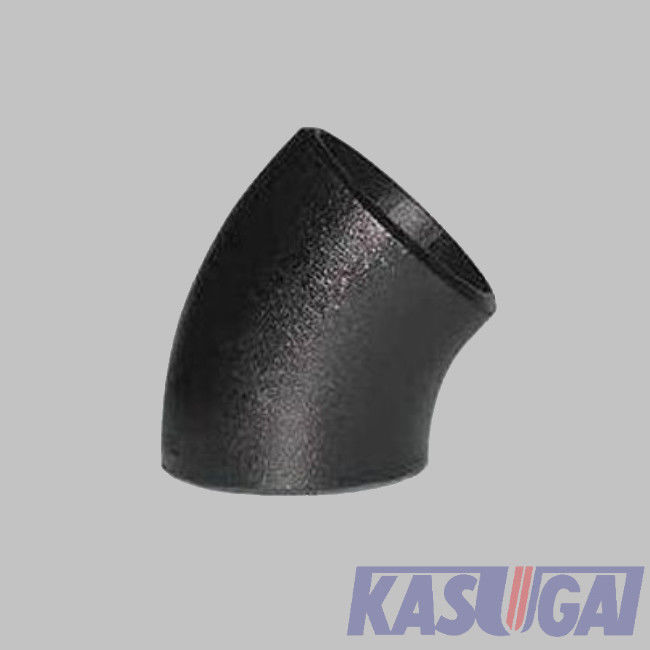

ASTM A420 WPL6 локоть сварки встык радиуса низкой легированной стали 45 градусов длинный
Информация о продукте
| Название продукта | ASTM A420 WPL6 локоть сварки встык радиуса низкой легированной стали 45 градусов длинный |
| Ряд размера | Размер: 3/4" до 48" |
| Толщина стены | Sch10S Sch20 STD Sch40 XS Sch80 |
| Стандарты | ASTM A420 |
| Ранг | WPL6 |
| Изготовляя стандарты | ASME B16.9 |
Стандарты & материалы: ASTM A420 WPL6
Штуцеры ASTM A420 WPL6 нанесенные низкие штуцеры легированной стали безшовного или сварной конструкции запланированных для пользы в обслуживании тубопровода и сосуда под давлением давления на низких температурах. Они наиболее часто использованы с трубами ASTM A333 Gr.6 и ASTM A350 LF2 служит фланцем для передачи низкотемпературных жидкостей в процессе пуская по трубам с обычной минимальной температурой металла дизайна (MDMT) -45°C [- 50°F].
Химические составы штуцеров ASME A420 WPL6
| Ранг | C | Mn | P | S | Si | Ni | Cr | Mo | Cu | N.B. | V |
| ASTM A420 WPL6 | ≤0.30 | 0.50-1.35 | ≤0.035 | ≤0.040 | 0.15-0.40 | ≤0.40 | ≤0.30 | ≤0.12 | ≤0.40 | ≤0.02 | 0,08 |
необходимо, что встречает *For сварило штуцеры ASTM WPL6, химический состав металла сварки такие же пределы основного металла, однако, депозит сварки соотвествует механических и удара основного металла.
Механические свойства (на комнатной температуре) штуцеров ASTM A420 WPL6
| Ранг | Прочность на растяжение (MPa) | Произведите прочность, минуту (MPa) | Удлиненность в 2 ″, продольном, минута (%) | Удлиненность в 2 ″ Transvers, минута (%) |
| ASTM A420 WPL6 | 415-655 | 240 | 30 | 16,5 |
* по крайней мере один тест напряжения будет сделан на каждой жаре материала.
45 размеров и вес локтя сварного соединения встык o
Длинный радиус (LR) (сошлитесь стандартное ASME B16.9)
|
Номинальный Размер трубы (NPS) |
Вне Dia. на наклоне (mm) |
Центр-к-конец |
| 45 локтей ao (mm) | ||
| 3/4 | 26,7 | 24 |
| 1 | 33,4 | 31 |
| 1-1/4 | 42,2 | 39 |
| 1-1/2 | 48,3 | 47 |
| 2 | 60,3 | 63 |
| 2-1/2 | 73,0 | 79 |
| 3 | 88,9 | 95 |
| 3-1/2 | 101,6 | 111 |
| 4 | 114,3 | 127 |
| 5 | 141,3 | 157 |
| 6 | 168,3 | 189 |
| 8 | 219,1 | 252 |
| 10 | 273,0 | 316 |
| 12 | 323,8 | 378 |
| 14 | 355,6 | 441 |
| 16 | 406,4 | 505 |
| 18 | 457 | 568 |
| 20 | 508 | 632 |
| 22 | 559 | 694 |
| 24 | 610 | 757 |
| 26 | 660 | 821 |
| 28 | 711 | 883 |
| 30 | 762 | 946 |
| 32 | 813 | 1010 |
| 34 | 864 | 1073 |
| 36 | 914 | 1135 |
| 38 | 965 | 1200 |
| 40 | 1016 | 1264 |
| 42 | 1067 | 1326 |
| 44 | 1118 | 1389 |
| 46 | 1168 | 1453 |
| 48 | 1219 | 1516 |
