Штуцеры сварного соединения встык нержавеющей стали
>
|
| Место происхождения | Китай |
| Фирменное наименование | Kasugai |
| Номер модели | Обрезанный конец BW ASTM A815 UNS S3180 |
| Документ | Брошюра продукта PDF |

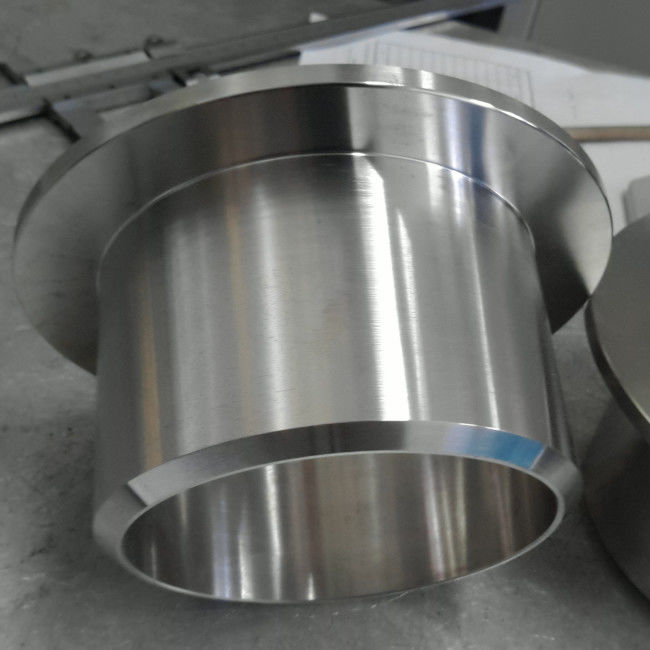

Обрезанный конец сварки встык нержавеющей стали ASTM A815 UNS S31803 двухшпиндельный
Обрезанный конец (соединение подола) штуцер который использован заменяет сваренные фланцы когда необходима поддержка вращая резервного фланца. И его можно поставить в стандартном и нештатном размере ANSI который использован для промежуточных труб различного диаметра.
Типы обрезанного конца
Обрезанный конец предложен в 3 других способах, типе a, b и C. Тип и обрезанный конец b подобны выкованным штуцерам, как локти и тройники, и тип обрезанный конец c сделан в подгонянных размерах.
Тип a
Тип обрезанный конец a использован для стандартного фланца соединения подола. Толщина подола на обрезанном конце больше чем или равный к номинальной толщине стены трубы. К тому же, наружный радиус внешнего закругления типа a может получить фланец соединения подола. Внутренний угол квадратн. Подол обычно имеет, который подвергли механической обработке serrated сторону.
Тип b
Тип обрезанный конец b использован для стандартного выскальзывания на фланцах как фланцы подола. Толщина подола на этих коротких концах больше чем или равный к номинальной толщине стены трубы. Также, наружный радиус внешнего закругления типа b небольшой достаточно для того чтобы получить фланец выскальзывания o который можно использовать как резервный фланец. Внутренний угол квадратн. Подол обычно имеет, который подвергли механической обработке serrated сторону.
Тип c
Тип обрезанный конец c можно использовать для стандартного фланца и выскальзывания соединения подола на фланце. Он flared выходя округленный край на внутреннем диаметре подола. При необходимости, радиус можно сделать закрытый к квадрату. Толщина подола 75% из стены трубы. Тип c очень короток достаточно для того чтобы приспособить любой резервный фланец. Соединение подола на типе c ровно, и это нет машины.
Обрезанные концы обычно изготовлены в 2 путях, типе a и типах B. Они доступны в 2 стандартных длинах, длиной (ANSI) или короткой картине (MSS). Обрезанному концу Sch5s и 10s обычно предлагают вкратце длины, и длинные длины доступны заказанн специальное распоряжение. Обрезанный конец Sch 40s поставлен в или коротких или длинных длинах.
Стандарт ASTM A815
ASTM A815 стандартные технические условия для нанесенного Ferritic, Ferritic/аустенитового, и Martensitic штуцера тубопровода нержавеющей стали. Эта спецификация покрывает 2 общего класса, WP и CR. Штуцеры WP класса подразделены в 4 класса:
WP-S, безшовные продукты.
WP-W, сваренные продукты.
WP-WX, штуцеры трубы которые содержат сварки где все сварки были радиографированы.
WP-WU, штуцеры которые содержат сварки где все сварки ультразвуков были испытаны.
Информация о продукте
| Название продукта | Обрезанный конец нержавеющей стали сварки встык ASTM A815 UNS S31803 двухшпиндельный |
| Ряд размера | Размер: 1/2» до 36" |
| Толщина стены | Sch5S Sch10S Sch20S Sch10 Sch20 Sch30 STD Sch40 |
| Стандарты | ASTM A815 |
| Материал | UNS S31803 |
| Изготовляя стандарты |
ASME B16.9 MSS SP-43 |
Материальные (UNS S31803) химические составы
| Обозначение UNS | C | Mn | P | S | Si | Ni | Cr | Mo | N |
| S31803 | 0,03 | 2,00 | 0,03 | 0,02 | 1,00 | 4.5-6.5 | 21.0-23.0 | 2.5-3.5 | 0.08-0.20 |
Размеры обрезанного конца ASME B16.9 (mm)
|
Номинальный размер трубы (Дюйм) |
Вне Dia. бочонка | Длина (f) |
Радиус (R) |
Диаметр (g) | ||
| Минута | Макс | Длинная картина | Короткая картина | |||
| 1/2 | 20,5 | 22,8 | 76 | 51 | 3 | 35 |
| 3/4 | 25,9 | 28,1 | 76 | 51 | 3 | 43 |
| 1 | 32,6 | 35,0 | 102 | 51 | 3 | 51 |
| 1-1/4 | 41,4 | 43,6 | 102 | 51 | 5 | 64 |
| 1-1/2 | 47,5 | 49,9 | 102 | 51 | 6 | 74 |
| 2 | 59,5 | 62,4 | 152 | 64 | 8 | 92 |
| 2-1/2 | 72,2 | 75,3 | 152 | 64 | 8 | 105 |
| 3 | 88,1 | 91,3 | 152 | 64 | 10 | 127 |
| 3-1/2 | 100,8 | 104,0 | 152 | 76 | 10 | 140 |
| 4 | 113,5 | 116,7 | 152 | 76 | 11 | 157 |
| 5 | 140,5 | 144,3 | 203 | 76 | 11 | 186 |
| 6 | 167,5 | 171,3 | 203 | 89 | 13 | 216 |
| 8 | 218,3 | 222,1 | 203 | 102 | 13 | 270 |
| 10 | 272,3 | 277,2 | 254 | 127 | 13 | 324 |
| 12 | 323,1 | 328,0 | 254 | 152 | 13 | 381 |
| 14 | 354,8 | 359,9 | 305 | 152 | 13 | 413 |
| 16 | 405,6 | 411,0 | 305 | 152 | 13 | 470 |
| 18 | 456,0 | 462,0 | 305 | 152 | 13 | 533 |
| 20 | 507,0 | 514,0 | 305 | 152 | 13 | 584 |
| 22 | 558,0 | 565,0 | 305 | 152 | 13 | 641 |
| 24 | 609,0 | 616,0 | 305 | 152 | 13 | 692 |
