Штуцеры сварного соединения встык нержавеющей стали
>
|
|
| Место происхождения | Китай |
| Фирменное наименование | Kasugai |
| Номер модели | Редуктор жулика ASTM A403 WP304/L WP316/L WP310S WP321 B16.9/Ecc |
| Документ | Брошюра продукта PDF |

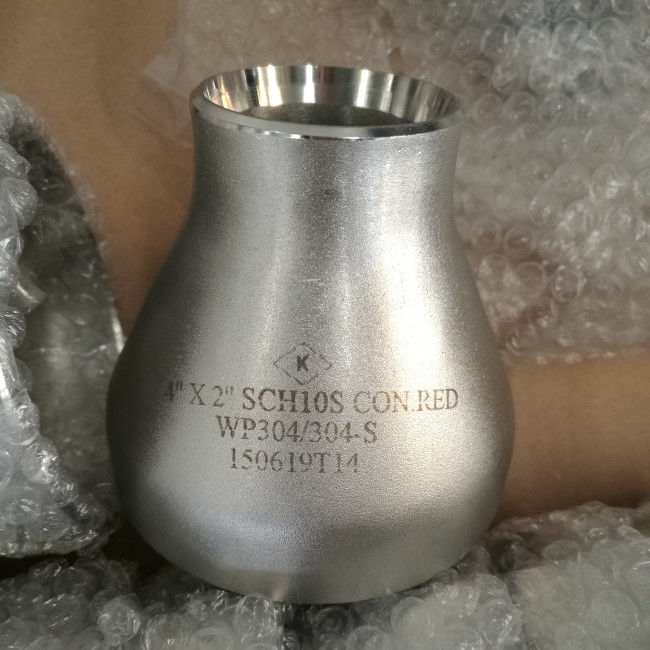

АСТМ A403 WP304/L WP316/L WP310S WP321 B16.9 Редуктор кон/экс из нержавеющей стали
Редуктор используется для соединения двух труб разного размера в трубопроводной системе.Один конец редуктора соответствует диаметру трубы большого диаметра, а другой конец концентрического редуктора соответствует диаметру трубы малого диаметра.
Концентрический редуктор - это тип редуктора, используемый в трубопроводных системах.Эта особенность концентрического редуктора делает его применимым в системах потока жидкости высокого давления, где существует риск разрыва под высоким давлением.
Эксцентрический редуктор имеет странную форму. Он имеет расширение в своем теле только с одной стороны длины. Другая сторона длины остается параллельной трубам.Это позволяет легко выровнять и обрабатывать в определенных местахЭксцентрический редуктор также эффективен, как и концентрический, но более специфичен в потребностях.
Информация о продукте
| Наименование продукта | ASTM A403 B16.9 Нержавеющая стальКонцентрический / эксцентрический редуктор |
| Диапазон размеров | от 1/2 до 48 |
| Толщина стены | SCH5S SCH10S SCH40S SCH80S SCH160S XS XXS |
| Стандарты | АСТМ A234 |
| Уровень | WP304/L WP316/L WP310S WP321 |
| Производственные стандарты | ASME B16.9 |
ASME B16.9 Размеры концентрического / эксцентрического редуктора (мм)
Редукторы часто используются, когда проектировщики труб хотят уменьшить диаметр прямой линии трубы.9: Концентрический having имеющий общую центральную линию; Экцентрический редуктор having имеющий смещенные центральные линии.
| НПС | Слишком много мм дюйм |
О.Д.С. мм дюйм |
H мм дюйм |
| 3/4 х 1/2 | 26.7 1.05 |
21.3 0.84 |
38 1.50 |
| 3/4 х 3/8 | 26.7 1.05 |
17.3 0.68 |
38 1.50 |
| 1 х 3/4 | 33.4 1.32 |
26.7 1.05 |
51 2.00 |
| 1 х 1/2 | 33.4 1.32 |
21.3 0.84 |
51 2.00 |
| 1-1/4 х 1 | 42.2 1.66 |
33.4 1.32 |
51 2.00 |
| 1-1/4 х 3/4 | 42.2 1.66 |
26.7 1.05 |
51 2.00 |
| 1-1/4 х 1/2 | 42.2 1.66 |
21.3 0.84 |
51 2.00 |
| 1-1/2 х 1-1/4 | 48.3 1.90 |
42.2 1.66 |
64 2.50 |
| 1-1/2 х 1 | 48.3 1.90 |
33.4 1.32 |
64 2.50 |
| 1-1/2 х 3/4 | 48.3 1.90 |
26.7 1.05 |
64 2.50 |
| 1-1/2 х 1/2 | 48.3 1.90 |
21.3 0.84 |
64 2.50 |
| 2 x 1-1/2 | 60.3 2.38 |
48.3 1.90 |
76 3.00 |
| 2 x 1-1/4 | 60.3 2.38 |
42.2 1.66 |
76 3.00 |
| 2х1 | 60.3 2.38 |
33.4 1.32 |
76 3.00 |
| 2 x 3/4 | 60.3 2.38 |
26.7 1.05 |
76 3.00 |
| 2-1/2 x 2 | 73.0 2.88 |
60.3 2.38 |
89 3.50 |
| 2-1/2 х 1-1/2 | 73.0 2.88 |
48.3 1.90 |
89 3.50 |
| 2-1/2 х 1-1/4 | 73.0 2.88 |
42.2 1.66 |
89 3.50 |
| 2-1/2 х 1 | 73.0 2.88 |
33.4 1.32 |
89 3.50 |
| 3 х 2-1/2 | 88.9 3.50 |
73.0 2.88 |
89 3.50 |
| 3х2 | 88.9 3.50 |
60.3 2.38 |
89 3.50 |
| 3 x 1-1/2 | 88.9 3.50 |
48.3 1.90 |
89 3.50 |
| 3 x 1-1/4 | 88.9 3.50 |
42.2 1.66 |
89 3.50 |
| 3 1/2 x 3 | 101.6 4.00 |
88.9 3.50 |
102 4.00 |
| 3-1/2 х 2-1/2 | 101.6 4.00 |
73.0 2.88 |
102 4.00 |
| 3 1/2 x 2 | 101.6 4.00 |
60.3 2.38 |
102 4.00 |
| 3 1/2 х 1-1/2 | 101.6 4.00 |
48.3 1.90 |
102 4.00 |
| 3 1/2 х 1-1/4 | 101.6 4.00 |
42.2 1.66 |
102 4.00 |
| 4 x 3 1/2 | 114.3 4.50 |
101.6 4.00 |
102 4.00 |
| 4х3 | 114.3 4.50 |
88.9 3.50 |
102 4.00 |
| 4 х 2-1/2 | 114.3 4.50 |
73.0 2.88 |
102 4.00 |
| 4х2 | 114.3 4.50 |
60.3 2.38 |
102 4.00 |
| 4 x 1-1/2 | 114.3 4.50 |
48.3 1.90 |
102 4.00 |
| 5х4 | 141.3 5.56 |
114.3 4.50 |
127 5.00 |
| 5 x 3 1/2 | 141.3 5.56 |
101.6 4.00 |
127 5.00 |
| 5х3 | 141.3 5.56 |
88.9 3.50 |
127 5.00 |
| 5 х 2-1/2 | 141.3 5.56 |
73.0 2.88 |
127 5.00 |
| 5х2 | 141.3 5.56 |
60.3 2.38 |
127 5.00 |
| 6х5 | 168.3 6.62 |
141.3 5.56 |
140 5.50 |
| 6х4 | 168.3 6.62 |
114.3 4.50 |
140 5.50 |
| 6 x 3 1/2. | 168.3 6.62 |
101.6 4.00 |
140 5.50 |
| 6х3 | 168.3 6.62 |
88.9 3.50 |
140 5.50 |
| 6 x 2-1/2 | 168.3 6.62 |
73.0 2.88 |
140 5.50 |
| 8х6 | 219.1 8.62 |
168.3 6.62 |
152 6.00 |
| 8х5 | 219.1 8.62 |
141.3 5.56 |
152 6.00 |
| 8х4 | 219.1 8.62 |
114.3 4.50 |
152 6.00 |
| 8 x 3 1/2. | 219.1 8.62 |
101.6 4.00 |
152 6.00 |
| 10 x 8 | 273.0 10.75 |
219.1 8.62 |
178 7.00 |
| 10 x 6 | 273.0 10.75 |
168.3 6.62 |
178 7.00 |
| 10х5 | 273.0 10.75 |
141.3 5.56 |
178 7.00 |
| 10 x 4 | 273.0 10.75 |
114.3 4.50 |
178 7.00 |
| 12 x 10 | 323.8 12.75 |
273.0 10.75 |
203 8.00 |
| 12 x 8 | 323.8 12.75 |
219.1 8.62 |
203 8.00 |
| 12х6 | 323.8 12.75 |
168.3 6.62 |
203 8.00 |
| 12х5 | 323.8 12.75 |
141.3 5.56 |
203 8.00 |
| 14 x 12 | 355.6 14.00 |
323.8 12.75 |
330 13.00 |
| 14 x 10 | 355.6 14.00 |
273.0 10.75 |
330 13.00 |
| 14 x 8 | 355.6 14.00 |
219.1 8.62 |
330 13.00 |
| 14 х 6 | 355.6 14.00 |
168.3 6.62 |
330 13.00 |
| 16 x 14 | 406.4 16.00 |
355.6 14.00 |
356 14.00 |
| 16 x 12 | 406.4 16.00 |
323.8 12.75 |
356 14.00 |
| 16 x 10 | 406.4 16.00 |
273.0 10.75 |
356 14.00 |
| 16 x 8 | 406.4 16.00 |
219.1 8.62 |
356 14.00 |
| 18х16 | 457 18.00 |
406.4 16.00 |
381 15.00 |
| 18 x 14 | 457 18.00 |
355.6 14.00 |
381 15.00 |
| 18 x 12 | 457 18.00 |
323.8 12.75 |
381 15.00 |
| 18 х 10 | 457 18.00 |
273.0 10.75 |
381 15.00 |
| 20 x 18 | 508 20.00 |
457 18.00 |
508 20.00 |
| 20 х 16 | 508 20.00 |
406.4 16.00 |
508 20.00 |
| 20 x 14 | 508 20.00 |
355.6 14.00 |
508 20.00 |
| 20 x 12 | 508 20.00 |
323.8 12.75 |
508 20.00 |
| 22 х 20 | 559 22.00 |
508 20.00 |
508 20.00 |
| 22 х 18 | 559 22.00 |
457 18.00 |
508 20.00 |
| 22 х 16 | 559 22.00 |
406.4 16.00 |
508 20.00 |
| 22 x 14 | 559 22.00 |
355.6 14.00 |
508 20.00 |
| 24 x 22 | 610 24.00 |
559 22.00 |
508 20.00 |
| 24 х 20 | 610 24.00 |
508 20.00 |
508 20.00 |
| 24 x 18 | 610 24.00 |
457 18.00 |
508 20.00 |
| 24 х 16 | 610 24.00 |
406.4 16.00 |
508 20.00 |
| 26 х 24 | 660 26.00 |
610 24.00 |
610 24.00 |
| 26 x 22 | 660 26.00 |
559 22.00 |
610 24.00 |
| 26 х 20 | 660 26.00 |
508 20.00 |
610 24.00 |
| 26 x 18 | 660 26.00 |
457 18.00 |
610 24.00 |
| 28 x 26 | 711 28.00 |
660 26.00 |
610 24.00 |
| 28 x 24 | 711 28.00 |
610 24.00 |
610 24.00 |
| 28 х 20 | 711 28.00 |
508 20.00 |
610 24.00 |
| 28 x 18 | 711 28.00 |
457 18.00 |
610 24.00 |
| 30 x 28 | 762 30.00 |
711 28.00 |
610 24.00 |
| 30 x 26 | 762 30.00 |
660 26.00 |
610 24.00 |
| 30 x 24 | 762 30.00 |
610 24.00 |
610 24.00 |
| 30 х 20 | 762 30.00 |
508 20.00 |
610 24.00 |
| 32 х 30 | 813 32.00 |
762 30.00 |
610 24.00 |
| 32 x 28 | 813 32.00 |
711 28.00 |
610 24.00 |
| 32 x 26 | 813 32.00 |
660 26.00 |
610 24.00 |
| 32 х 24 | 813 32.00 |
610 24.00 |
610 24.00 |
| 34 x 32 | 864 34.00 |
813 32.00 |
610 24.00 |
| 34 х 30 | 864 34.00 |
762 30.00 |
610 24.00 |
| 34 x 26 | 864 34.00 |
660 26.00 |
610 24.00 |
| 34 x 24 | 864 34.00 |
610 24.00 |
610 24.00 |
| 36 х 34 | 914 36.00 |
864 34.00 |
610 24.00 |
| 36 х 32 | 914 36.00 |
813 32.00 |
610 24.00 |
| 36 х 30 | 914 36.00 |
762 30.00 |
610 24.00 |
| 36 х 26 | 914 36.00 |
660 26.00 |
610 24.00 |
| 36 х 24 | 914 36.00 |
610 24.00 |
610 24.00 |
| 38 х 36 | 965 38.00 |
914 36.00 |
610 24.00 |
| 38 х 34 | 965 38.00 |
864 34.00 |
610 24.00 |
| 38 х 32 | 965 38.00 |
813 32.00 |
610 24.00 |
| 38 х 30 | 965 38.00 |
762 30.00 |
610 24.00 |
| 38 х 28 | 965 38.00 |
711 28.00 |
610 24.00 |
| 38 х 26 | 965 38.00 |
660 26.00 |
610 24.00 |
| 40 x 38 | 1016 40.00 |
965 38.00 |
610 24.00 |
| 40 x 36 | 1016 40.00 |
914 36.00 |
610 24.00 |
| 40 x 34 | 1016 40.00 |
864 34.00 |
610 24.00 |
| 40 x 32 | 1016 40.00 |
813 32.00 |
610 24.00 |
| 40 х 30 | 1016 40.00 |
762 30.00 |
610 24.00 |
| 42 х 40 | 1067 42.00 |
1016 40.00 |
610 24.00 |
| 42 х 38 | 1067 42.00 |
965 38.00 |
610 24.00 |
| 42 x 36 | 1067 42.00 |
914 36.00 |
610 24.00 |
| 42 x 34 | 1067 42.00 |
864 34.00 |
610 24.00 |
| 42 x 32 | 1067 42.00 |
813 32.00 |
610 24.00 |
| 42 x 30 | 1067 42.00 |
711 28.00 |
610 24.00 |
| 44 х 42 | 1118 44.00 |
1067 42.00 |
610 24.00 |
| 44 х 40 | 1118 44.00 |
1016 40.00 |
610 24.00 |
| 44 х 38 | 1118 44.00 |
965 38.00 |
610 24.00 |
| 44 х 36 | 1118 44.00 |
914 36.00 |
610 24.00 |
| 46 х 44 | 1168 46.00 |
1118 44.00 |
711 28.00 |
| 46 х 42 | 1168 46.00 |
1067 42.00 |
711 28.00 |
| 46 х 40 | 1168 46.00 |
1016 40.00 |
711 28.00 |
| 46 х 38 | 1168 46.00 |
965 38.00 |
711 28.00 |
| 48 х 46 | 1219 48.00 |
1168 46.00 |
711 28.00 |
| 48 x 44 | 1219 48.00 |
1118 44.00 |
711 28.00 |
| 48 х 42 | 1219 48.00 |
1067 42.00 |
711 28.00 |
| 48 х 40 | 1219 48.00 |
1016 40.00 |
711 28.00 |
* NPS: номинальный размер трубы; O.D L: наружный диаметр в бевеле, большой конец; O.D S: наружный диаметр в бевеле, маленький конец; H: центр-конец.
Материалы Химический состав
ASTM A403 Fittings для труб из нержавеющей стали относится к материалу кованых и прокатаных аустенитных нержавеющих фитингов для труб под давлением.Они могут быть использованы во многих областях, таких как инженерная промышленность, энергоперерабатывающие установки и т.д.
| Класс А | Состав(%) | |||||||||
| Степень WP | Наименование СНБ | В | Мн | П | S | Да, да. | Ни. | КР | Мо | Ти |
| WP304 | S30400 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-11.0 | 18.0-22.0 | - Что? | - Что? |
| WP304L | S30403 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 8.0-12.0 | 18.0-22.0 | - Что? | - Что? |
| WP310S | S31008 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 19.0-22.0 | 24.0-26.0 | - Что? | - Что? |
| WP316 | S31600 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2.00 | 0.045 | 0.030 | 1.00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | - Что? |
| WP321 | S32100 | 0.08 | 2.00 | 0.045 | 0.030 | 1.00 | 9.0-12.0 | 17.0-19.0 | - Что? | G |
Примечание:
Если в таблице есть эллипс, то это не требуется, а элемент необходимо проанализировать или сообщить.
Метод анализа на азот должен быть предметом соглашения между покупателем и производителем.
Колумбий 0,10-0,30%; ванадий 0,10-0,30%.
Для небольших диаметров или тонких стен, или для обоих, где требуется много проходов, необходимо максимальное содержание углерода в 0,04% в классах TP304L и TP316L.Малые трубы внешнего диаметра определяются как те, которые меньше 0.500in. (((23.7mm) в наружном диаметре и легкие стены труб, как те, менее 0,049in. (((1.24mm) в средней толщине стенки
