Фланцы трубы нержавеющей стали
>
|
| Место происхождения | Китай |
| Фирменное наименование | Kasugai |
| Номер модели | Сторона JIS SUS304 VF плоская |
| Документ | Брошюра продукта PDF |

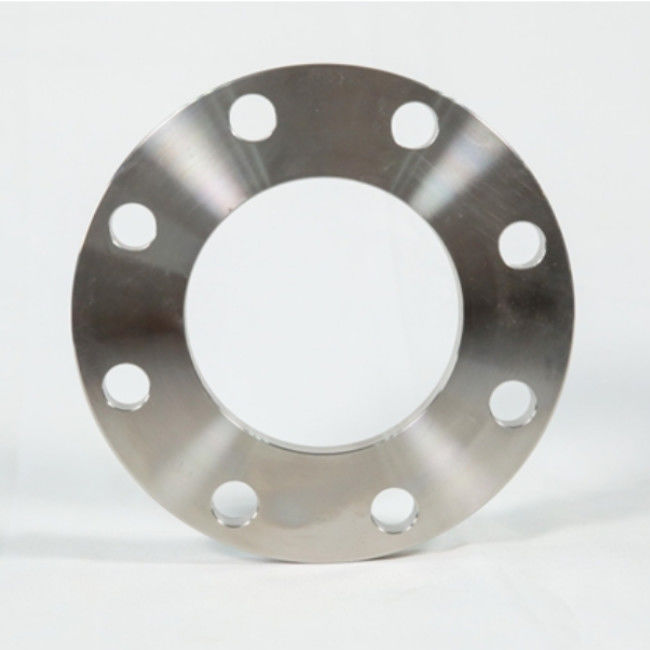

Фланец стороны вакуума нержавеющей стали JIS SUS304 (VF) плоский (FF)
Материал: Нержавеющая сталь SUS304
Материал SUS304 японский стандарт JIS и наиболее обыкновенно используемая нержавеющая сталь, содержащ Cr 18% и Ni 8%. Он может поддерживать хорошее сопротивление прочности и жары в окружающих средах высокотемпературной и низкой температуры, и также имеет хорошую коррозионную устойчивость, weldability, холодный workability и механические свойства в слабой атмосфере.
Химический состав нержавеющей стали SUS304
| Стандарт | Ранг | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Ni |
| JIS G4303 | SUS304 | 0,08 | 1,00 | 2,00 | 0,045 | 0,030 | 18-20 | 8-10.5 |
Свойства нержавеющей стали SUS304 механические
| Стандарт | Ранг |
Dia. (d) (mm) |
Прочность выхода (N/mm2) |
Прочность на растяжение (N/mm2) |
Удлиненность (%) |
Твердость (HB) |
Твердость (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
Сторона Тип-FF стороны плоская
Плоский фланец стороны имеет поверхность набивкой в плоскости такое же как сторона скрепляя болтами круга. Применения используя плоские фланцы стороны часто те в которых сопрягая фланец или служить фланцем штуцер сделаны из отливки.
Информация о продукте
| Название продукта | Фланец стороны вакуума нержавеющей стали JIS SUS304 (VF) плоский (FF) |
| Ряд размера | 3/8" до 20" |
| Класс давления | 5K 10K 16K 20K 40K |
| Стандарты | JISB2290 |
| Тип стороны | Плоская сторона (FF) |
| Материалы | SUS304 |
| Начало | Китай |
Размеры фланца JIS VF (mm)
|
Пустите номинальное по трубам Размер |
Фланец никакой | D | OD | Толщина | Отверстия для болтов | Модель болта | ||
| T | C | НЕТ. | H | |||||
| 10A | VF-10 | 17,3 | 70 | 8 | 50 | 4 | 10 | M8 |
| 20A | VF-20 | 27,2 | 80 | 8 | 60 | 4 | 10 | M8 |
| 25A | VF-25 | 34,0 | 90 | 8 | 70 | 4 | 10 | M8 |
| 40A | VF-40 | 48,6 | 105 | 10 | 85 | 4 | 10 | M8 |
| 50A | VF-50 | 60,5 | 120 | 10 | 100 | 4 | 10 | M8 |
| 65A | VF-65 | 76,3 | 145 | 10 | 120 | 4 | 12 | M10 |
| 80A | VF-80 | 89,1 | 160 | 12 | 135 | 4 | 12 | M10 |
| 100A | VF-100 | 114,3 | 185 | 12 | 160 | 8 | 12 | M10 |
| 125A | VF-125 | 139,8 | 210 | 12 | 185 | 8 | 12 | M10 |
| 150A | VF-150 | 165,2 | 235 | 12 | 210 | 8 | 12 | M10 |
| 200A | VF-200 | 216,3 | 300 | 16 | 270 | 8 | 15 | M12 |
| 250A | VF-250 | 267,4 | 350 | 16 | 320 | 12 | 15 | M12 |
| 300A | VF-300 | 318,5 | 400 | 16 | 370 | 12 | 15 | M12 |
| 350A | VF-350 | 355,6 | 450 | 20 | 420 | 12 | 15 | M12 |
| 400A | VF-400 | 406,4 | 520 | 20 | 480 | 12 | 19 | M16 |
| 450A | VF-450 | 457,2 | 575 | 20 | 553 | 16 | 19 | M16 |
| 500A | VF-500 | 508,0 | 625 | 22 | 585 | 16 | 19 | M16 |
