штуцеры трубы нержавеющей стали
>
|
| Место происхождения | Китай |
| Фирменное наименование | Kasugai |
| Номер модели | ASTM A403 MSS SP-97 Weldolet |
| Документ | Брошюра продукта PDF |
Размер ASTM A403 WP304/L WP316/L WP310S WP321 MSS SP-97 на размере/Weldolet уменьшения

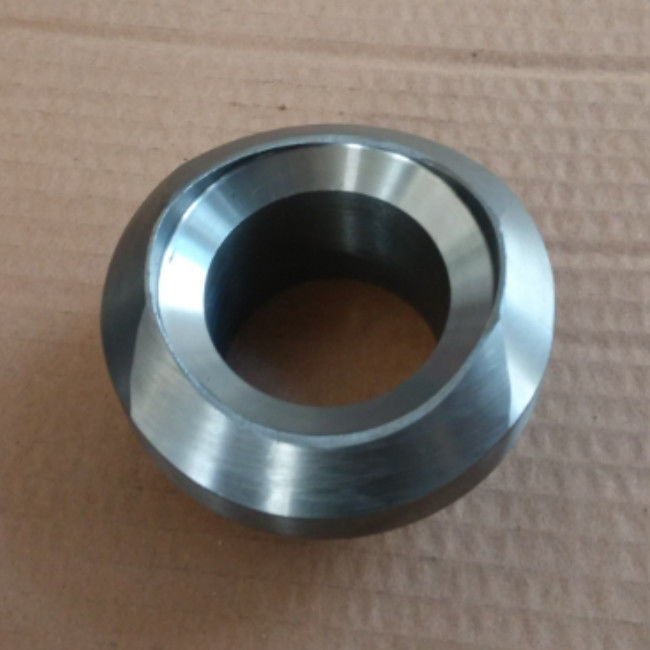

Weldolet самый общий тип штуцера ветви и часть отладок семьи сварки встык и доступно в большом разнообразии размеров.
Weldolet сваренная часть которая скашивала концы на обоих концах. Оно прикрепляется в, который побежали трубу на одной стороне и ответвлении от трубопровода на другом. Weldolet тип штуцера трубы который использован для того чтобы разветвить с основной пронзительной линии к более небольшой линии на угле 45 или 90 градусов. Форма Weldolet обеспечивает что меньший стресс на ветви трубы и обеспечивает объединенное подкрепление.
Weldolets типично сделано стали или нержавеющей стали углерода и сварено на главную трубу для создания безопасного и постоянного соединения.
Weldolet штуцер соединения сварного соединения встык ветви который прикреплен в трубу выхода для уменьшения концентраций напряжений в пронзительном регионе. Самый частый тип штуцера ветви weldolet. Они тип штуцера сварки встык который приходит в несколько размеров. Они использованы как альтернатива к штуцерам как локти или тройники, которые могут быть более сложны установить и могут требовать дополнительной поддержки.
Информация о продукте
| Название продукта | ASTM A403 MSS SP-97 Weldolet |
| Ряд размера | Размер: 1/8" до 36" |
| Толщина стены | STD Sch40 Sch160 XS XXS |
| Стандарты | ASTM A403 |
| Ранг | WP304/L WP316/L WP310S WP321 |
| Изготовляя стандарты | ASME B16.11 Weldolets, MSS SP-97 |
Размеры MSS SP-97 Weldolet
«Центр бега для того чтобы смотреть на» размер
| Труба NPS бега | Побежали расписание трубы | Размеры Weldolet | |||||||||||
| Размер | SCH. | 2 ″ | 3 ″ | 4 ″ | 6 ″ | 8 ″ | 10 ″ | 12 ″ | 14 ″ | 16 ″ | 18 ″ | 20 ″ | 24 ″ |
| 2 ″ | STD-40 XS-80 |
70 | |||||||||||
| XXS-160 | 87 | ||||||||||||
| 3 ″ | STD-40 XS-80 |
84 | 91 | ||||||||||
| XXS-160 | 101 | 119 | |||||||||||
| 4 ″ | STD-40 XS-80 |
97 | 103 | 111 | |||||||||
| XXS-160 | 114 | 132 | 144 | ||||||||||
| STD-40 | 124 | 130 | 138 | 148 | |||||||||
| 6 ″ | XS-80 | 124 | 130 | 138 | 165 | ||||||||
| XXS-160 | 141 | 159 | 171 | 192 | |||||||||
| STD-40 | 149 | 156 | 164 | 176 | 183 | ||||||||
| 8 ″ | XS-80 | 149 | 156 | 164 | 191 | 197 | |||||||
| XXS-160 | 167 | 184 | 197 | 218 | 224 | ||||||||
| STD-40 | 176 | 183 | 191 | 205 | 210 | 218 | |||||||
| 10 ″ | XS-80 | 176 | 183 | 191 | 218 | 238 | 235 | ||||||
| XXS-160 | 194 | 211 | 224 | 245 | 251 | 265 | |||||||
| STD | 202 | 208 | 216 | 228 | 255 | 245 | 251 | ||||||
| 12 ″ | XS | 202 | 208 | 216 | 243 | 264 | 267 | 265 | |||||
| XXS-160 | 219 | 237 | 249 | 270 | 276 | 291 | 324 | ||||||
| 14 ″ | STD | 218 | 224 | 232 | 245 | 251 | 259 | 267 | 270 | ||||
| XS | 218 | 224 | 231 | 239 | 279 | 270 | 278 | 286 | |||||
| 16 ″ | STD | 243 | 249 | 257 | 270 | 276 | 284 | 292 | 295 | 300 | |||
| XS | 243 | 249 | 257 | 284 | 305 | 293 | 303 | 306 | 319 | ||||
| 18 ″ | STD | 268 | 275 | 283 | 295 | 302 | 310 | 318 | 321 | 325 | 335 | ||
| XS | 268 | 275 | 283 | 310 | 330 | 321 | 329 | 332 | 338 | 352 | |||
| 20 ″ | STD | 294 | 300 | 308 | 321 | 327 | 335 | 343 | 346 | 351 | 356 | 376 | |
| XS | 294 | 300 | 308 | 335 | 356 | 346 | 354 | 557 | 364 | 370 | 386 | ||
| 24 ″ | STD | 345 | 351 | 359 | 372 | 378 | 386 | 394 | 397 | 402 | 406 | 411 | 446 |
| XS | 345 | 351 | 359 | 386 | 406 | 397 | 405 | 408 | 414 | 421 | 429 | 449 | |
Размер на размерах и весе Weldoet размера
Sch 40 (размеры в дюймах, весах в фунтах)
| Размер Weldolet (дюйм) | B | C |
Вес Weldolet (lbs) |
|
| 1/2 | 3/4 | 1 3/8 | 15/16 | 0,15 |
| 3/4 | 7/8 | 1 5/8 | 1 3/16 | 0,25 |
| 1 | 1 1/16 | 2 | 1 7/16 | 0,4 |
| 1 1/4 | 1 1/4 | 2 3/8 | 1 3/4 | 0,7 |
| 1 1/2 | 1 5/16 | 2 7/8 | 2 | 0,8 |
| 2 | 1 1/2 | 3 1/2 | 2 9/16 | 1,5 |
| 2 1/2 | 1 5/8 | 4 1/6 | 3 | 2,25 |
| 3 | 1 3/4 | 4 13/16 | 3 11/16 | 3,75 |
| 3 1/2 | 2 | 5 3/8 | 3 7/8 | 5 |
| 4 | 2 | 6 | 4 3/4 | 6,7 |
| 5 | 2 1/4 | 7 1/8 | 5 9/16 | 8,5 |
| 6 | 2 3/8 | 8 1/2 | 6 11/16 | 14 |
| 8 | 2 3/4 | 10 3/8 | 8 11/16 | 28 |
| 10 | 3 1/16 | 12 9/16 | 10 13/16 | 39 |
| 12 | 3 3/8 | 14 7/8 | 12 13/16 | 65 |
| 14 | 3 1/2 | 16 1/8 | 14 1/16 | 70 |
| 16 | 3 11/16 | 18 1/4 | 16 1/16 | 92 |
| 18 | 4 1/16 | 20 3/4 | 18 5/8 | 125 |
| 20 | 4 5/8 | 23 1/16 | 20 1/16 | 175 |
| 24 | 5 3/8 | 27 7/8 | 25 1/8 | 280 |
| 30 | 5 3/8 | 34 1/16 | 30 7/16 | 440 |
| 36 | 5 3/8 | 34 1/16 | 36 1/2 | 1180 |
Sch XS (размеры в дюймах, весах в фунтах)
| Размер Weldolet (дюйм) | B | C |
Вес Weldolet (lbs) |
|
| 1/2 | 3/4 | 1,375 | 15/16 | 0,15 |
| 3/4 | 7/8 | 1,625 | 1,1875 | 0,25 |
| 1 | 1,0625 | 2 | 1,4375 | 0,4 |
| 1 1/14 | 1,25 | 2,4375 | 1,75 | 0,7 |
| 1,5 | 1,3125 | 2,875 | 2 | 0,9 |
| 2 | 1,5 | 3,5 | 2,5625 | 1,6 |
| 2 1/2 | 1,625 | 4,0625 | 3 | 2,5 |
| 3 | 1,75 | 4,8125 | 3,6875 | 4,1 |
| 3 1/2 | 2 | 5,375 | 3,875 | 5,1 |
| 4 | 2 | 6 | 4,75 | 7,5 |
| 5 | 2,25 | 7,125 | 5,5625 | 9,5 |
| 6 | 3,0625 | 8,875 | 6,6875 | 15 |
| 8 | 3,875 | 10,625 | 8,6875 | 32 |
| 10 | 3,5 | 12,875 | 10,4375 | 46 |
| 12 | 3,9375 | 15,1875 | 13 | 61 |
| 14 | 4,125 | 16,6875 | 14,3125 | 75 |
| 16 | 4,4375 | 18,875 | 16,5 | 115 |
| 18 | 4,6875 | 21,125 | 18,625 | 130 |
| 20 | 5 | 23,375 | 20,8125 | 187 |
| 24 | 5,5 | 27,875 | 25,125 | 316 |
| 26 | 5,75 | 30,125 | 27,25 | 370 |
Sch 160/XXS (размеры в дюймах, весах в фунтах)
| Размер Weldolet (дюйм) | B | C |
Вес Weldolet (lbs) |
|
| 1/2 | 1 1/8 | 1 3/8 | 9/16 | 0,25 |
| 3/4 | 1 1/4 | 1 3/4 | 3/4 | 0,70 |
| 1 | 1 1/2 | 2 | 1 | 0,80 |
| 1 1/4 | 1 3/4 | 2 7/16 | 1 5/16 | 1,25 |
| 1 1/2 | 2 | 2 3/4 | 1 1/2 | 1,75 |
| 2 | 2 3/16 | 3 3/16 | 1 11/16 | 2,15 |
| 2 1/2 | 2 7/16 | 3 13/16 | 2 1/8 | 3,40 |
| 3 | 2 7/8 | 4 3/4 | 2 7/8 | 6,35 |
| 4 | 3 5/16 | 6 | 3 7/8 | 10,50 |
| 5 | 3 11/16 | 7 3/8 | 4 13/16 | 14,25 |
| 6 | 4 1/8 | 8 11/16 | 5 3/4 | 30,25 |
Уменьшение размеров Weldolet
Sch XS (размеры в дюймах, весах в фунтах)
| Размер Weldolet (дюйм) | B | C |
Вес Weldolet (lbs) |
|
| 1/8 | 5/8 | 1 | 5/8 | 0,10 |
| 1/4 | 5/8 | 1 | 5/8 | 0,10 |
| 3/8 | 3/4 | 1 1/4 | 3/4 | 0,15 |
| 1/2 | 3/4 | 1 3/8 | 15/16 | 0,20 |
| 3/4 | 7/8 | 1 3/4 | 1 3/16 | 0,30 |
| 1 | 1 1/16 | 2 1/8 | 1 7/16 | 0,50 |
| 1 1/4 | 1 1/4 | 2 9/16 | 1 3/4 | 0,90 |
| 1 1/2 | 1 5/16 | 2 7/8 | 2 | 1,10 |
| 2 | 1 1/2 | 3 1/2 | 2 9/16 | 1,75 |
| 2 1/2 | 1 5/8 | 4 1/16 | 3 | 2,60 |
| 3 | 1 3/4 | 4 13/16 | 3 11/16 | 4,10 |
| 3 1/2 | 1 7/8 | 5 1/4 | 4 | 5,60 |
| 4 | 2 | 6 | 4 3/4 | 6,40 |
| 5 | 2 1/4 | 7 1/16 | 5 9/16 | 10,40 |
| 6 | 3 1/16 | 8 5/16 | 6 11/16 | 23,00 |
| 8 | 3 7/8 | 11 1/2 | 8 11/16 | 37,00 |
| 10 | 3 11/16 | 13 3/16 | 10 7/16 | 46,00 |
| 12 | 4 1/16 | 15 5/8 | 12 1/2 | 61,00 |
| 14 | 3 15/16 | 16 | 13 13/16 | 70,00 |
| 16 | 4 3/16 | 18 3/8 | 15 7/8 | 102,00 |
| 18 | 4 3/8 | 20 3/8 | 17 15/16 | 130,00 |
| 20 | 4 11/16 | 22 15/16 | 20 1/16 | 158,00 |
| 24 | 5 1/2 | 28 1/2 | 24 3/16 | 290,00 |
| 26 | 5 3/4 | 30 1/8 | 27 1/4 | 350,00 |
Sch160/XXS (размеры в дюймах, весах в фунтах)
| Размер Weldolet (дюймы) | B | C | Вес Weldolet в lbs | |
| 1/2 | 1 1/8 | 1 3/8 | 9/16 | 0,25 |
| 3/4 | 1 1/4 | 1 3/4 | 3/4 | 0,70 |
| 1 | 1 1/2 | 2 | 1 | 0,85 |
| 1 1/4 | 1 3/4 | 2 7/16 | 1 5/16 | 1,25 |
| 1 1/2 | 2 | 2 3/4 | 1 1/2 | 1,75 |
| 2 | 2 3/16 | 3 3/16 | 1 11/16 | 2,15 |
| 2 1/2 | 2 7/16 | 3 13/16 | 2 1/8 | 3,40 |
| 3 | 2 7/8 | 4 3/4 | 2 7/8 | 6,30 |
| 4 | 3 5/16 | 6 | 3 7/8 | 10,50 |
| 5 | 3 11/16 | 7 3/8 | 4 13/16 | 14,25 |
| 6 | 4 1/8 | 9 5/16 | 5 3/4 | 28,00 |
Химические составы материалов
Штуцеры трубы нержавеющей стали ASTM A403 ссылаются на материал выкованный и свернули аустенитовые нержавеющие штуцеры для труб давления. Общие ранги WP304/L, WP316/L. Их можно использовать в много полей как машиностроительная промышленность, заводы etc преобразования энергии.
| Ранг a | Состав (%) | |||||||||
| Ранг WP | Обозначение UNS | C | Mn | P | S | Si | Ni | Cr | Mo | Ti |
| WP304 | S30400 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 8.0-11.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP304L | S30403 | 0.030E | 2,00 | 0,045 | 0,030 | 1,00 | 8.0-12.0 | 18.0-22.0 | ﹍ | ﹍ |
| WP310S | S31008 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 19.0-22.0 | 24.0-26.0 | ﹍ | ﹍ |
| WP316 | S31600 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | |
| WP316L | S31603 | 0.030E | 2,00 | 0,045 | 0,030 | 1,00 | 10.0-14.0 | 16.0-18.0 | 2.00-3.00 | ﹍ |
| Wp321 | S32100 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 9.0-12.0 | 17.0-19.0 | ﹍ | G |
Примечание:
Где многоточие (﹍) появляется в таблицу, никакое требование и элементу нужно быть проанализированным для или сообщенным
Метод анализа для азота будет делом согласования между покупателем и изготовителем
Колумбий 0.10-0.30%; Ванадий 0.10-0.30%.
Для небольшого диаметра или тонких стен, или обоих, где много рисуя пропусков необходимы, максимум углерода 0,04% необходим в рангах TP304L и TP316L. Небольшие трубки внешнего диаметра определены как те меньше чем 0.500in. (23.7mm) во внешнем диаметре и светлых трубках стены как те меньше чем 0.049in. (1.24mm) в средней толщине стены
