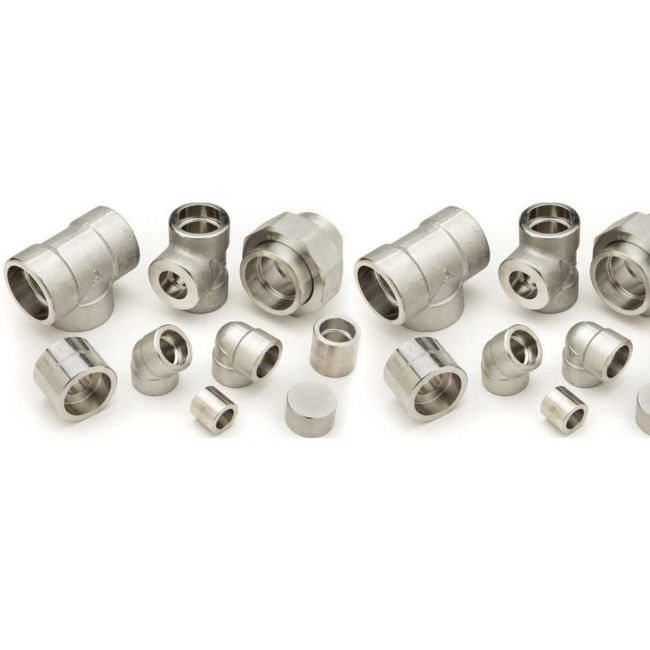

Безшовная высокая сварка гнезда давления на продетых нитку штуцерах трубы ASME B16.11

Сварка гнезда давления нержавеющей стали ASME B16.11 высокая & продетые нитку штуцеры

Стандарт ASME B16.11 покрывает оценки, размеры, допуски, маркировку и требования к материала для выкованных штуцеров, и гнезд-заварка и продетый нитку. Продетые нитку штуцеры доступны в оценках давления классифицируют 2000, 3000, и 6000; Штуцеры гнезда сваривая доступны в оценках давления классифицируют 3000, 6000, и 9000. Вообще, оба штуцера доступны в размерах (NPS) от 1/8 ″ через ″ 4. Штуцеры гнезд-заварки ASME B16.11 можно поставить в формах продукта локтя 90°, локтя 45°, креста, тройника, соединения, половинного соединения, босса, крышки, и двустишие; пока ASME B16.11 продело нитку штуцеры можно поставить в формах продукта локтя 90°, локтя 45°, креста, тройника, локтя улицы, соединения, босса, крышки, двустишие, штепсельной вилки и втулки.

ASME B16.11 выковало штуцеры можно сделать материалов состоя из вковок, бара, безшовной трубы, или безшовных трубчатых продуктов. Эти материалы будут соответствовать требованиям для конструкционных материалов WP безшовных спецификаций A234 ASTM, спецификаций A105, A182, A350, B462, или B564 A403, A420, A815, или B366, или ASTM куя. Тройники, локти, и кресты не подвергнутся механической обработке сразу от запаса бара. И штуцеры продетые нитку и гнезд-заварка ASME B16.11 сделаны в небольших размерах и имеют высокие оценки давлени-температуры. Они использованы главным образом для высоконапорного пара.

Информация о продукте:

Типы соединений конца: Продетое нитку гнездо сваривая &

ASME B16.11 выковало штуцеры может быть обеспечено с концами гнезд-заварки, нарезанными концами, или сочетанием из конец и нарезанные концы гнезд-заварки.

Продетые нитку концы (THD)

Соединение нарезанного конца для присоединяясь трубы вообще названо привинченное соединение. Со сплющенными пазами отрезанными в концы бега трубы, привинченные штуцеры и привинченную трубу можно легко собрать без заварки или других постоянных середин приложения. ASME B16.11 продело нитку штуцеры будет иметь потоки которые или мужские или женски в соответствии с ASME B1.20.1. Внешние нарезки отрезаны в снаружи штуцера, пока гаечные резьбы отрезаны во внутренность штуцера. По мере того как продетые нитку штуцеры собраны с продетыми нитку трубами, короткая длина трубы нарисована в штуцер. Это соединение вызвано захватом потока.

Концы сварки гнезда (SW)

Собирая трубу со штуцером гнезда ASME B16.11 сваривая, труба введена в штуцер перед сваривать. Внутри гнезд-сварки штуцер воротник который предотвращает трубу от быть введенным слишком глубоко в штуцер. Небольшое количество трубы потеряно когда связи гнезд-сварки налажены. Прежде чем сварка будет сделана, слесарь-монтажник трубы подопрет трубу с воротника приблизительно 1/8 ″ для того чтобы учитывать расширение жары во время сваривая процедуры. Труба используемая для соединений гнезд-сварки будет подготовлена с простым концом. Простой конец (PE) значит что труба квадрат отрезка, или перпендикуляр к, центральное длинноосное.
