Место происхождения | Китай |
Фирменное наименование | Kasugai |
Номер модели | SUS304 20K BL-RF |
Документ | Брошюра продукта PDF |

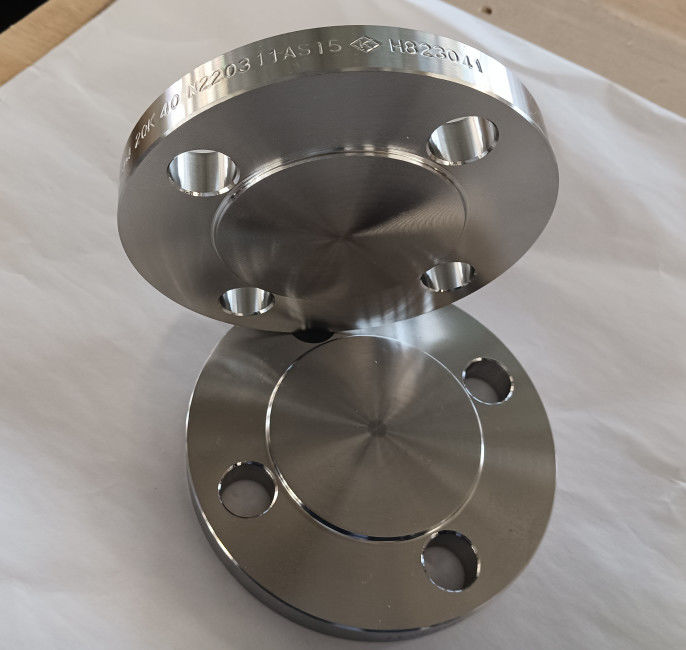

SUS304 20K BL-RF JIS Стандартная нержавеющая сталь с поднятым фасадом
Информация о продукте
Наименование продукта | SUS304 20K BL-RF JIS Стандартная нержавеющая сталь с поднятым фасадом |
Диапазон размеров | от 3/8 до 24 |
Класс давления | 20K (20kg/cm)2) |
Стандарты | JISB2220 |
Тип лица | БЛРФ слепо поднятое лицо |
Материалы | SUS304 |
Производство | Китай |
Применение |
Насосы, клапаны и сосуды в производстве и пищевой промышленности. Трубопроводы в промышленных водопроводных системах. Теплообменники и системы отопления всех размеров. Поддержка в горнодобывающей отрасли. Ядерные энергетические системы |
Материал:Нержавеющая сталь SUS304
Материал SUS304 является японским стандартом JIS и наиболее часто используемой нержавеющей стали, содержащей 18% Cr и 8% Ni.Он может поддерживать хорошую прочность и теплостойкость в условиях высокой и низкой температуры, а также имеет хорошую коррозионную стойкость, свариваемость, холодную обработку и механические свойства в мягкой атмосфере.
SUS304 Химический состав нержавеющей стали
Стандартный | Уровень | C≤ | Si≤ | Mn≤ | P≤ | S≤ | КР | Ни. |
JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18-20 лет | Восемь до десяти.5 |
SUS304 Механические свойства нержавеющей стали
Стандартный | Уровень |
Диа. (мм) |
Сила урожая (Н/мм2) |
Прочность на растяжение (Н/мм2) |
Удлинение (%) |
Твердость (HB) |
Твердость (HV) |
JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤ 200 |
Тип лицаБЛРФ - слепое поднятое лицо
Слепой фланц - это круглая пластина с отверстием и твердой поверхностью, которая используется для уплотнения трубопровода или для создания конечного потока.трубопроводСкрытый фланц помещается между двумя открытыми фланцами, чтобы предотвратить поток жидкости по трубопроводу.
Слепой фланс обычно необходим при проведении технического обслуживания или ремонта трубопровода, поскольку поток в трубопроводе должен быть остановлен для технического обслуживания.Но ближайший клапан может быть в километрах от места ремонта.В результате установка слепого фланца на трубопроводе намного экономичнее.
Фланц с поднятым лицом является наиболее распространенным типом, используемым в технологических установках, и его легко определить.Он называется поднятым лицом, потому что поверхности уплотнений подняты выше лицом болтингаЭтот тип фасада позволяет использовать широкое сочетание конструкций уплотнений, включая плоские кольцевые листы и металлические композиты, такие как спиральные раны и двойные прокладки.Цель RF фланца заключается в том, чтобы сконцентрировать больше давления на меньшей площади уплотнения и, таким образом, увеличить вместимость давления соединения.
Размеры фланцев для номинального давления 20K (мм)
Номинальный размер | Толщина фланца | Диаметр узла небольшой диаметр боковой | Диаметр крупной стороны узла | Конечный узел | Общая длина фланца | Расколоты(27) | Радиус филета | Стоп | |||||
t | t | а) | а) | b | b(26) | x | Минус х | T | T | c | r(26) | Л | |
А. | За исключением BL | BL | SOH, SW, LJ, TR | WN | SOH, SW, LJ, TR | WN, IT | WN | ИТ | SOH, SW, LJ, TR | WN | Л.Д. | SOH, SW, LJ, TR,WN, IT | SOH типа C |
10 | 14 | 14 | 30 | 17.3 | 32 | 29 | 1.25 | 1.25 | 20 | 33 | — | 4 | — |
15 | 14 | 14 | 34 | 21.7 | 36 | 34 | 1.25 | 1.25 | 20 | 34 | 3 | 4 | — |
20 | 16 | 16 | 40 | 27.2 | 42 | 39 | 1.25 | 1.25 | 22 | 36 | 3 | 4 | — |
25 | 16 | 16 | 48 | 34.0 | 50 | 47 | 1.25 | 1.25 | 24 | 38 | 3 | 4 | — |
32 | 18 | 18 | 56 | 42.7 | 60 | 56 | 1.25 | 1.25 | 26 | 41 | 4 | 5 | — |
40 | 18 | 18 | 62 | 48.6 | 66 | 62 | 1.25 | 1.25 | 26 | 41 | 4 | 5 | — |
50 | 18 | 18 | 76 | 60.5 | 80 | 75 | 1.25 | 1.25 | 26 | 42 | 4 | 5 | — |
65 | 20 | 20 | 100 | 76.3 | 104 | 92 | 1.25 | 1.25 | 30 | 48 | 5 | 5 | 6 |
80 | 22 | 22 | 113 | 89.1 | 117 | 105 | 1.25 | 1.25 | 34 | 51 | 5 | 6 | 6 |
90 | 24 | 24 | 126 | 101.6 | 130 | 118 | 1.25 | 1.25 | 36 | 54 | 5 | 6 | 6 |
100 | 24 | 24 | 138 | 114.3 | 142 | 134 | 1.25 | 1.25 | 36 | 58 | 5 | 6 | 6 |
125 | 26 | 26 | 166 | 139.8 | 172 | 162 | 1.25 | 1.25 | 40 | 64 | 6 | 6 | 6 |
150 | 38 | 38 | 196 | 165.2 | 202 | 192 | 1.25 | 1.25 | 42 | 73 | 6 | 6 | 6 |
200 | 30 | 30 | 244 | 216.3 | 252 | 244 | 1.25 | 1.25 | 46 | 77 | 6 | 6 | |
250 | 34 | 34 | 304 | 267.4 | 312 | 298 | 1.25 | 1.25 | 52 | 87 | 6 | 6 | |
300 | 36 | 36 | 354 | 318.5 | 364 | 352 | 1.25 | 1.25 | 56 | 94 | 9 | 8 | |
350 | 40 | 40 | 398 | 355.6 | 408 | 398 | 1.25 | 1.25 | 62 | 110 | 9 | 8 | |
400 | 46 | 46 | 446 | 406.4 | 456 | 452 | 1.25 | 1.25 | 70 | 123 | 9 | 10 | 7 |
450 | 48 | 48 | 504 | 457.2 | 514 | 510 | 1.25 | 1.25 | 78 | 134 | 9 | 10 | 7 |
500 | 50 | 50 | 558 | 508.0 | 568 | 561 | 1.25 | 1.25 | 84 | 136 | 9 | 10 | 7 |
550 | 52 | 52 | 612 | 558.8 | 622 | 616 | 1.25 | 1.25 | 90 | 143 | 9 | 10 | 7 |
600 | 54 | 56 | 666 | 609.6 | 676 | 670 | 1.25 | 1.25 | 96 | 149 | 9 | 10 | 7 |
