Фланцы трубы нержавеющей стали
>
|
| Место происхождения | Китай |
| Фирменное наименование | Kasugai |
| Номер модели | SUS304 10K BL-FF |
| Документ | Брошюра продукта PDF |

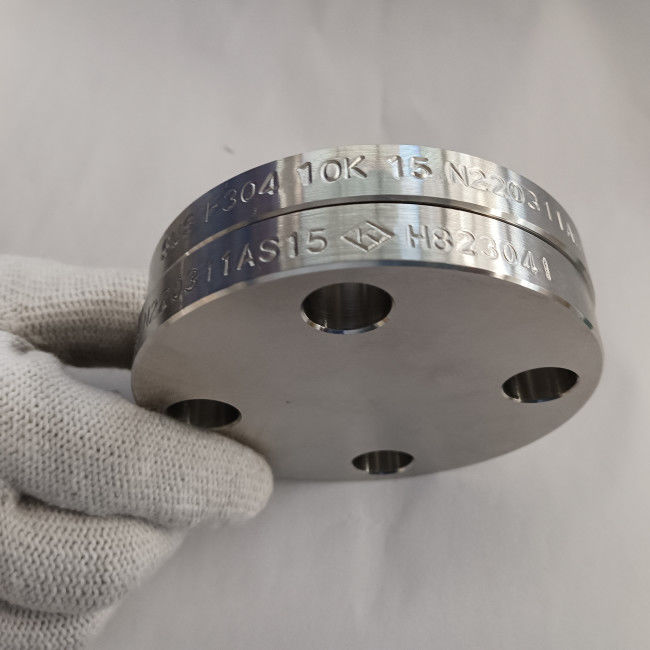

Фланец стандартной нержавеющей стали SUS304 10K BL-FF JIS слепой анфас
Информация о продукте
| Название продукта |
SUS 304 фланец стандартной нержавеющей стали 10K BL-FF JIS слепой анфас |
| Ряд размера | 3/8" до 60" |
| Класс давления | 10K (10kg/cm2) |
| Стандарты | JISB2220 |
| Тип стороны | Пробел BLFF анфас |
| Материалы | SUS304 |
| Начало | Китай |
| Применение |
Насосы, клапаны, и сосуды в пищевой промышленности производства и. Соединения трубы в промышленном waterworks. Теплообменные аппараты и системы отопления всех размеров. Минируя поддержка. Ядерные электрические системы |
Материал: Нержавеющая сталь SUS304
Материал SUS304 японский стандарт JIS и наиболее обыкновенно используемая нержавеющая сталь, содержащ Cr 18% и Ni 8%. Он может поддерживать хорошее сопротивление прочности и жары в окружающих средах высокотемпературной и низкой температуры, и также имеет хорошую коррозионную устойчивость, weldability, холодный workability и механические свойства в слабой атмосфере.
Химический состав нержавеющей стали SUS304
| Стандарт | Ранг | C≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | Ni |
| JIS G4303 | SUS304 | 0,08 | 1,00 | 2,00 | 0,045 | 0,030 | 18-20 | 8-10.5 |
Свойства нержавеющей стали SUS304 механические
| Стандарт | Ранг |
Dia. (d) (mm) |
Прочность выхода (N/mm2) |
Прочность на растяжение (N/mm2) |
Удлиненность (%) |
Твердость (HB) |
Твердость (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤200 |
Тип стороны: BLFF - фланец пробела анфас
BLFF обозначение стандарта JIS, которое приравнивает для того чтобы ослепить плоский фланец стороны в стандарте ASME.
Слепой фланец круговая плита с отверстием для болтов и твердой поверхностью которая использована для того чтобы расгерметизировать трубопровод или создать подачу конца. Они широко использованы в петрохимическом, коммунальные услуги, инженерство трубы, и вода работает индустрии. Слепой фланец помещен между 2 открытыми фланцами для предотвращения жидкостной подачи через трубопровод.
Слепой фланец типично необходим когда предпринимая обслуживание трубопровода или ремонты по мере того как подачу в трубопровод необходимо остановить для обслуживания, но близко клапан могут быть километрами далеко от места ремонта. В результате установка слепого фланца на трубопровод далеко более рентабельна.
Плоский фланец стороны имеет поверхность набивкой в плоскости такое же как сторона скрепляя болтами круга. Применения используя плоские фланцы стороны часто те в которых сопрягая фланец или служить фланцем штуцер сделаны из отливки.
Размеры фланца 10K JIS (10kg/cm2) (mm)
| Номинальный размер | Толщина фланца | Dia. dia эпицентра деятельности небольшого. сторона | Dia. Dia эпицентра деятельности большого. сторона | Конусность эпицентра деятельности | Полная длина фланца | Скашивать (20) | Радиус филе | Substitutional размеры WN (21) | ||||||||
| t | t | a | a | b | b (19) | x | x | T | T | c | r | r (2) | t | x | ||
| За исключением BL | BL | SOH, SW, LJ, TR | WN | SOH, SW, LJ, TR | WN, ИТ | WN | ИТ | SOH, SW, LJ, TR | WN | LJ | SOH, SW, LJ, TR | WN, ИТ | WN | |||
| 10 | 12 | 12 | 23 | 17,3 | 26 | 28 | 1,25 | 1,25 | 16 | 29 | — | 4 | 4 | — | — | |
| 15 | 12 | 12 | 27 | 21,7 | 30 | 33 | 1,25 | 1,25 | 16 | 31 | 3 | 4 | 4 | — | — | |
| 20 | 14 | 14 | 33 | 27,2 | 36 | 38 | 1,25 | 1,25 | 20 | 32 | 3 | 4 | 4 | — | — | |
| 25 | 14 | 14 | 41 | 34,0 | 44 | 47 | 1,25 | 1,25 | 20 | 36 | 3 | 4 | 4 | — | — | |
| 32 | 16 | 16 | 50 | 42,7 | 53 | 56 | 1,25 | 1,25 | 22 | 38 | 4 | 4 | 4 | — | — | |
| 40 | 16 | 16 | 56 | 48,6 | 60 | 62 | 1,25 | 1,25 | 24 | 38 | 4 | 4 | 4 | — | — | |
| 50 | 16 | 16 | 69 | 60,5 | 73 | 75 | 1,25 | 1,25 | 24 | 40 | 4 | 4 | 4 | — | — | |
| 65 | 18 | 18 | 86 | 76,3 | 91 | 92 | 1,25 | 1,25 | 27 | 44 | 5 | 4 | 4 | — | — | |
| 80 | 18 | 18 | 99 | 89,1 | 105 | 105 | 1,25 | 1,25 | 30 | 45 | 5 | 4 | 5 | — | — | |
| 90 | 18 | 18 | — | 101,6 | — | 117 | 1,25 | 1,25 | — | 45 | 5 | — | 5 | — | — | |
| 100 | 18 | 18 | 127 | 114,3 | 130 | 130 | 1,25 | 1,25 | 36 | 45 | 5 | 4 | 5 | — | — | |
| 125 | 20 | 20 | 154 | 139,8 | 161 | 156 | 1,25 | 1,25 | 40 | 47 | 6 | 4 | 5 | — | — | |
| 150 | 22 | 22 | 182 | 165,2 | 189 | 184 | 1,25 | 1,25 | 40 | 53 | 6 | 4 | 5 | — | — | |
| 175 | 22 | 22 | — | 190,7 | — | 210 | 1,25 | 1,25 | — | 55 | — | — | 5 | — | — | |
| 200 | 22 | 22 | — | 216,3 | — | 238 | 1,25 | 1,25 | — | 58 | 6 | — | 5 | — | — | |
| 225 | 22 | 22 | — | 241,8 | — | 261 | 1,25 | 1,25 | — | 58 | — | — | 5 | — | — | |
| 250 | 24 | 24 | 288 | 267,4 | 292 | 292 | 1,25 | 1,25 | 36 | 65 | 6 | 6 | 6 | — | — | |
| 300 | 24 | 24 | 340 | 318,5 | 346 | 345 | 1,25 | 1,25 | 38 | 68 | 9 | 6 | 6 | — | — | |
| 350 | 26 | 26 | 380 | 355,6 | 386 | 388 | 1,25 | 1,25 | 42 | 79 | 9 | 6 | 6 | — | — | |
| 400 | 28 | 28 | 436 | 406,4 | 442 | 442 | 1,25 | 1,25 | 44 | 85 | 9 | 6 | 6 | — | — | |
| 450 | 30 | 30 | 496 | 457,2 | 502 | 495 | 1,25 | 1,25 | 48 | 90 | 9 | 6 | 6 | — | — | |
| 500 | 30 | 30 | 548 | 508,0 | 554 | 546 | 1,5 | 1,5 | 48 | 99 | 9 | 6 | 6 | 40 | 1,25 | |
| 550 | 32 | 34 | 604 | 558,8 | 610 | 597 | 1,75 | 1,75 | 52 | 111 | 9 | 6 | 6 | 42 | 1,5 | |
| 600 | 32 | 36 | 656 | 609,6 | 662 | 648 | 1,75 | 1,75 | 52 | 112 | 9 | 6 | 6 | 42 | 1,5 | |
| 650 | 34 | 38 | 706 | 660,4 | 712 | 700 | 1,75 | 1,75 | 56 | 116 | — | 6 | 6 | 44 | 1,5 | |
| 700 | 34 | 40 | 762 | 711,2 | 770 | 754 | 2 | 2 | 58 | 132 | — | 6 | 6 | 56 | 1,5 | |
| 750 | 36 | 44 | 816 | 762,0 | 824 | 807 | 2 | 2 | 62 | 139 | — | 6 | 6 | 60 | 1,5 | |
| 800 | 36 | 46 | 868 | 812,8 | 876 | 858 | 2 | 2 | 64 | 139 | — | 6 | 6 | 60 | 1,5 | |
| 850 | 36 | 48 | 920 | 863,6 | 928 | 908 | 2 | 2 | 66 | 139 | — | 6 | 6 | 60 | 1,5 | |
| 900 | 38 | 50 | 971 | 914,4 | 979 | 959 | 2 | 2 | 70 | 140 | — | 6 | 6 | 62 | 1,5 | |
| 1000 | 40 | 56 | 1073 | 1016,0 | 1081 | 1065 | 2 | 2 | 74 | 151 | — | 6 | 6 | 66 | 1,5 | |
| 1100 | 42 | 62 | 1175 | 1117,6 | 1185 | 1174 | 2 | 2 | 95 | 170 | — | 8 | 10 | 72 | 1,5 | |
| 1200 | 44 | 66 | 1278 | 1219,2 | 1290 | 1281 | 2 | 2 | 101 | 182 | — | 8 | 10 | 76 | 1,5 | |
| 1350 | 48 | 74 | 1432 | 1371,6 | 1450 | 1438 | 2 | 2 | 110 | 200 | — | 8 | 10 | 82 | 1,5 | |
| 1500 | 50 | 82 | 1585 | 1524,0 | 1605 | 1598 | 2 | 2 | 123 | 218 | — | 8 | 12 | 88 | 1,5 | |
Примечание:
(19) с фланцами ИТ, этот размер показан для ссылки.
(20) это может быть округлено с размерами c как радиус
(21) этот размер может быть определен на согласовании между относят партиями, который
