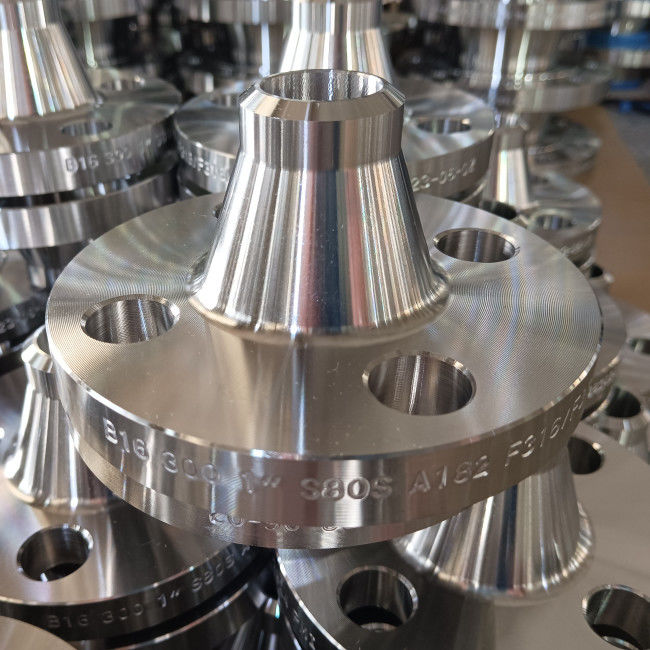

Фланец стороны сварки нержавеющей стали класса 300 ANSI B16.5 WN RF ASTM A182 F316/L поднятый шеей
Информация о продукте
| Название продукта | Фланец стороны сварки нержавеющей стали класса 300 ANSI B16.5 WN RF ASTM A182 F316/L поднятый шеей |
| Ряд размера | 1/2» до 24" |
| Класс давления | Класс 150 |
| Стандарты | ASTM A182 F316/L |
| Тип стороны | Сторона WNRF-сварки поднятая шеей |
| Спецификация | ANSI B16.5 |
Материалы: ASTM A182 F316/F316L
Нержавеющая сталь 316/фланцов 316L увеличивала сопротивление к делая ямки корозии в окружающих средах хлорида должных к добавлению молибдена. Письмо «l» обозначает низкоуглеродистое содержание. Согласно ASME B16.5 и ASME B16.47, фланцы 316L SS 316/могут быть сделаны из вковок ранга F316 или F316L ASTM A182, отливок рангов CF8M или CF3M ASTM A351, и плит рангов 316 или 316L ASTM A240.
Фланцы 316L SS 316/можно поставить в разнообразных типах как сваривая шея, выскальзывании на, слепая, гнездо сваривая, продетое нитку соединение подола, и уменьшение, etc. служат фланцем ASME B16.5 могут быть обеспечены в ″ размеров 1/2 через 24 ″ в классе 150, 300, 400, 600, 900, 1500, 2500. Фланцы серий a ASME B16.47 могут быть обеспечены в ″ размеров 26 через ″ 60 в классе 150, 300, 400, 600, 900; пока фланцы серий b ASME B16.47 могут быть обеспечены в ″ размеров 26 через 60 в классе 75, 150, 300, 400, 600, 900
Химический состав ASTM A182 F316/F316L (%)
| Ранг | C, максимальный | Mn, максимальный | P, максимальный | S, максимальный | Si, максимальный | Ni | Cr | Mo | N, максимальный |
| F316 | 0,08 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~14.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
| F316L | 0,03 | 2,00 | 0,045 | 0,030 | 1,00 | 10.0~15.0 | 16.0~18.0 | 2.00~3.00 | 0,10 |
Свойства ASTM A182 F316/F316L механические
| Ранг |
Прочность на растяжение, минута (MPa) |
Произведите прочность, минуту (MPa) |
Удлиненность в 2inches, минута (%) |
Уменьшение зоны, минуты (%) |
| F316 | 515 | 205 | 30 | 50 |
| F316L | 485 | 170 | 30 | 50 |
Тип фланца: Фланец шеи сварки (WN)
Фланец шеи сварки, также вызвал сплющенный фланец эпицентра деятельности или фланец высоко-эпицентра деятельности, вид фланца который может передислоцировать стресс к трубам, обеспечивающ уменшение в концентрации высоко-стресса на дне фланца. 2 сваривая фланца шеи конструируют – первый тип использован с трубами пока второе, более длинный тип нельзя использовать с трубами а с перерабатывающим предприятием. Фланец шеи сварки состоит из круглого штуцера который удлиняет за оправой окружности. Эти фланцы, типично изготовленные от вковки, фактически сварены к трубам.
Тип стороны: Поднятая сторона (RF)
Поднятый фланец стороны самый общий тип используемый в применениях перерабатывающего предприятия, и легко определить. Он назван поднятая сторона потому что поверхности набивкой подняты над стороной скрепляя болтами круга. Этот тип стороны позволяет пользе дизайнов широких набивкой сочетания из, включая плоские типы листа кольца и металлические смеси как спиральная рана и двойные закрытые кожухом типы.
Цель фланца RF сконцентрировать больше давления на более небольшой зоне набивкой и таким образом увеличить возможность сдерживания давления соединения. Диаметр и высота в ASME B16.5 определили, классом давления и диаметром. Оценка давления фланца определяет высоту поднятой стороны.
Размеры фланца ANSI B16.5 – класс 300 (mm)
| Номинальный размер | Вне Dia. | Толщина | Длина через эпицентр деятельности | Dia. эпицентра деятельности | Поднятый Dia стороны. | Радиус внешнего закругления скважины | Глубина гнезда | Зенкеровать по цилиндру | Длина потока | Отверстия для болтов | |||||
| WN |
ТАК SW TR |
LJ | LJ | SW | TR | Dia круга болта. | Никакой | Dia. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
| 15 | 1/2 | 95 | 14,3 | 52,3 | 22 | 38,0 | 35,1 | 3 | 10 | 23,5 | 15,7 | 66,5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15,8 | 57,2 | 25 | 48,0 | 42,9 | 3 | 11 | 29,0 | 15,7 | 82,6 | 4 | 19 | |
| 25 | 1 | 124 | 17,6 | 62,0 | 27 | 54,0 | 50,8 | 3 | 13 | 36,0 | 17,5 | 88,9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 19,1 | 65,0 | 27 | 63,4 | 63,5 | 5 | 14 | 44,5 | 20,6 | 98,6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 20,6 | 6,3 | 30 | 70,0 | 73,2 | 6 | 16 | 50,5 | 22,4 | 114,3 | 4 | 22 | |
| 50 | 2 | 165 | 22,4 | 69,8 | 33 | 84,0 | 91,9 | 8 | 18 | 63,5 | 28,4 | 127,0 | 8 | 19 | |
| 65 | 2-/21 | 190 | 25,4 | 76,2 | 38 | 100 | 104,6 | 8 | 19 | 76,0 | 31,8 | 149,4 | 8 | 22 | |
| 80 | 3 | 210 | 28,5 | 79,2 | 43 | 117 | 127,0 | 10 | 21 | 92,0 | 31,8 | 168,1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30,3 | 81,0 | 44 | 133 | 139,7 | 10 | 105,0 | 36,6 | 184,2 | 8 | 22 | ||
| 100 | 4 | 254 | 31,8 | 85,9 | 48 | 146 | 157,2 | 11 | 118,0 | 36,6 | 200,2 | 8 | 22 | ||
| 125 | 5 | 279 | 35,1 | 98,6 | 51 | 178 | 185,7 | 11 | 145,0 | 42,9 | 235,0 | 8 | 22 | ||
| 150 | 6 | 318 | 36,6 | 98,6 | 52 | 206 | 215,9 | 13 | 171,0 | 46,0 | 269,7 | 12 | 22 | ||
| 200 | 8 | 381 | 41,2 | 111,3 | 62 | 260 | 269,7 | 13 | 222,0 | 50,8 | 330,2 | 12 | 26 | ||
| 250 | 10 | 444 | 47,8 | 117,3 | 67 | 95 | 321 | 323,8 | 13 | 276,0 | 55,6 | 387,4 | 16 | 29 | |
| 300 | 12 | 520 | 50,8 | 130,0 | 73 | 102 | 375 | 381,0 | 13 | 329,0 | 60,5 | 450,8 | 16 | 32 | |
| 350 | 14 | 585 | 53,9 | 142,7 | 76 | 111 | 425 | 412,8 | 13 | 360,0 | 63,5 | 514,4 | 20 | 32 | |
| 400 | 16 | 650 | 57,2 | 146,0 | 83 | 121 | 483 | 469,9 | 13 | 411,0 | 68,3 | 571,5 | 20 | 35 | |
| 450 | 18 | 710 | 60,5 | 158,8 | 89 | 130 | 533 | 533,4 | 13 | 462,0 | 69,8 | 628,6 | 24 | 35 | |
| 500 | 20 | 775 | 63,5 | 162,1 | 95 | 140 | 587 | 584,2 | 13 | 513,0 | 73,2 | 685,8 | 24 | 35 | |
| 600 | 24 | 915 | 69,9 | 168,1 | 106 | 152 | 702 | 692,2 | 13 | 614,0 | 82,6 | 812,8 | 24 | 42 | |
| Номинальный размер | Размеры фланцов кольца совместных | Вес (kg) | |||||||||||
| Номер паза | Dia. поднятой части | Dia тангажа. | Глубина | Ширина | Радиус в основании |
WN Sch 40 |
ТАК | BL |
SW Sch 40 |
LJ | TR | ||
| B | K | P | E | F | r2 | ||||||||
| 15 | 1/2 | R11 | 51,0 | 34,14 | 5,56 | 7,14 | 0,8 | 0,75 | 0,65 | 0,65 | 0,66 | 0,71 | 0,65 |
| 20 | 3/4 | R13 | 63,5 | 42,88 | 6,35 | 8,74 | 0,8 | 1,27 | 1,11 | 1,11 | 1,14 | 1,20 | 1,10 |
| 25 | 1 | R16 | 70,0 | 50,80 | 6,35 | 8,74 | 0,8 | 1,64 | 1,39 | 1,43 | 1,43 | 1,49 | 1,35 |
| 32 | 1-1/4 | R18 | 79,5 | 60,32 | 6,35 | 8,74 | 0,8 | 2,07 | 1,70 | 1,83 | 1,75 | 1,81 | 1,69 |
| 40 | 1-1/2 | R20 | 90,5 | 68,28 | 6,35 | 8,74 | 0,8 | 2,94 | 2,51 | 2,69 | 2,58 | 2,66 | 2,54 |
| 50 | 2 | R23 | 108 | 82,55 | 7,92 | 11,91 | 0,8 | 3,45 | 2,91 | 3,22 | 2,97 | 3,02 | 2,92 |
| 65 | 2-/21 | R26 | 127 | 101,60 | 7,92 | 11,91 | 0,8 | 5,10 | 4,22 | 4,86 | 4,41 | 4,37 | 4,24 |
| 80 | 3 | R31 | 147 | 123,82 | 7,92 | 11,91 | 0,8 | 6,25 | 5,88 | 6,83 | 6,15 | 6,04 | 5,94 |
| 90 | 3-1/2 | R34 | 159 | 131,78 | 7,92 | 11,91 | 0,8 | 8,78 | 7,44 | 8,85 | 7,64 | 7,90 | |
| 100 | 4 | R37 | 175 | 149,22 | 7,92 | 11,91 | 0,8 | 11,4 | 9,73 | 11,8 | 9,98 | 9,71 | |
| 125 | 5 | R41 | 210 | 180,98 | 7,92 | 11,91 | 0,8 | 15,4 | 12,5 | 15,8 | 12,7 | 12,4 | |
| 150 | 6 | R45 | 242 | 211,12 | 7,92 | 11,91 | 0,8 | 19,8 | 16,2 | 21,3 | 16,5 | 16,2 | |
| 200 | 8 | R49 | 302 | 269,88 | 7,92 | 11,91 | 0,8 | 30,5 | 24,8 | 34,6 | 25,2 | 24,8 | |
| 250 | 10 | R53 | 356 | 323,85 | 7,92 | 11,91 | 0,8 | 44,1 | 35,5 | 54 | 40,2 | 35,9 | |
| 300 | 12 | R57 | 413 | 381,00 | 7,92 | 11,91 | 0,8 | 64 | 51 | 79 | 58 | 51,5 | |
| 350 | 14 | R61 | 458 | 419,90 | 7,92 | 11,91 | 0,8 | 88 | 70 | 106 | 86,2 | 70,1 | |
| 400 | 16 | R65 | 508 | 469,90 | 7,92 | 11,91 | 0,8 | 113 | 90 | 139 | 113,4 | 90,4 | |
| 450 | 18 | R69 | 575 | 533,40 | 7,92 | 11,91 | 0,8 | 138 | 109 | 175 | 133,8 | 109,0 | |
| 500 | 20 | R73 | 635 | 584,20 | 9,52 | 13,49 | 1,5 | 169 | 135 | 221 | 167,8 | 136,0 | |
| 600 | 24 | R77 | 750 | 692,15 | 11,13 | 16,66 | 1,5 | 249 | 204 | 341 | 249,5 | 204,0 | |
