Дом > продукты > Фланцы трубы нержавеющей стали >

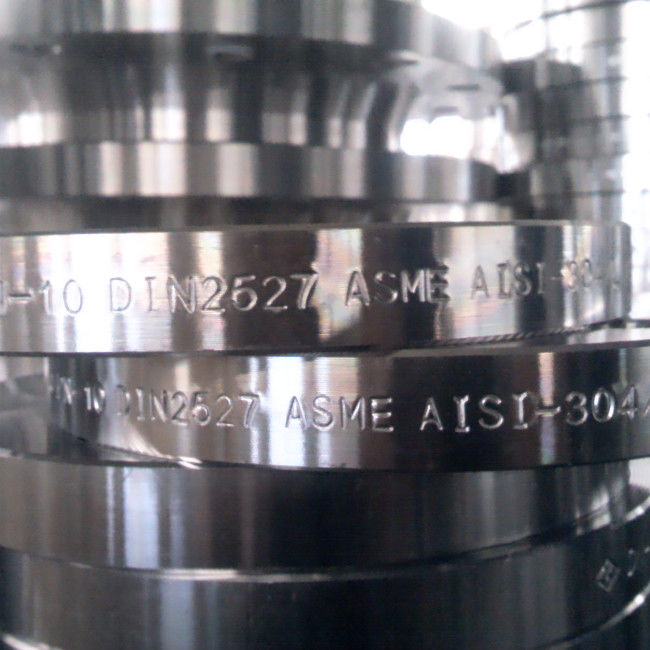

DIN фланцов трубы нержавеющей стали шеи сварки 2527 PN10 AISI 304/L
  • DIN фланцов трубы нержавеющей стали шеи сварки 2527 PN10 AISI 304/L
  • DIN фланцов трубы нержавеющей стали шеи сварки 2527 PN10 AISI 304/L
DIN фланцов трубы нержавеющей стали шеи сварки 2527 PN10 AISI 304/L

DIN фланцов трубы нержавеющей стали шеи сварки 2527 PN10 AISI 304/L

Место происхождения Китай
Фирменное наименование Kasugai
Номер модели DIN2527 PN10 AISI 304/L
Документ Брошюра продукта PDF
Детали продукта
Название продукта:
Фланец нержавеющей стали DIN2527 PN10 AISI 304/L немецкий стандартный
Ряд размера:
DN10 к DN1000
Класс давления:
pn10
Стандарты:
AISI 304/L
Тип стороны:
Шея WN-сварки
Спецификации:
DIN 2527
Выделить:

DIN 2527 фланцов трубы нержавеющей стали

,

Фланец шеи сварки DIN 2527

,

Фланцы трубы нержавеющей стали PN10

Условия оплаты & доставки
Количество мин заказа
могущий быть предметом переговоров
Цена
обсуждаемый
Упаковывая детали
Мореходное Packng
Время доставки
30 - 60 рабочих дней
Условия оплаты
L / C, T/T
Поставка способности
500 тонн в месяц
Характер продукции

Фланец нержавеющей стали DIN2527 PN10 AISI 304/L немецкий стандартный



Информация о продукте:

Название продукта Фланец нержавеющей стали DIN2527 PN10 AISI 304/L немецкий стандартный
Ряд размера DN 10 к DN1000
Класс давления PN10
Стандарты AISI 304L
Тип стороны Шея WN-сварки
Спецификация DIN2527



Стандарт & материалы: AISI 304L

SAE/ANSI 304 (AISI 304) наиболее обыкновенно доступный и используемый тип нержавеющей стали. Оно также назван нержавеющая сталь 18/8, нержавеющая сталь A2 (согласно ISO 3506), или 304S15 (согласно английскому стандарту). Это аустенитовый сплав хроми-никеля который практически значит что он имеет очень высокую коррозионную устойчивость. Оно также немагнитн и не может быть затвердет через термическую обработку. По мере того как AISI 304 может выдержать весьма коррозионные среды и может быть сформировано, который подвергло механической обработке и сварено относительно легкое, оно очень популярно для широкого диапазона применений.



Химический состав AISI 304/L (%)

Ранг C, максимальный Cr Mn, максимальный Ni P, максимальный S, максимальный Si, максимальный
AISI 304 0,08 18~20 2 8~10.5 0,045 0,03 1
AISI 304L 0,03 18~20 2 8~12 0,045 0,03 1



Свойства AISI 304/L механические

Механические свойства 304 304L
Твердость, Knoop 138 158
Твердость, Rockwell b 70 82
Твердость, Vickers 129 159
Прочность на растяжение, окончательная MPa 505 MPa 564
Прочность на растяжение, выход MPa 215 MPa 210
Удлиненность на перерыве 70% 58%
Модуль упругости 193~200 GPa 193~200 GPa
Удар Charpy 325 j 216J





Размеры фланца DIN2527 (mm)



DIN фланцов трубы нержавеющей стали шеи сварки 2527 PN10 AISI 304/L 0



DN Но. отверстий PN6 PN10
D b k d2 Вес (kg) D b K d2 Вес (kg)
10 4 75 12 50 11 0,38 90 14 60 14 0,63
15 4 80 12 55 11 0,44 95 14 65 14 0,71
20 4 90 14 65 11 0,66 105 16 75 14 1,01
25 4 100 14 75 11 0,82 115 16 85 14 1,23
32 4 120 14 90 14 1,18 140 16 100 18 1,81
40 4 130 14 100 14 1,39 150 16 110 18 2,09
50 4 140 14 110 14 1,62 165 18 125 18 2,88
65 4 160 14 130 14 2,14 185 18 145 18 3,65
80 4 190 16 150 18 3,43 200 20 160 18 4,61
100 4 210 16 170 18 4,22 220 20 180 18 5,65
125 8 240 18 200 18 6,10 250 22 210 18 8,13
150 8 265 18 225 18 7,51 285 22 240 22 10,49
175 8 295 20 255 18 10,41 315 24 270 22 14,11
200 8 320 20 280 18 12,31 340 24 295 22 16,53
250 12 375 22 335 18 18,55 395 26 350 22 24,08
300 12 440 22 395 22 25,47 445 26 400 22 30,81
350 12 490 22 445 22 31,78 505 26 460 22 39,64
400 16 540 22 495 22 38,50 565 26 515 26 49,44
500 20 645 24 600 22 60,13 670 28 620 26 75,16
600 20 755 28 705 26 96,07 780 30 725 30 109,20
700 24 860 30 810 26 133,80 895 32 840 30 153,77
800 24 975 32 920 30 183,29 1015 36 950 33 222,86
900 24 1075 36 1020 30 251,70 1115 40 1050 33 299,08
1000 28 1175 42 1120 30 350,98 1230 46 1160 36 418,78

DN Но. отверстий PN16 PN25
D b k d2 Вес (kg) D b K d2 Вес (kg)
10 4 90 14 60 14 0,63 90 16 60 14 0,72
15 4 95 14 65 14 0,71 95 16 65 14 0,1
20 4 105 16 75 14 1,01 105 18 75 14 1,14
25 4 115 16 85 14 1,23 115 18 85 14 1,38
32 4 140 16 100 18 1,81 140 18 100 18 2,03
40 4 150 16 110 18 2,09 150 18 110 18 2,35
50 4 165 18 125 18 2,88 165 20 125 18 3,20
65 4 185 18 145 18 3,65 185 22 145 18 4,29
80 8 200 20 160 18 4,61 200 24 160 18 5,54
100 8 220 20 180 18 5,65 235 24 190 22 7,80
125 8 250 22 210 18 8,13 270 26 220 26 10,82
150 8 285 22 240 22 10,49 300 28 250 26 14,60
175 8 315 24 270 22 14,11 330 28 280 26 17,40
200 12 340 24 295 22 16,25 360 30 310 26 22,47
250 12 405 26 355 26 24,99 425 32 370 30 33,51
300 12 480 28 410 26 35,13 485 34 430 30 46,29
350 16 520 30 470 26 487,01 555 38 490 33 68,08
400 16 580 32 525 30 63,53 620 40 550 36 89,69
500 20 715 36 650 33 108,63 730 45 660 36 140,66
600 20 780 38 770 36 136,47 845 48 770 39 202,30
700 24 895 40 840 36 189,87 960 50 875 42 271,05
800 24 1015 44 950 39 269,57 1085 54 990 48 373,52
900 28 1115 48 1050 39 355,31 1185 58 1090 48 479,07
1000 28 1230 52 1170 42 469,20 1320 62 1210 56 632,47








Бирки:

Фланцевая труба с натяжкой

,

Фланец шеи сварки,

Фланцевый фланцевый корпус
