Штуцер легированной стали
>
|
| Место происхождения | Китай |
| Фирменное наименование | Kasugai |
| Номер модели | ASTM A234 класс WP11 ASME B16.9 BW L/R 90 DEG BW |
| Документ | Брошюра продукта PDF |

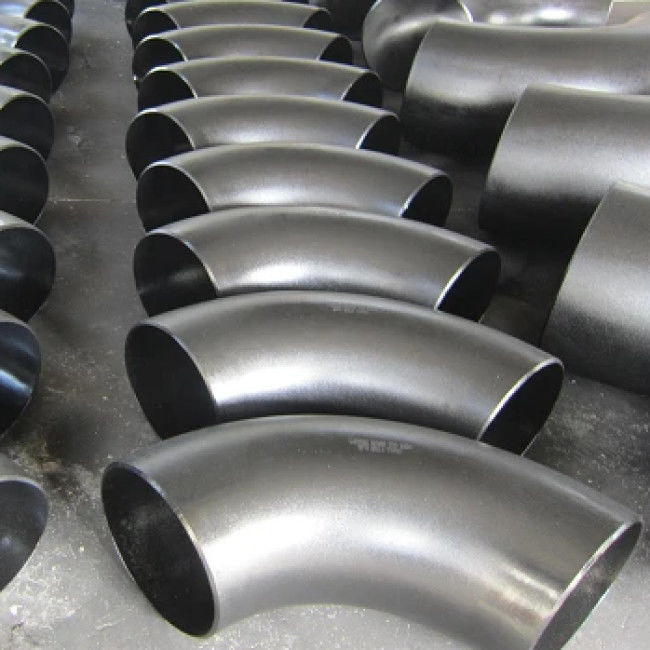

BW L/R ранга WP11 ASME B16.9 ASTM A234 локоть сварки встык легированной стали 90 DEG 90 градусов
Штуцеры легированной стали сплавлены с рядом сплавов. Содержание сплавов определяет свойства и свойства коррозионной устойчивости штуцера. Высокий присадочные элементы более большие свои свойства. Штуцеры в этой ранге имеют основные сплавы утюга и углерода. Высокопрочные штуцеры играют решающую роль во влиять на характеристики подачи через вызванные стресс системы
Информация о продукте
| Название продукта | BW L/R ранга WP11 ASME B16.9 ASTM A234 локоть сварки встык легированной стали 90 DEG 90 градусов |
| Ряд размера | 1/2» до 48" |
| Толщина стены | Sch5S к XXS |
| Стандарты |
ASTM A234 MSS SP-75 |
| Ранг | WP11 |
| Изготовляя стандарты | ASME B16.9 |
Химический состав материала ASTM A234 Gr WP11 (%)
| Si | S | Mn | P | C | Mo | Cr | Ni | Cu | |
| WP11 CL1 | 0.5-1 | 0,03 | 0.3-0.6 | 0,03 | 0.05-0.15 | 0.44-0.65 | 1-1.5 | ||
| CL2 WP11 | 0.5-1 | 0,04 | 0.3-0.8 | 0,04 | 0.05-0.2 | 0.44-0.65 | 1-1.5 | ||
| WP11 CL3 | 0.5-1 | 0,04 | 0.3-0.8 | 0,04 | 0.05-0.2 | 0.44-0.65 | 1-1.5 |
Размеры локтя ASME B16.9 L/R
Локоть ASME B16.9 использован когда труба изменяет направление. Локти могут повернуть вверх, поворачивают вниз, поворачивают выйденный, правый, или любой угол между. Длинные локти радиуса (L/R) обозначают локти с размером центр-к-конца радиуса 1.5D который приравнивает до 1,5 x NPS в блоке дюйма. Стандартные длинные локти радиуса ASME B16.9 можно более в дальнейшем расклассифицировать как 90° и 45° согласно углу изменения подач-направления.
| NPS | O.D mm дюйм |
mm дюйм |
B mm дюйм |
| 1/2 | 21,3 0,84 |
38 1,50 |
16 0,62 |
| 3/4 | 26,7 1,05 |
38 1,50 |
19 0,75 |
| 1 | 33,4 1,32 |
38 1,50 |
22 0,88 |
| 1-1/4 | 42,2 1,66 |
48 1,88 |
25 1,00 |
| 1-1/2 | 48,3 1,90 |
57 2,25 |
29 1,12 |
| 2 | 60,3 2,38 |
76 3,00 |
35 1,38 |
| 2-1/2 | 73,0 2,88 |
95 3,75 |
44 1,75 |
| 3 | 88,9 3,50 |
114 4,50 |
51 2,00 |
| 3-1/2 | 101,6 4,00 |
133 5,25 |
57 2,25 |
| 4 | 114,3 4,50 |
152 6,00 |
64 2,50 |
| 5 | 141,3 5,56 |
190 7,50 |
79 3,12 |
| 6 | 168,3 6,62 |
229 9,00 |
95 3,75 |
| 8 | 219,1 8,62 |
305 12,00 |
127 5,00 |
| 10 | 273,0 10,75 |
381 15,00 |
159 6,25 |
| 12 | 323,8 12,75 |
457 18,00 |
190 7,50 |
| 14 | 355,6 14,00 |
533 21,00 |
222 8,75 |
| 16 | 406,4 16,00 |
610 24,00 |
254 10,00 |
| 18 | 457,0 18,00 |
686 27,00 |
286 11,25 |
| 20 | 508,0 20,00 |
762 30,00 |
318 12,50 |
| 22 | 559,0 22,00 |
838 33,00 |
343 13,50 |
| 24 | 610,0 24,00 |
914 36,00 |
381 15,00 |
| 26 | 660,0 26,00 |
991 39,00 |
406 16,00 |
| 28 | 711,0 28,00 |
1067 42,00 |
438 17,25 |
| 30 | 762,0 30,00 |
1143 45,00 |
470 18,50 |
| 32 | 813,0 32,00 |
1219 48,00 |
502 19,75 |
| 34 | 864,0 34,00 |
1295 51,00 |
533 21,00 |
| 36 | 914,0 36,00 |
1372 54,00 |
565 22,25 |
| 38 | 965,0 38,00 |
1448 57,00 |
600 23,62 |
| 40 | 1016,0 40,00 |
1524 60,00 |
632 24,88 |
| 42 | 1067,0 42,00 |
1600 63,00 |
660 26,00 |
| 44 | 1118,0 44,00 |
1676 66,00 |
695 27,38 |
| 46 | 1168,0 46,00 |
1753 69,00 |
727 28,62 |
| 48 | 1219,0 48,00 |
1829 72,00 |
759 29,88 |
*NPS: Номинальный размер трубы; O.D: Вне диаметра на наклоне; : Центр-к концу, локти 90 deg; B: Центр-к концу, локти 45 deg.
