Фланец из легированной стали
>
|
| Место происхождения | Китай |
| Фирменное наименование | Kasugai |
| Сертификация | ISO PED AD2000 |
| Номер модели | ASTM A350 LF3 ANSI B16.5/B16.47 SO |
| Документ | Брошюра продукта PDF |

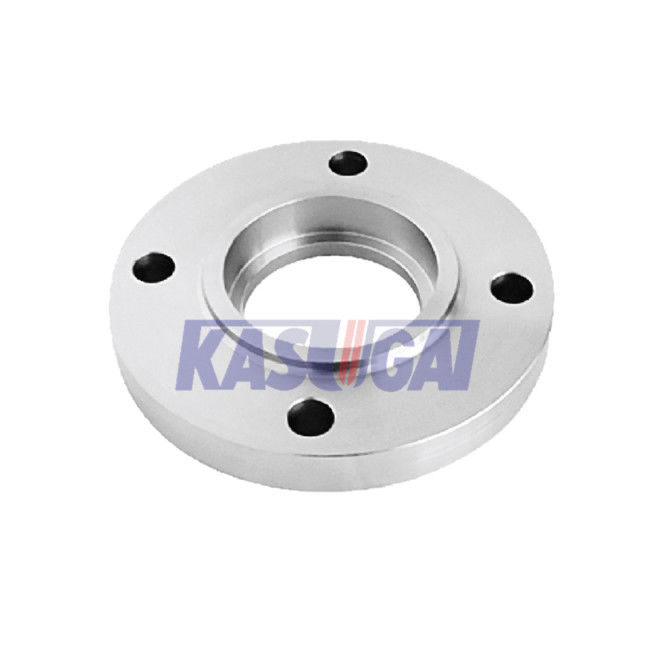

Легированная сталь ANSI B16.5/B16.47 ASTM A350 LF3 Выскальзывани-на фланцах
Информация о продукте
| Название продукта | Легированная сталь ANSI B16.5/B16.47 ASTM A350 LF3 Выскальзывани-на фланцах |
| Ряд размера | 1/2' до 48" |
| Класс давления | 75 150, 300, 400, 600, 900, 1500, 2500, |
| Толщина | Sch10S к Sch160 |
| Стандарты | ASME/ANSI B16.5/B16.47, JIS B2220 |
| Тип | Выскальзывание - на фланце (ТАК) |
| Размеры | ASME/ANSI B16.5/B16.47, изготовленные на заказ чертежи |
| Покрытие | Антиржавейная краска, смазывает черное гальванизированное погружение, желтое прозрачное краски, холодных и горячих, покрытый цинк |
| Начало | Китай |
| Применения | Оффшорный, месторождение нефти, судостроение, система водообеспечения, газ природы, проект трубы, электричество, etc. |
| Тест | Спектрограф прямого отсчета, гидростатическая испытывая машина, детектор рентгеновского снимка, ультразвуковой детектор рванины, детектор магнитной частицы |
| Протоколы испытаний оборудования | Сертификат сырья, 100% отчет по испытанию рентгенографирования, отчет о проверке третьей стороны |
Стандарты & материалы: Ранг LF3 ASTM A1350
Фланцы трубы сделанные из ранга LF3 ASTM A350 вообще использованы в обслуживаниях низкой температуры с требованиями к твердости зазубрины испытывая. Ранг LF3 ASTM A350 ссылается на сталь низко-сплава обозначенную как «сталь никеля 3,5%» или «сталь 3.5-Ni». Нарочито контролируемое добавление содержания никеля может уменьшить хрупк-дуктильную температуру перехода, whereupon для того чтобы улучшить свою твердость зазубрины низкой температуры значительно. Фланцы могут быть изготовлены в соответствии с ASME B16.5 или ASME B16.47, или таможн-конструировали.
Химический состав фланцов сплава ASTM A182 F11
| Ранг | C, максимальный | Mn | Si | P, максимальный | S, максимальный | Cr, максимальный | Mo, максимальный | Cu, максимальный | N.B., максимальное | V, максимальный |
| ASTM A350 LF3 | 0,2 | 0,90 | 0.2-0.35 | 0,035 | 0,040 | 0,30 | 0,12 | 0,40 | 0,02 | 0,03 |
Механические свойства фланцов сплава ASTM A182 F11
| Ранг | Прочность на растяжение, MIN. (MPa) | Произведите прочность, минуту (MPa) | Удлиненность в 2 ″, минута (%) | Уменьшение зоны, минуты (%) |
| ASTM A182 F11 | 485-655 | 260 | 30 | 35 |
Тест удара V-зазубрины Charpy
Фланцы сделанные из класса 1 ASTM A350 LF3 или класса 2 примут тест удара V-зазубрины Charpy на стандартную испытывая температуру -150°F [- 101°C]. Образцы будут подготовлены в 3 частях в размере 10 10 mm с таким же номером жары фланца. Минимальная энергия удара необходима для среднего каждого набора 3 образцов будет ft*lbf 15 [20 j] на класс 1 и ft*lbf 20 [27 j] на класс 2; Минимальная энергия удара необходима для по каждому одного образца только ft*lbf 12 [16J] на класс 1 и ft*lbf 15 [20 j] на класс 2.
Тип фланца: Сместите на (ТАК)
Выскальзывание на фланце также упрощенное как ТАК фланец. ТАК фланцы смещают над трубами и конструированы к биту немножко более большому на внутренности чем труба. Они соединяются с трубой через косой шов на верхней части и дне фланца. Он использован для того чтобы ввести трубу во внутреннее отверстие фланца, по мере того как диаметр фланца внутренний немного больше чем диаметр трубы наружный, труба и фланец смог быть соединен заваркой подола на верхней части и дне фланца.
Выскальзывание на фланце короче в длине чем фланец шеи сварки, и использовано в зонах где короткий связ-ins необходим или ограничения космос требует свою пользу. Вообще, жизненный период a выскальзывани-на соединении фланца около 1/3 этого из фланца шеи сварки. Несмотря на дополнительную заварку, который включили во время установки, свои более низкие начальные затраты делают ТАК фланец предпочитаемый над фланцами WN много потребителей. Она вообще использованы в обслуживаниях безгремучертутного, некритического, умеренного давления. Выскальзывание на фланцах класса 150 и класс 300 наиболее обыкновенно - увиденный в общего назначения инженерстве
Процесс производства
.
