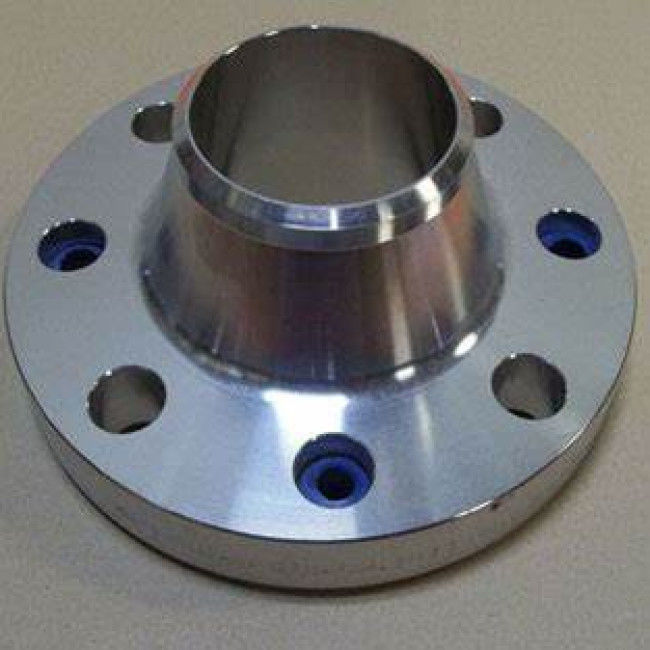

Дюйм ASTM A182 F5 фланца 48 легированной стали WN подгонял уменьшение шеи сварки

Фланцы шеи сварки легированной стали ANSI B16.5/B16.47 ASTM A182 F5

Информация о продукте

Стандарты & материалы: ASTM A182 F5

Фланцы ASTM A182 F5 будут изготовлены куя процессом поставленные в классе 75, 150, 300, 400, 600, 900, 1500, 2500 в соответствии с ASME B16.5 и ASME B16.47 (серией a & серией b). Ранг F5 ASTM A182 типичная теплостойкая легированная сталь Cr-Mo с номинальным химическим составом 5Cr-0.5Mo и номером UNS K41545.

Химический состав фланцов сплава ASTM A182 F5

Механические свойства фланцов сплава ASTM A182 F5

Тип фланца: Шея сварки (WN)

Фланец шеи сварки, также вызвал сплющенный фланец эпицентра деятельности или фланец высоко-эпицентра деятельности, вид фланца который может передислоцировать стресс к трубам, обеспечивающ уменшение в концентрации высоко-стресса на дне фланца. 2 сваривая фланца шеи конструируют – первый тип использован с трубами пока второе, более длинный тип нельзя использовать с трубами а с перерабатывающим предприятием. Фланец шеи сварки состоит из круглого штуцера который удлиняет за оправой окружности. Эти фланцы, типично изготовленные от вковки, фактически сварены к трубам.

Длинные фланцы шеи сварки (LWN)

Этот тип фланца сосчитан как фланцы высоко-эпицентра деятельности, которые были созданы поэтому стресс смог быть перенесен к трубе и уменьшать концентрацию напряжений на дне фланца.

Длинный сваривая фланец шеи главным образом приложен к конструкции сосуда под давлением действуя как сопло (как сопло thermowell). Прикрепляет общий сваривая фланец шеи в сосуд под давлением, часть трубы необходима, что с дополнительной заваркой. Фланец LWN с другой стороны прикрепляется сразу в сосуд, следовательно, его можно осмотреть как монолитно усиленное сопло. Он избегает сделать шов сварки на трубе для того чтобы служить фланцем и обеспечивает само-подкрепление.

Уменьшение фланца шеи сварки

Оно также вызвано уменьшение сваривающ фланец шеи, потому что шея фланца имеет уменьшая диаметр который сварить к трубе более небольшого диаметра.

Уменьшая фланец шеи сварки использован для того чтобы сделать уменьшение в диаметре трубы. Уменьшая соединение с отбортовкой кромки состоит из уменьшая фланца и стандартного фланца, действуя как штуцер редуктора. Как иллюстрировано в Figure-1, более большой конец уменьшения фланца a, который в контакте со стандартным фланцом b, как «размер из которого делается уменьшение»; более небольшой конец уменьшая фланца a, который будет сварен к трубе, как «размер к которому делается уменьшение». Подача должна путешествовать от более небольшого размера к большой. Если направление подачи было обращено, то строгое завихрение смогло превратиться.

Для того чтобы сделать уменьшение в линии трубы с 2 стандартными сваривая фланцами шеи, дополнительный редуктор будет использован как иллюстрировано в Figure-2. Общая длина этой конфигурации 2L+H, которое гораздо длиннее чем L+M уменьшая соединения с отбортовкой кромки как иллюстрировано в Figure-1. Она значит что польза уменьшения фланцов может эффектно сохранить космос в кукареканной ситуации. На самом деле, уменьшая фланец наиболее часто использован в установках с ограниченным космосом.

Оценки Давлени-температуры

И ASME B16.5 и ASME B16.47 обусловили оценки давлени-температуры для ASTM A182 F5 стальных, которые максимальны - позволяемые работая давления по манометру в блоках psi на температуре в градусах Градусе Фаренгейта. Технические спецификации разделены классами: Фланцы ASME B16.5 доступны в классе 150, 300, 400, 600, 900, 1500, 2500; Серии a ASME B16.47 доступны в классах 150, 300, 400, 600, 900; и серии b ASME B16.47 доступны в классах 75, 150, 300, 400, 600, 900.
