Труба легированной стали
>
|
| Место происхождения | Китай |
| Фирменное наименование | Kasugai |
| Сертификация | ISO PED AD2000 |
| Номер модели | ASTM A335 P11 ASME B36.10M/B36.19M ВПВ WLD |
| Документ | Брошюра продукта PDF |

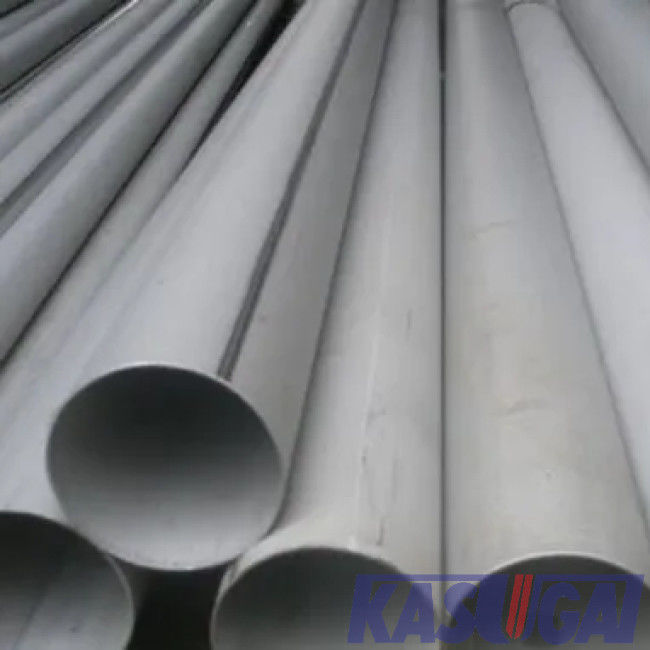

Труба ASTM A335 P11 ASME B36.10M/B36.19M ERW низкой сваренная легированной сталью
Информация о продукте:
| Название продукта | Труба ASTM A335 P11 ASME B36.10M/B36.19M ERW низкой сваренная легированной сталью |
| Стандарты | ASTM A335/A335M, ASME SA335 |
| Ряд размера | 1/8 ″ к 48 ″ |
| Толщина стены | Sch5S, Sch10S, Sch10, Sch20S, Sch30, Sch40S, STD, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, Sch140, Sch160, XXS |
| Длина | SRL, DRL, или как требование к клиента |
| Процесс конца | Простые концы, скошенные концы, нарезанные концы |
Химический состав легированной стали ASTM A335 P1 (%)
| Ранг | C | Mn | P | S | Si | Cr | Mo | Другие |
| P11 | 0.05~0.15 | 0.30~0.60 | ≤0.025 | ≤0.025 | 0.50~1.0 | 1.0~1.5 | 0.44~0.65 |
*Ni (≤0.4), Al (≤0.02), Cb (0.06~0.1), ti (≤0.01), Zr (≤0.01)
Механические свойства легированной стали ASTM A335 P1
| Ранг |
Прочность на растяжение (MPa) |
Прочность выхода (MPa) |
Удлиненность (%) |
| P11 | ≥415 | ≥205 | ≥30 |
ERW сварило процесс производства трубы
В заварке ERW, 2 электрода, обычно делаемого из меди, использованы для приложения давления и течения. Электроды в форме диск и вращают как материальные пропуски между ими. Это позволяет электродам постоянн контактировать материал для того чтобы сделать длинные непрерывные сварные швы.
Сваривая трансформатор поставляет низшее напряжение, сильнотоковый мощьности импульса. Соединение трубы имеет высокое электрическое сопротивление по отношению к остатку цепи и нагрето к своей точке плавления течением. Полу-жидкие поверхности отжаты вместе с силой которая создает скрепление сплавливания, приводящ в равномерно сваренной структуре.
Размеры ASME/ANSI труба B36.10M сваренная и безшовная нанесенная стальная
| D | Sch5s | Sch10s | Sch10 | Sch20 | Sch30 | Sch40s | STD | Sch40 | Sch60 | Sch80s | XS | Sch80 | Sch100 | Sch120 | Sch140 | Sch160 | XXS | |
| 1/8 | 10,3 | --- | 1,24 | --- | --- | --- | 1,73 | 1,73 | 1,73 | --- | 2,41 | 2,41 | 2,41 | --- | --- | --- | --- | --- |
| 1/4 | 13,7 | --- | 1,65 | --- | --- | --- | 2,24 | 2,24 | 2,24 | --- | 3,02 | 3,02 | 3,02 | --- | --- | --- | --- | --- |
| 3/8 | 17,1 | --- | 1,65 | --- | --- | --- | 2,31 | 2,31 | 2,31 | --- | 3,2 | 3,2 | 3,2 | --- | --- | --- | --- | --- |
| 1/2 | 21,3 | 1,65 | 2,11 | --- | --- | --- | 2,77 | 2,77 | 2,77 | --- | 3,73 | 3,73 | 3,73 | --- | --- | --- | 4,78 | 7,47 |
| 3/4 | 26,7 | 1,65 | 2,11 | --- | --- | --- | 2,87 | 2,87 | 2,87 | --- | 3,91 | 3,91 | 3,91 | --- | --- | --- | 5,56 | 7,82 |
| 1 | 33,4 | 1,65 | 2,77 | --- | --- | --- | 3,38 | 3,38 | 3,38 | --- | 4,55 | 4,55 | 4,55 | --- | --- | --- | 6,35 | 9,09 |
| 1 ¼ | 42,2 | 1,65 | 2,77 | --- | --- | --- | 3,56 | 3,56 | 3,56 | --- | 4,85 | 4,85 | 4,85 | --- | --- | --- | 6,35 | 9,7 |
| 1 ½ | 48,3 | 1,65 | 2,77 | --- | --- | --- | 3,68 | 3,68 | 3,68 | --- | 5,08 | 5,08 | 5,08 | --- | --- | --- | 7,14 | 10,15 |
| 2 | 60,3 | 1,65 | 2,77 | --- | --- | --- | 3,91 | 3,91 | 3,91 | --- | 5,54 | 5,54 | 5,54 | --- | --- | --- | 8,74 | 11,07 |
| ½ 2 | 73 | 2,11 | 3,05 | --- | --- | --- | 5,16 | 5,16 | 5,16 | --- | 7,01 | 7,01 | 7,01 | --- | --- | --- | 9,53 | 14,02 |
| 3 | 88,9 | 2,11 | 3,05 | --- | --- | --- | 5,49 | 5,49 | 5,49 | --- | 7,62 | 7,62 | 7,62 | --- | --- | --- | 11,13 | 15,24 |
| ½ 3 | 101,6 | 2,11 | 3,05 | --- | --- | --- | 5,74 | 5,74 | 5,74 | --- | 8,08 | 8,08 | 8,08 | --- | --- | --- | --- | --- |
| 4 | 114,3 | 2,11 | 3,05 | --- | --- | --- | 6,02 | 6,02 | 6,02 | --- | 8,56 | 8,56 | 8,56 | --- | 11,13 | --- | 13,49 | 17,12 |
| 5 | 141,3 | 2,77 | 3,4 | --- | --- | --- | 6,55 | 6,55 | 6,55 | --- | 9,53 | 9,53 | 9,53 | --- | 12,7 | --- | 15,88 | 19,05 |
| 6 | 168,3 | 2,77 | 3,4 | --- | --- | --- | 7,11 | 7,11 | 7,11 | --- | 10,97 | 10,97 | 10,97 | --- | 14,27 | --- | 18,26 | 21,95 |
| 8 | 219,1 | 2,77 | 3,76 | --- | 6,35 | 7,04 | 8,18 | 8,18 | 8,18 | 10,31 | 12,7 | 12,7 | 12,7 | 15,09 | 18,26 | 20,62 | 23,01 | 22,23 |
| 10 | 273,1 | 3,4 | 4,19 | --- | 6,35 | 7,8 | 9,27 | 9,27 | 9,27 | 12,7 | 12,7 | 12,7 | 15,09 | 18,26 | 25,4 | 28,58 | 25,4 | 25,4 |
| 12 | 323,9 | 3,96 | 4,57 | --- | 6,35 | 8,38 | 9,53 | 9,53 | 10,31 | 14,27 | 12,7 | 12,7 | 17,48 | 21,44 | 25,4 | 28,58 | 33,32 | 25,4 |
| 14 | 355,6 | 3,96 | 4,78 | 6,35 | 7,92 | 9,53 | --- | 9,53 | 11,13 | 15,09 | --- | 12,7 | 19,05 | 23,83 | 27,79 | 31,75 | 35,71 | |
| 16 | 406,4 | 4,19 | 4,78 | 6,35 | 7,92 | 9,53 | --- | 9,53 | 12,7 | 16,66 | --- | 12,7 | 21,44 | 26,19 | 30,96 | 36,53 | 40,49 | |
| 18 | 457,2 | 4,19 | 4,78 | 6,35 | 7,92 | 11,13 | --- | 9,53 | 14,27 | 19,05 | --- | 12,7 | 23,83 | 29,36 | 34,93 | 39,67 | 45,24 | |
| 20 | 508 | 4,78 | 5,54 | 6,35 | 9,53 | 12,7 | --- | 9,53 | 15,09 | 20,62 | --- | 12,7 | 26,19 | 32,54 | 38,1 | 44,45 | 50,01 | |
| 22 | 558,8 | 4,78 | 5,54 | 6,35 | 9,53 | 12,7 | --- | 9,53 | --- | 22,23 | --- | 12,7 | 28,58 | 34,93 | 41,28 | 47,63 | 53,98 | |
| 26 | 660,4 | --- | --- | 7,92 | 12,7 | --- | --- | 9,53 | --- | --- | --- | 12,7 | ||||||
| 28 | 711,2 | --- | --- | 7,92 | 12,7 | 15,88 | --- | 9,53 | --- | --- | --- | 12,7 | ||||||
| 30 | 762 | 6,35 | 7,92 | 7,92 | 12,7 | 15,88 | --- | 9,53 | --- | --- | --- | 12,7 | ||||||
| 32 | 812,8 | --- | --- | 7,92 | 12,7 | 15,88 | 17,48 | 9,53 | 17,48 | --- | --- | 12,7 | ||||||
| 34 | 863,6 | --- | --- | 7,92 | 12,7 | 15,88 | 17,48 | 9,53 | 17,48 | --- | --- | 12,7 | ||||||
| 36 | 914,4 | --- | --- | 7,92 | 12,7 | 15,88 | 19,05 | 9,53 | 19,05 | --- | --- | 12,7 | ||||||
| 38 | 965,2 | --- | --- | --- | --- | --- | --- | 9,53 | --- | --- | --- | 12,7 | ||||||
| 40 | 1016 | --- | --- | --- | --- | --- | --- | 9,53 | --- | --- | --- | 12,7 | ||||||
| 42 | 1066,8 | --- | --- | --- | --- | --- | --- | 9,53 | --- | --- | --- | 12,7 | ||||||
| 44 | 1117,6 | --- | --- | --- | --- | --- | --- | 9,53 | --- | --- | --- | 12,7 | ||||||
| 46 | 1168,4 | --- | --- | --- | --- | --- | --- | 9,53 | --- | --- | --- | 12,7 | ||||||
| 48 | 1219,2 | --- | --- | --- | --- | --- | --- | 9,53 | --- | --- | --- | 12,7 |
Размеры ASME/ANSI труба B36.19M сваренная и безшовная нанесенная стальная
|
NPS (дюймы) |
Вне Dia. (mm) |
Номинальная толщина стены (mm) | |||
| Sch5S (1) | Sch10S (1) | Sch40S | Sch80S | ||
| 1/8 | 10,3 | --- | 1,24 | 1,73 | 2,41 |
| 1/4 | 13,7 | --- | 1,65 | 2,24 | 3,02 |
| 3/8 | 17,1 | --- | 1,65 | 2,31 | 3,20 |
| 1/2 | 21,3 | 1,65 | 2,11 | 2,77 | 3,73 |
| 3/4 | 26,7 | 1,65 | 2,11 | 2,87 | 3,91 |
| 1 | 33,4 | 1,65 | 2,77 | 3,38 | 4,55 |
| 1 ¼ | 42,2 | 1,65 | 2,77 | 3,56 | 4,85 |
| 1 ½ | 48,3 | 1,65 | 2,77 | 3,68 | 5,08 |
| 2 | 60,3 | 1,65 | 2,77 | 3,91 | 5,54 |
| ½ 2 | 73 | 2,11 | 3,05 | 5,16 | 7,01 |
| 3 | 88,9 | 2,11 | 3,05 | 5,49 | 7,62 |
| ½ 3 | 101,6 | 2,11 | 3,05 | 5,74 | 8,08 |
| 4 | 114,3 | 2,11 | 3,05 | 6,02 | 8,56 |
| 5 | 141,3 | 2,77 | 3,4 | 6,55 | 9,53 |
| 6 | 168,3 | 2,77 | 3,4 | 7,11 | 10,97 |
| 8 | 219,1 | 2,77 | 3,76 | 8,18 | 12,70 |
| 10 | 273,1 | 3,40 | 4,19 | 9,27 | 12.70(2) |
| 12 | 323,9 | 3,96 | 4,57 | 9.53(2) | 12.70(2) |
| 14 | 355,6 | 3,96 | 4.78(2) | … | … |
| 16 | 406,4 | 4,19 | 4.78(2) | … | … |
| 18 | 457,2 | 4,19 | 4.78(2) | … | … |
| 20 | 508 | 4,78 | 5.54(2) | … | … |
| 22 | 558,8 | 4,78 | 5.54(2) | … | … |
| 24 | 660,4 | 5,54 | 6,35 | … | … |
| 30 | 762 | 6,35 | 7,92 | … | … |
Примечания:
(1) запланируйте 5S и толщины стены 10S не позволяют продеть нитку в соответствии с ANSI/ASME B1.20.1
(2) эти размеры не соответствуют ANSI/ASME B36.1M
Размер, размеры & допуски сваренной трубы (mm)
| NPS | *t/D | Допуск, % от номинального | |
| 1/8" ~2,5" | Все | +20,0 | -12,5 |
| 3" ~18" | ≤5% | +22,5 | -12,5 |
| 3" ~18" | >5% | +15,0 | -12,5 |
| ≥20 « | Все | +17,5 | -12,5 |
| ≥20 « | ≤5% | +22,5 | -12,5 |
*t: номинальная толщина стены; D: приказанный вне диаметра.
