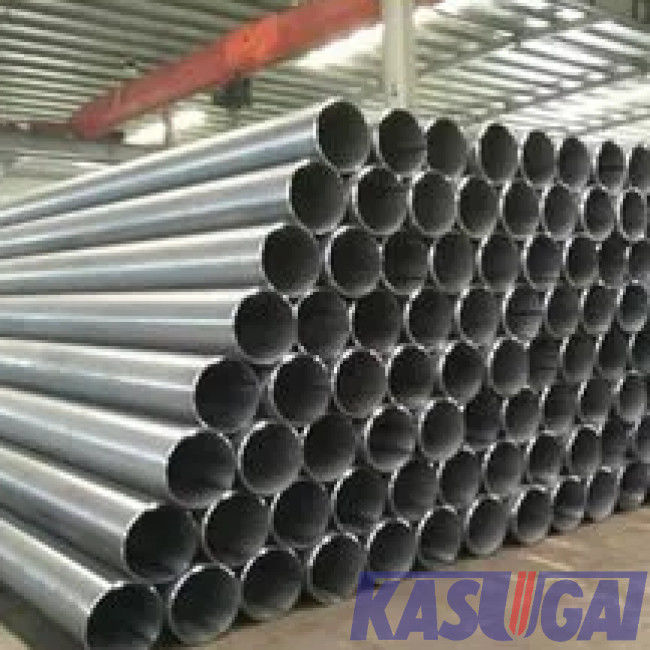

Давление P22 трубы легированной стали ASTM A335 безшовное высокое устойчивое
  • Давление P22 трубы легированной стали ASTM A335 безшовное высокое устойчивое
Давление P22 трубы легированной стали ASTM A335 безшовное высокое устойчивое

Давление P22 трубы легированной стали ASTM A335 безшовное высокое устойчивое

Место происхождения Китай
Фирменное наименование Kasugai
Сертификация ISO PED AD2000
Номер модели ASTM A335 P22 ASME B36.10M/B36.19M СМЛС
Документ Брошюра продукта PDF
Детали продукта
Название продукта:
ASTM A335 P22 ASME B36.10M/B36.19M Бесшовные трубы из легированной стали для эксплуатации при высоко
Ряд размера:
ОТ 1/8" ДО 48"
Толщина стены:
Щ5С, Щ10С, Щ10, Щ20С, Щ30, Щ40С, СТД, Щ40, Щ60, Щ80С, СС, Щ80, Щ100, Щ120, Щ140, Щ160, ХХС
Длина:
SRL, DRL или по требованию заказчика
Процесс конца:
Простые концы, скошенные концы, нарезанные концы
Стандарты:
ASTM A335/A335M ASME SA335
Выделить:

Труба легированной стали ASTM A335

,

Безшовная высокая труба стали давления

,

Труба легированной стали P22

Условия оплаты & доставки
Количество мин заказа
могущий быть предметом переговоров
Цена
обсуждаемый
Упаковывая детали
Мореходное Packng
Время доставки
30 - 60 рабочих дней
Условия оплаты
L/C
Поставка способности
500 тонн в месяц
Характер продукции

Труба легированной стали ASTM A335 P22 ASME B36.10M/B36.19M безшовная для высоких обслуживаний давления & температуры



Информация о продукте:

Название продукта Труба легированной стали ASTM A335 P22 ASME B36.10M/B36.19M безшовная для высоких обслуживаний давления & температуры
Стандарты ASTM A335/A335M, ASME SA335
Ряд размера 1/8 ″ к 48 ″
Толщина стены Sch5S, Sch10S, Sch10, Sch20S, Sch30, Sch40S, STD, Sch40, Sch60, Sch80S, XS, Sch80, Sch100, Sch120, Sch140, Sch160, XXS
Длина SRL, DRL, или как требование к клиента
Процесс конца Простые концы, скошенные концы, нарезанные концы




Химический состав легированной стали ASTM A335 P22 (%)

Ранг C Mn P S Si Cr Mo
P22 0.05~0.15 0.30~0.60 ≤0.025 ≤0.025 ≤0.5 1.9~2.6 0.87~1.13




Механические свойства легированной стали ASTM A335 P22

Ранг

Прочность на растяжение

(MPa)

Прочность выхода

(MPa)

Удлиненность

(%)
P22 ≥415 ≥205 ≥30




Размеры ASME/ANSI труба B36.10M сваренная и безшовная нанесенная стальная

　 D Sch5s Sch10s Sch10 Sch20 Sch30 Sch40s STD Sch40 Sch60 Sch80s XS Sch80 Sch100 Sch120 Sch140 Sch160 XXS
1/8 10,3 --- 1,24 --- --- --- 1,73 1,73 1,73 --- 2,41 2,41 2,41 --- --- --- --- ---
1/4 13,7 --- 1,65 --- --- --- 2,24 2,24 2,24 --- 3,02 3,02 3,02 --- --- --- --- ---
3/8 17,1 --- 1,65 --- --- --- 2,31 2,31 2,31 --- 3,2 3,2 3,2 --- --- --- --- ---
1/2 21,3 1,65 2,11 --- --- --- 2,77 2,77 2,77 --- 3,73 3,73 3,73 --- --- --- 4,78 7,47
3/4 26,7 1,65 2,11 --- --- --- 2,87 2,87 2,87 --- 3,91 3,91 3,91 --- --- --- 5,56 7,82
1 33,4 1,65 2,77 --- --- --- 3,38 3,38 3,38 --- 4,55 4,55 4,55 --- --- --- 6,35 9,09
1 ¼ 42,2 1,65 2,77 --- --- --- 3,56 3,56 3,56 --- 4,85 4,85 4,85 --- --- --- 6,35 9,7
1 ½ 48,3 1,65 2,77 --- --- --- 3,68 3,68 3,68 --- 5,08 5,08 5,08 --- --- --- 7,14 10,15
2 60,3 1,65 2,77 --- --- --- 3,91 3,91 3,91 --- 5,54 5,54 5,54 --- --- --- 8,74 11,07
½ 2 73 2,11 3,05 --- --- --- 5,16 5,16 5,16 --- 7,01 7,01 7,01 --- --- --- 9,53 14,02
3 88,9 2,11 3,05 --- --- --- 5,49 5,49 5,49 --- 7,62 7,62 7,62 --- --- --- 11,13 15,24
½ 3 101,6 2,11 3,05 --- --- --- 5,74 5,74 5,74 --- 8,08 8,08 8,08 --- --- --- --- ---
4 114,3 2,11 3,05 --- --- --- 6,02 6,02 6,02 --- 8,56 8,56 8,56 --- 11,13 --- 13,49 17,12
5 141,3 2,77 3,4 --- --- --- 6,55 6,55 6,55 --- 9,53 9,53 9,53 --- 12,7 --- 15,88 19,05
6 168,3 2,77 3,4 --- --- --- 7,11 7,11 7,11 --- 10,97 10,97 10,97 --- 14,27 --- 18,26 21,95
8 219,1 2,77 3,76 --- 6,35 7,04 8,18 8,18 8,18 10,31 12,7 12,7 12,7 15,09 18,26 20,62 23,01 22,23
10 273,1 3,4 4,19 --- 6,35 7,8 9,27 9,27 9,27 12,7 12,7 12,7 15,09 18,26 25,4 28,58 25,4 25,4
12 323,9 3,96 4,57 --- 6,35 8,38 9,53 9,53 10,31 14,27 12,7 12,7 17,48 21,44 25,4 28,58 33,32 25,4
14 355,6 3,96 4,78 6,35 7,92 9,53 --- 9,53 11,13 15,09 --- 12,7 19,05 23,83 27,79 31,75 35,71
16 406,4 4,19 4,78 6,35 7,92 9,53 --- 9,53 12,7 16,66 --- 12,7 21,44 26,19 30,96 36,53 40,49
18 457,2 4,19 4,78 6,35 7,92 11,13 --- 9,53 14,27 19,05 --- 12,7 23,83 29,36 34,93 39,67 45,24
20 508 4,78 5,54 6,35 9,53 12,7 --- 9,53 15,09 20,62 --- 12,7 26,19 32,54 38,1 44,45 50,01
22 558,8 4,78 5,54 6,35 9,53 12,7 --- 9,53 --- 22,23 --- 12,7 28,58 34,93 41,28 47,63 53,98
26 660,4 --- --- 7,92 12,7 --- --- 9,53 --- --- --- 12,7
28 711,2 --- --- 7,92 12,7 15,88 --- 9,53 --- --- --- 12,7
30 762 6,35 7,92 7,92 12,7 15,88 --- 9,53 --- --- --- 12,7
32 812,8 --- --- 7,92 12,7 15,88 17,48 9,53 17,48 --- --- 12,7
34 863,6 --- --- 7,92 12,7 15,88 17,48 9,53 17,48 --- --- 12,7
36 914,4 --- --- 7,92 12,7 15,88 19,05 9,53 19,05 --- --- 12,7
38 965,2 --- --- --- --- --- --- 9,53 --- --- --- 12,7
40 1016 --- --- --- --- --- --- 9,53 --- --- --- 12,7
42 1066,8 --- --- --- --- --- --- 9,53 --- --- --- 12,7
44 1117,6 --- --- --- --- --- --- 9,53 --- --- --- 12,7
46 1168,4 --- --- --- --- --- --- 9,53 --- --- --- 12,7
48 1219,2 --- --- --- --- --- --- 9,53 --- --- --- 12,7



Размеры ASME/ANSI труба B36.19M сваренная и безшовная нанесенная стальная



NPS

　

(дюймы)

Вне Dia.

(mm)

 Номинальная толщина стены (mm)
Sch5S (1) Sch10S (1) Sch40S Sch80S
1/8 10,3 --- 1,24 1,73 2,41
1/4 13,7 --- 1,65 2,24 3,02
3/8 17,1 --- 1,65 2,31 3,20
1/2 21,3 1,65 2,11 2,77 3,73
3/4 26,7 1,65 2,11 2,87 3,91
1 33,4 1,65 2,77 3,38 4,55
1 ¼ 42,2 1,65 2,77 3,56 4,85
1 ½ 48,3 1,65 2,77 3,68 5,08
2 60,3 1,65 2,77 3,91 5,54
½ 2 73 2,11 3,05 5,16 7,01
3 88,9 2,11 3,05 5,49 7,62
½ 3 101,6 2,11 3,05 5,74 8,08
4 114,3 2,11 3,05 6,02 8,56
5 141,3 2,77 3,4 6,55 9,53
6 168,3 2,77 3,4 7,11 10,97
8 219,1 2,77 3,76 8,18 12,70
10 273,1 3,40 4,19 9,27 12.70(2)
12 323,9 3,96 4,57 9.53(2) 12.70(2)
14 355,6 3,96 4.78(2) … …
16 406,4 4,19 4.78(2) … …
18 457,2 4,19 4.78(2) … …
20 508 4,78 5.54(2) … …
22 558,8 4,78 5.54(2) … …
24 660,4 5,54 6,35 … …
30 762 6,35 7,92 … …


Примечания:

  1. Толщины стены 5S и 10S расписания не позволяют продеть нитку в соответствии с ANSI/ASME B1.20.1
  2. Эти размеры не соответствуют ANSI/ASME B36.1M



Размер, размеры & допуски безшовной трубы (mm)

NPS *t/D Допуск, % от номинального
1/8" ~2,5" Все +20,0 -12,5
3" ~18" ≤5% +22,5 -12,5
3" ~18" >5% +15,0 -12,5
≥20 « >5% +15,0 -12,5

*t: номинальная толщина стены; D: приказанный вне диаметра.



Бирки:

Трубы из сплавной стали

,

Труба сплава безшовная стальная,

трубы из коррозионностойких сплавов
