Место происхождения | Китай |
Фирменное наименование | Kasugai |
Сертификация | ISO PED AD2000 |
Номер модели | C71500 ANSI B16.5/B16.47 WN |
Документ | Брошюра продукта PDF |

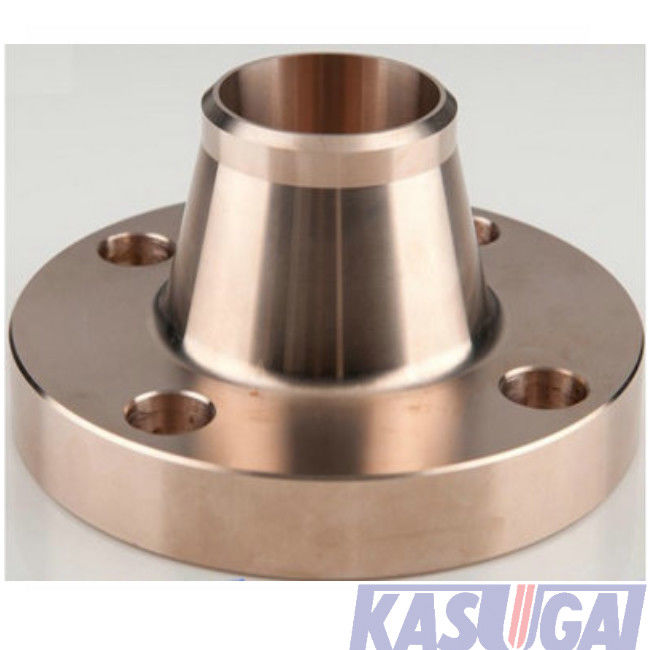

Фланцы шеи сварки никеля меди ANSI B16.5/B16.47 ASTM B151 C71500
Информация о продукте
Название продукта | Фланцы шеи сварки никеля меди ANSI B16.5/B16.47 ASTM B151 C71500 |
Ряд размера | 1/2' до 48" |
Класс давления | 150, 300, 400, 600, 900, 1500, 2500, |
Толщина | Sch10S к Sch160 |
Стандарты | ASME/ANSI B16.5/B16.47, JIS B2220 |
Тип | Шея сварки (WN) |
Размеры | ASME/ANSI B16.5/B16.47, изготовленные на заказ чертежи |
Начало | Китай |
Стандарты & материалы: ASTM B151
Химический состав ASTM B151 (%)
UNS | C | Ni | Pb | Fe | Mn | Zn | P | S | C |
C70600 | Остаток | 9.0-11.0 | 0,05 | 1.0-1.8 | 1,0 | 1,0 | |||
C71500 | Остаток | 29.0-33.0 | 0,05 | 0.40-1.0 | 1,0 | 1,0 |
Механические свойства ASTM B151 C71500
Код закала |
Dia. или дистанцируйте между параллельными поверхностями (mm) |
Прочность на растяжение, минута (MPa) | Прочность выхода на 0.5%Extension под нагрузкой, минутой (MPa) | Удлиненность в 4xDia или толщине образца, минуты (%) | |
O60, M30 | Круг, наговор и восьмиугольные бары штанги и квадратных | До 12, включающ | 360 | 125 | 30 |
Над 12 к 25, включающ | 330 | 125 | 30 | ||
Над 25 | 310 | 125 | 30 | ||
H01 | Круг, наговор и восьмиугольные бары штанги и квадратных | До 12, включающ | 450 | 345 | 10 |
Над 12 к 25, включающ | 415 | 310 | 15 | ||
Над 25 к 80, включающ | 380 | 240 | 20 | ||
Над 80 к 125, включающ | 310 | 125 | 20 | ||
H04 | До 12, включающ | 550 | 415 | 8 | |
Над 12 к 25, включающ | 515 | 400 | 10 | ||
Над 25 к 50, включающ | 485 | 380 | 10 | ||
O60 | Прямоугольные бары и формы | Все размеры | 310 | 105 | 30 |
H04 | Прямоугольные бары | До 12, включающ | 515 | 380 | 7 |
Над 12 к 25, включающ | 485 | 345 | 10 | ||
H04 | Формы | Все размеры | (По мере того как согласованный между изготовителем или поставщиком и покупателем) |
Тип фланца: Шея сварки (WN)
Фланец шеи сварки, также вызвал сплющенный фланец эпицентра деятельности или фланец высоко-эпицентра деятельности, вид фланца который может передислоцировать стресс к трубам, обеспечивающ уменшение в концентрации высоко-стресса на дне фланца. 2 сваривая фланца шеи конструируют – первый тип использован с трубами пока второе, более длинный тип нельзя использовать с трубами а с перерабатывающим предприятием. Фланец шеи сварки состоит из круглого штуцера который удлиняет за оправой окружности. Эти фланцы, типично изготовленные от вковки, фактически сварены к трубам.
Длинные фланцы шеи сварки (LWN)
Этот тип фланца сосчитан как фланцы высоко-эпицентра деятельности, которые были созданы поэтому стресс смог быть перенесен к трубе и уменьшать концентрацию напряжений на дне фланца.
Длинный сваривая фланец шеи главным образом приложен к конструкции сосуда под давлением действуя как сопло (как сопло thermowell). Прикрепляет общий сваривая фланец шеи в сосуд под давлением, часть трубы необходима, что с дополнительной заваркой. Фланец LWN с другой стороны прикрепляется сразу в сосуд, следовательно, его можно осмотреть как монолитно усиленное сопло. Он избегает сделать шов сварки на трубе для того чтобы служить фланцем и обеспечивает само-подкрепление.
Уменьшение фланца шеи сварки
Оно также вызвано уменьшение сваривающ фланец шеи, потому что шея фланца имеет уменьшая диаметр который сварить к трубе более небольшого диаметра.
Уменьшая фланец шеи сварки использован для того чтобы сделать уменьшение в диаметре трубы. Уменьшая соединение с отбортовкой кромки состоит из уменьшая фланца и стандартного фланца, действуя как штуцер редуктора. Как иллюстрировано в Figure-1, более большой конец уменьшения фланца a, который в контакте со стандартным фланцом b, как «размер из которого делается уменьшение»; более небольшой конец уменьшая фланца a, который будет сварен к трубе, как «размер к которому делается уменьшение». Подача должна путешествовать от более небольшого размера к большой. Если направление подачи было обращено, то строгое завихрение смогло превратиться.
Для того чтобы сделать уменьшение в линии трубы с 2 стандартными сваривая фланцами шеи, дополнительный редуктор будет использован как иллюстрировано в Figure-2. Общая длина этой конфигурации 2L+H, которое гораздо длиннее чем L+M уменьшая соединения с отбортовкой кромки как иллюстрировано в Figure-1. Она значит что польза уменьшения фланцов может эффектно сохранить космос в кукареканной ситуации. На самом деле, уменьшая фланец наиболее часто использован в установках с ограниченным космосом.
