Медные фланцы никеля
>
|
| Место происхождения | Китай |
| Фирменное наименование | Kasugai |
| Сертификация | ISO PED AD2000 |
| Номер модели | C70600 класс 150 TR ANSI B16.5 |
| Документ | Брошюра продукта PDF |

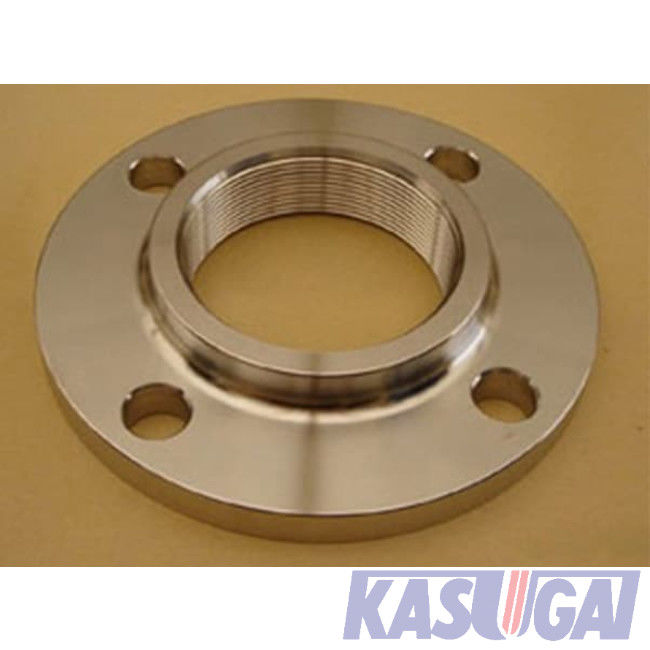

Фланцы меди класса 150 ANSI B16.5 ASTM B151 C70600 продетые нитку никелем (TR)
Информация о продукте
| Название продукта | Фланцы меди класса 150 ANSI B16.5 ASTM B151 C70600 продетые нитку никелем (TR) |
| Ряд размера | 1/2' до 24" |
| Класс давления | 150, 300, 400, 600, 900, 1500, 2500, |
| Толщина | Sch10S к Sch160 |
| Стандарты | ASME/ANSI B16.5/B16.47, JIS B2220 |
| Тип | Продетый нитку (TR) |
| Размеры | ASME/ANSI B16.5/B16.47, изготовленные на заказ чертежи |
| Начало | Китай |
Стандарты & материалы: ASTM B151
Химический состав ASTM B151 (%)
| UNS | C | Ni | Pb | Fe | Mn | Zn | P | S | C |
| C70600 | Остаток | 9.0-11.0 | 0,05 | 1.0-1.8 | 1,0 | 1,0 | |||
| C71500 | Остаток | 29.0-33.0 | 0,05 | 0.40-1.0 | 1,0 | 1,0 |
Механические свойства ASTM B151 C70600
| Код закала | Dia. или дистанцируйте между параллельными поверхностями (mm) | Прочность на растяжение, минута (MPa) | Прочность выхода на 0.5%Extension под нагрузкой, минутой (MPa) | Удлиненность в 4xDia или толщине образца, минуты (%) | |
| O60, M30 | Круг, наговор и восьмиугольные бары штанги и квадратных | Все размеры | 260 | 105 | 30 |
| H04 | Круг, наговор и восьмиугольные бары штанги и квадратных | До 9,5, включающ | 415 | 260 | 10 |
| Над 9,5 к 25, включающ | 345 | 205 | 15 | ||
| Над 25 к 80, включающ | 275 | 105 | 30 | ||
| Над 80 к 125, включающ | 260 | 105 | 20 | ||
| O60 | Прямоугольные бары и формы | Все размеры | 260 | 105 | 30 |
| H04 | Прямоугольные бары | До 9,5, включающ | 380 | 205 | 10 |
| Над 9,5 к 12, включающ | 345 | 195 | 12 | ||
| Over12 до 80, включающ | 275 | 115 | 20 | ||
| H04 | Формы | Все размеры | (По мере того как согласованный между изготовителем или поставщиком и покупателем) | ||
Тип фланца: Продетый нитку фланец
Продетый нитку фланец изготовленный в соответствии с ASME B16.5 подобен выскальзыванию на фланце, но скважина будет иметь коническую трубную резьбу соответствуя ASME B1.20.1. Поток будет концентрический с осью отверстия фланца, и изменения в соответствии (перпендикуляр к стороне фланца) не превысят 5 mm на метр. Продетые нитку фланцы доступны в размерах NPS 1/2 через NPS 24 для оценок давления класса 150, класса 300, класса 400, класса 600 и класса 900. Размеры на класс 1500 и класс 2500 доступны от NPS 1/2 к NPS 2-1/2.
Классифицируйте 150 продетых нитку фланцов сделайте без зенкеровати по цилиндру. Потоки будут скошены приблизительно к главному диаметру потока на задней части фланца под углом приблизительно 45 градусов с осью потока. Скосите будет концентрическим с потоком и включит в измерении длины потока. Класс 300 и более высокие фланцы класса давления будут сделаны с зенкероватью по цилиндру на задней части фланца. Потоки будут скошены к диаметру зенкеровати по цилиндру под углом приблизительно 45 градусов с осью потоков. Зенкеровать по цилиндру и скосить будет концентрическая с потоком.
Размеры фланца класса 150 ASME B16.5 продетого нитку
Типичный чертеж для фланца класса 150 продетого нитку с поднятой стороной (RF), ASME B16.5.
И болт машины с гайками и болт стержня с гайками можно приложить к 150# продели нитку фланец.
| NPS | D | G | X | K | n | d | l | L | h | Y | T |
| 1/2 | 90 | 34,9 | 30 | 60,3 | 4 | 5/8 | 1/2 | 55 | 16 | 14 | 9,6 |
| 3/4 | 100 | 42,9 | 38 | 69,9 | 4 | 5/8 | 1/2 | 65 | 16 | 14 | 11,2 |
| 1 | 110 | 50,8 | 49 | 79,4 | 4 | 5/8 | 1/2 | 65 | 17 | 16 | 12,7 |
| 1-1/4 | 115 | 63,5 | 59 | 88,9 | 4 | 5/8 | 1/2 | 70 | 21 | 19 | 14,3 |
| 1-1/2 | 125 | 73,0 | 65 | 98,4 | 4 | 5/8 | 1/2 | 70 | 22 | 21 | 15,9 |
| 2 | 150 | 92,1 | 78 | 120,7 | 4 | 3/4 | 5/8 | 85 | 25 | 24 | 17,5 |
| 2-1/2 | 180 | 104,8 | 90 | 139,7 | 4 | 3/4 | 5/8 | 90 | 29 | 27 | 20,7 |
| 3 | 190 | 127,0 | 108 | 152,4 | 4 | 3/4 | 5/8 | 90 | 30 | 29 | 22,3 |
| 3-1/2 | 215 | 139,7 | 122 | 177,8 | 8 | 3/4 | 5/8 | 90 | 32 | 30 | 22,3 |
| 4 | 230 | 157,2 | 135 | 190,5 | 8 | 3/4 | 5/8 | 90 | 33 | 32 | 22,3 |
| 5 | 255 | 185,7 | 164 | 215,9 | 8 | 7/8 | 3/4 | 95 | 36 | 35 | 22,3 |
| 6 | 280 | 215,9 | 192 | 241,3 | 8 | 7/8 | 3/4 | 100 | 40 | 38 | 23,9 |
| 8 | 345 | 269,9 | 246 | 298,5 | 8 | 7/8 | 3/4 | 110 | 44 | 43 | 27,0 |
| 10 | 405 | 323,8 | 305 | 362,0 | 12 | 1 | 7/8 | 115 | 49 | 48 | 28,6 |
| 12 | 485 | 381,0 | 365 | 431,8 | 12 | 1 | 7/8 | 120 | 56 | 54 | 30,2 |
| 14 | 535 | 412,8 | 400 | 476,3 | 12 | 1-1/8 | 1 | 135 | 57 | 56 | 33,4 |
| 16 | 595 | 469,9 | 457 | 539,8 | 16 | 1-1/8 | 1 | 135 | 64 | 62 | 35,0 |
| 18 | 635 | 533,4 | 505 | 577,9 | 16 | 1-1/4 | 1-1/8 | 145 | 68 | 67 | 38,1 |
| 20 | 700 | 584,2 | 559 | 635,0 | 20 | 1-1/4 | 1-1/8 | 160 | 73 | 71 | 41,3 |
| 22 | 750 | 641,4 | 610 | 692,2 | 20 | 1-3/8 | 1-1/4 | 170 | … | 78 | 44,5 |
| 24 | 815 | 692,2 | 663 | 749,3 | 20 | 1-3/8 | 1-1/4 | 170 | 83 | 81 | 46,1 |
Общее примечание: Все размеры в миллиметрах за исключением того, что d и l обеспечены в дюйме. Для всех продетых нитку фланцов класса 150, t (высота поднятой стороны) =2mm.
Примечания: D: вне диаметра фланца; K: диаметр круга болта; G: вне диаметра поднятой стороны; X: диаметр эпицентра деятельности на основании; n: количество болтов; d: диаметр отверстий для болтов; l: диаметр болтов; L: длина болтов стержня для 2 стороны поднятой mm; h: минимальная длина потока; Y: длина через эпицентр деятельности; T: минимальная толщина фланца.
