Фланцы трубы нержавеющей стали
>
|
| Место происхождения | Китай |
| Фирменное наименование | Kasugai |
| Сертификация | ISO PED AD2000 |
| Номер модели | SUS 304 VG FF 65A |
| Документ | Брошюра продукта PDF |

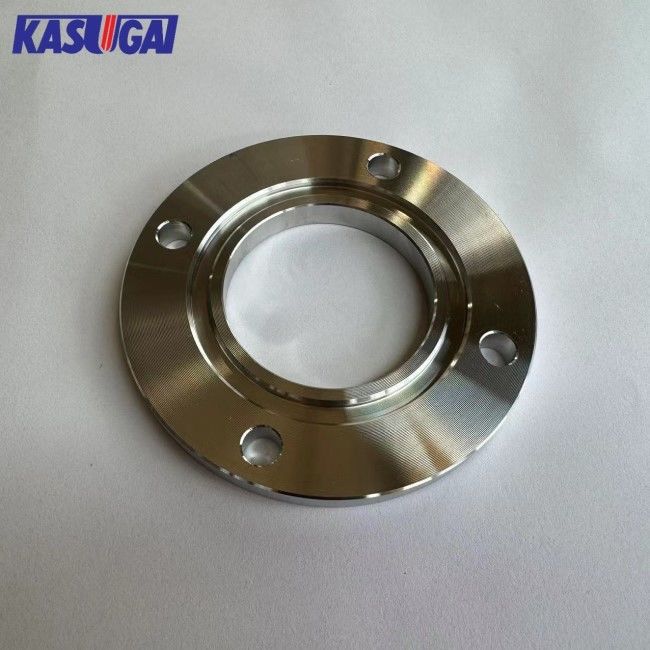

JIS SUS304 VG-FF 65A Вакуумный (VG) фланц из нержавеющей стали с полной поверхностью (FF)
Фланц JIS VG/VF используется в основном в вакуумных распределительных трубах и камерах.
Информация о продукте
| Наименование продукта | JIS SUS304 VG-FF 65A Фланц |
| Диапазон размеров | OD145 мм Толщина 10 мм |
| Класс давления | 10 тысяч. |
| Стандарты | JIS B2290 (ISO 1906) |
| Тип лица | Полное лицо (FF) |
| Материалы | SUS304 |
| Производство | Китай |
Размеры фланца JIS VG (мм)
|
Номинальный размер трубы Размер |
Фланц No | D | Слишком много | Толщина | Дырки для болтов | Модель болта | Прокладка | ||||
| T | В | Нет, нет, нет. | H | G1 | G2 | S | |||||
| 10А | VG-10 | 17.3 | 70 | 8 | 50 | 4 | 10 | М8 | 34 | 24 | 3 |
| 20А | VG-20 | 27.2 | 80 | 8 | 60 | 4 | 10 | М8 | 44 | 34 | 3 |
| 25А | VG-25 | 34.0 | 90 | 8 | 70 | 4 | 10 | М8 | 50 | 40 | 3 |
| 40А | VG-40 | 48.6 | 105 | 10 | 85 | 4 | 10 | М8 | 65 | 55 | 3 |
| 50А | VG-50 | 60.5 | 120 | 10 | 100 | 4 | 10 | М8 | 80 | 70 | 3 |
| 65А | VG-65 | 76.3 | 145 | 10 | 120 | 4 | 12 | M10 | 95 | 85 | 3 |
| 80А | VG-80 | 89.1 | 160 | 12 | 135 | 4 | 12 | M10 | 110 | 100 | 3 |
| 100А | VG-100 | 114.3 | 185 | 12 | 160 | 8 | 12 | M10 | 130 | 120 | 3 |
| 125А | VG-125 | 139.8 | 210 | 12 | 185 | 8 | 12 | M10 | 160 | 150 | 3 |
| 150A | VG-150 | 165.2 | 235 | 12 | 210 | 8 | 12 | M10 | 185 | 175 | 3 |
| 200А | VG-200 | 216.3 | 300 | 16 | 270 | 8 | 15 | M12 | 241 | 225 | 4.5 |
| 250А | VG-250 | 267.4 | 350 | 16 | 320 | 12 | 15 | M12 | 291 | 275 | 4.5 |
| 300А | VG-300 | 318.5 | 400 | 16 | 370 | 12 | 15 | M12 | 341 | 325 | 4.5 |
| 350А | VG-350 | 355.6 | 450 | 20 | 420 | 12 | 15 | M12 | 396 | 380 | 4.5 |
| 400A | VG-400 | 406.4 | 520 | 20 | 480 | 12 | 19 | М16 | 446 | 430 | 4.5 |
| 450A | VG-450 | 457.2 | 575 | 20 | 553 | 16 | 19 | М16 | 504 | 480 | 7 |
| 500 А | VG-500 | 508.0 | 625 | 22 | 585 | 16 | 19 | М16 | 554 | 530 | 7 |
Материал:Нержавеющая сталь SUS304
Материал SUS304 является японским стандартом JIS и наиболее часто используемой нержавеющей стали, содержащей 18% Cr и 8% Ni.Он может поддерживать хорошую прочность и теплостойкость в условиях высокой и низкой температуры, а также имеет хорошую коррозионную стойкость, свариваемость, холодную обработку и механические свойства в мягкой атмосфере.
SUS304 Химический состав нержавеющей стали
| Стандартный | Уровень | C≤ | Si≤ | Mn≤ | P≤ | S≤ | КР | Ни. |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18-20 лет | Восемь до десяти.5 |
SUS304 Механические свойства нержавеющей стали
| Стандартный | Уровень |
Диа. (мм) |
Сила урожая (Н/мм2) |
Прочность на растяжение (Н/мм2) |
Удлинение (%) |
Твердость (HB) |
Твердость (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤ 200 |
Тип лица-FF Полная лицо
Фланц с полным лицом имеет поверхность уплотнения в той же плоскости, что и лицом с кругом болтовки.Применения используют плоские фасады фланцев часто те, в которых спаривание фланца или фланцевой фитинга изготавливается из литья.
Полное лицо-FF
в соответствии с классификацией поверхности уплотнения и обозначением JIS B2220
