Фланцы трубы нержавеющей стали
>
|
| Место происхождения | Китай |
| Фирменное наименование | Kasugai |
| Сертификация | ISO, PED, AD2000 |
| Номер модели | JIS SUS304 PL-LJ Сплит 10K 80A |
| Документ | Брошюра продукта PDF |

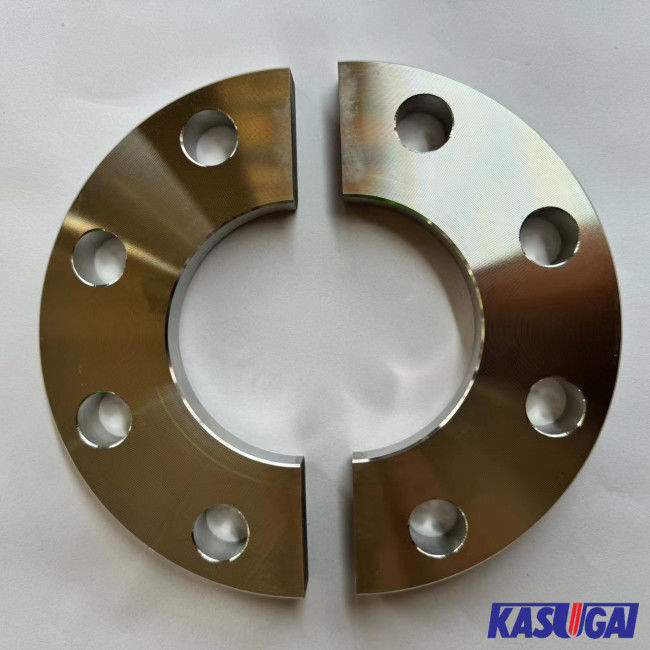

JIS SUS304 PL-LJ 10K 80A Плитка из нержавеющей стали
Сплит фланцы состоят из двух частей, которые могут быть надежно закреплены между собой с помощью гайков и болтов.Производители расщепленных фланцев рекомендуют использовать эти фланцы в качестве плоских фланцев путем удаления поднятого выступа на внешней стороне фланца.
Информация о продукте
| Наименование продукта | JIS SUS304 PL-LJ 10K 80A Плитка из нержавеющей стали |
| Размер | DN80, OD185mm, ID91.6mm, толщина 18mm |
| Класс давления | 10 тысяч. |
| Стандарты | JIS B2220, JIS B2203 |
| Тип лица | Сустав бедра (LJ) |
| Материалы | SUS304 |
| Производство | Китай |
Материал:Нержавеющая сталь SUS304
Материал SUS304 является японским стандартом JIS и наиболее часто используемой нержавеющей стали, содержащей 18% Cr и 8% Ni.Он может поддерживать хорошую прочность и теплостойкость в условиях высокой и низкой температуры, а также имеет хорошую коррозионную стойкость, свариваемость, холодную обработку и механические свойства в мягкой атмосфере.
SUS304 Химический состав нержавеющей стали
| Стандартный | Уровень | C≤ | Si≤ | Mn≤ | P≤ | S≤ | КР | Ни. |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18-20 лет | Восемь до десяти.5 |
SUS304 Механические свойства нержавеющей стали
| Стандартный | Уровень |
Диа. (мм) |
Сила урожая (Н/мм2) |
Прочность на растяжение (Н/мм2) |
Удлинение (%) |
Твердость (HB) |
Твердость (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤ 200 |
JIS 10K Размеры расчлененного фланца (мм)
| Номинальный размер трубы | Проводка | Внутри Дии. | На улице Дии. | Толщина | Дырки для болтов | |||
| Дюйм | Ммм. | А. | D | t | В | Нет, нет, нет. | h | |
| 3/4 | 20 | 27.2 | 28.9 | 100 | 14 | 75 | 4 | 15 |
| 1 | 25 | 34.0 | 35.6 | 125 | 14 | 90 | 4 | 19 |
| 1-1/4 | 32 | 42.7 | 44.3 | 135 | 16 | 100 | 4 | 19 |
| 1-1/2 | 40 | 48.6 | 50.4 | 140 | 16 | 105 | 4 | 19 |
| 2 | 50 | 60.5 | 62.7 | 155 | 16 | 120 | 4 | 19 |
| 2-1/2 | 65 | 76.3 | 78.7 | 175 | 18 | 140 | 4 | 19 |
| 3 | 80 | 89.1 | 91.6 | 185 | 18 | 150 | 8 | 19 |
| 4 | 100 | 114.3 | 116.9 | 210 | 18 | 175 | 8 | 19 |
| 5 | 125 | 139.8 | 143.0 | 250 | 20 | 210 | 8 | 23 |
| 6 | 150 | 165.2 | 168.4 | 280 | 22 | 240 | 8 | 23 |
| 8 | 200 | 216.3 | 219.5 | 330 | 22 | 290 | 12 | 23 |
| 10 | 250 | 267.4 | 271.7 | 400 | 24 | 355 | 12 | 25 |
| 12 | 300 | 318.5 | 322.8 | 445 | 24 | 400 | 16 | 25 |
Примечание:
