Фланцы трубы нержавеющей стали
>
|
| Место происхождения | КНР |
| Фирменное наименование | Kasugai |
| Номер модели | SUS304 20K BL-RF |
| Документ | Брошюра продукта PDF |

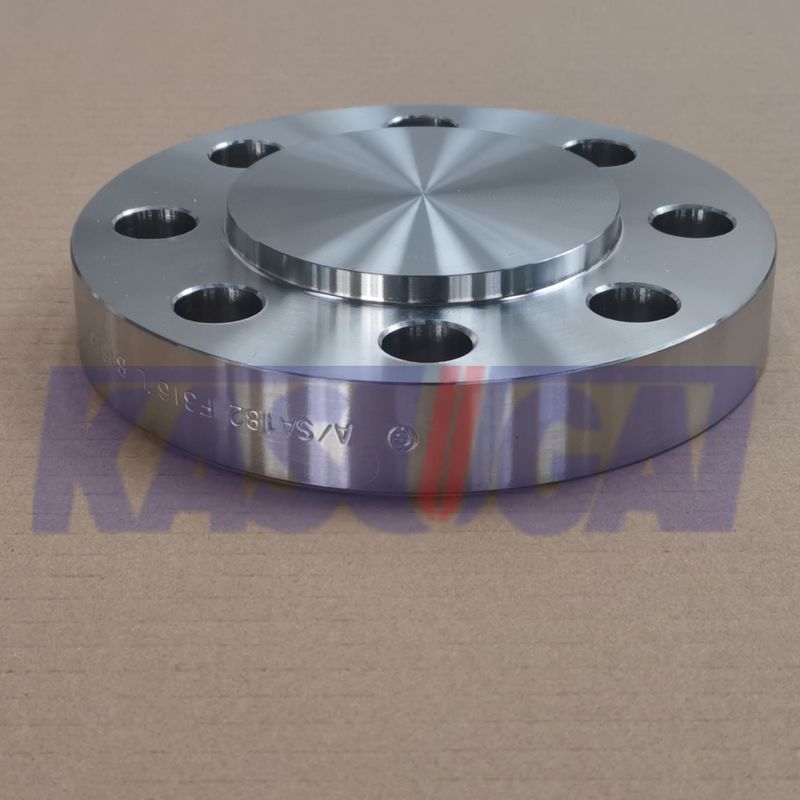

SUS304 10K BL-RF JIS Стандартная нержавеющая сталь с поднятым фасадом
Информация о продукте
Фланцевая челюсть из нержавеющей стали является типом фланцевой челюсти из нержавеющей стали, которая имеет дизайн поднятой челюсти на уплотнительной поверхности.Нержавеющая сталь слепые поднятые фасады фланцев, как правило, изготовлены из нержавеющей стали, таких как 304Нержавеющая сталь обладает превосходной коррозионной стойкостью, долговечностью и прочностью, что делает ее подходящей для широкого спектра применений.Слепой фланц имеет поднятую сторону на уплотнительной поверхностиПовышенная поверхность обеспечивает плоскую поверхность для лучшего контакта с уплотнением, что облегчает безопасную и безпропускную уплотнение, когда фланц застегивается к другому фланцу или оборудованию.
| Наименование продукта | SUS304 10K BL-RF JIS Стандартная нержавеющая сталь с поднятым фасадом |
| Диапазон размеров | от 3/8 до 60 |
| Класс давления | 10K (10kg/cm)2) |
| Стандарты | JISB2220 |
| Тип лица | БЛРФ слепо поднятое лицо |
| Материалы | SUS304 |
| Производство | Китай |
| Применение |
Насосы, клапаны и сосуды в производстве и пищевой промышленности. Трубопроводы в промышленных водопроводных системах. Теплообменники и системы отопления всех размеров. Поддержка в горнодобывающей отрасли. Ядерные энергетические системы |
Скрытый фланц - это плоский диск без центрального отверстия.Слепой фланс также может быть использован для создания точки доступа к обслуживанию в системе.
SUS304 Химический состав нержавеющей стали
| Стандартный | Уровень | C≤ | Si≤ | Mn≤ | P≤ | S≤ | КР | Ни. |
| JIS G4303 | SUS304 | 0.08 | 1.00 | 2.00 | 0.045 | 0.030 | 18-20 лет | Восемь до десяти.5 |
SUS304 Механические свойства нержавеющей стали
| Стандартный | Уровень |
Диа. (мм) |
Сила урожая (Н/мм2) |
Прочность на растяжение (Н/мм2) |
Удлинение (%) |
Твердость (HB) |
Твердость (HV) |
| JIS G4303 | SUS304 | d≤180 | ≥205 | ≥520 | 40 | ≤187 | ≤ 200 |
Тип лицаБЛРФ - слепое поднятое лицо
Слепой фланц - это круглая пластина с отверстием и твердой поверхностью, которая используется для уплотнения трубопровода или для создания конечного потока.трубопроводСкрытый фланц помещается между двумя открытыми фланцами, чтобы предотвратить поток жидкости по трубопроводу.
Слепой фланс обычно необходим при проведении технического обслуживания или ремонта трубопровода, поскольку поток в трубопроводе должен быть остановлен для технического обслуживания.Но ближайший клапан может быть в километрах от места ремонта.В результате установка слепого фланца на трубопроводе намного экономичнее.
Фланц с поднятым лицом является наиболее распространенным типом, используемым в технологических установках, и его легко определить.Он называется поднятым лицом, потому что поверхности уплотнителей поднимаются выше лицом болтингаЭтот тип поверхности позволяет использовать широкое сочетание конструкций уплотнений, включая типы плоских кольцевых листов и металлических композитов, таких как спиральная рана и двойные формы.Цель RF фланца заключается в том, чтобы сконцентрировать больше давления на меньшей площади уплотнения и, таким образом, увеличить возможности сдерживания давления соединения.
JIS Фланц 10K (10 кг/см)2) Размеры (мм)
| Номинальный размер | Толщина фланца | Диаметр узла Маленький боковой диаметр | Диаграмма центра Большая Диаграмма стороны | Конечный узел | Общая длина фланца | Расколоты(20) | Радиус филета | Заместительные размеры WN(21) | ||||||||
| t | t | а) | а) | b | b(19) | x | x | T | T | c | r | r(2) | t | x | ||
| А. | За исключением BL | BL | SOH, SW, LJ,TR | WN | SOH,SW,LJ,TR | WN, IT | WN | ИТ | SOH, SW, LJ, TR | WN | Л.Д. | SOH, SW, LJ, TR | WN, IT | WN | ||
| 10 | 12 | 12 | 23 | 17.3 | 26 | 28 | 1.25 | 1.25 | 16 | 29 | — | 4 | 4 | — | — | |
| 15 | 12 | 12 | 27 | 21.7 | 30 | 33 | 1.25 | 1.25 | 16 | 31 | 3 | 4 | 4 | — | — | |
| 20 | 14 | 14 | 33 | 27.2 | 36 | 38 | 1.25 | 1.25 | 20 | 32 | 3 | 4 | 4 | — | — | |
| 25 | 14 | 14 | 41 | 34.0 | 44 | 47 | 1.25 | 1.25 | 20 | 36 | 3 | 4 | 4 | — | — | |
| 32 | 16 | 16 | 50 | 42.7 | 53 | 56 | 1.25 | 1.25 | 22 | 38 | 4 | 4 | 4 | — | — | |
| 40 | 16 | 16 | 56 | 48.6 | 60 | 62 | 1.25 | 1.25 | 24 | 38 | 4 | 4 | 4 | — | — | |
| 50 | 16 | 16 | 69 | 60.5 | 73 | 75 | 1.25 | 1.25 | 24 | 40 | 4 | 4 | 4 | — | — | |
| 65 | 18 | 18 | 86 | 76.3 | 91 | 92 | 1.25 | 1.25 | 27 | 44 | 5 | 4 | 4 | — | — | |
| 80 | 18 | 18 | 99 | 89.1 | 105 | 105 | 1.25 | 1.25 | 30 | 45 | 5 | 4 | 5 | — | — | |
| 90 | 18 | 18 | — | 101.6 | — | 117 | 1.25 | 1.25 | — | 45 | 5 | — | 5 | — | — | |
| 100 | 18 | 18 | 127 | 114.3 | 130 | 130 | 1.25 | 1.25 | 36 | 45 | 5 | 4 | 5 | — | — | |
| 125 | 20 | 20 | 154 | 139.8 | 161 | 156 | 1.25 | 1.25 | 40 | 47 | 6 | 4 | 5 | — | — | |
| 150 | 22 | 22 | 182 | 165.2 | 189 | 184 | 1.25 | 1.25 | 40 | 53 | 6 | 4 | 5 | — | — | |
| 175 | 22 | 22 | — | 190.7 | — | 210 | 1.25 | 1.25 | — | 55 | — | — | 5 | — | — | |
| 200 | 22 | 22 | — | 216.3 | — | 238 | 1.25 | 1.25 | — | 58 | 6 | — | 5 | — | — | |
| 225 | 22 | 22 | — | 241.8 | — | 261 | 1.25 | 1.25 | — | 58 | — | — | 5 | — | — | |
| 250 | 24 | 24 | 288 | 267.4 | 292 | 292 | 1.25 | 1.25 | 36 | 65 | 6 | 6 | 6 | — | — | |
| 300 | 24 | 24 | 340 | 318.5 | 346 | 345 | 1.25 | 1.25 | 38 | 68 | 9 | 6 | 6 | — | — | |
| 350 | 26 | 26 | 380 | 355.6 | 386 | 388 | 1.25 | 1.25 | 42 | 79 | 9 | 6 | 6 | — | — | |
| 400 | 28 | 28 | 436 | 406.4 | 442 | 442 | 1.25 | 1.25 | 44 | 85 | 9 | 6 | 6 | — | — | |
| 450 | 30 | 30 | 496 | 457.2 | 502 | 495 | 1.25 | 1.25 | 48 | 90 | 9 | 6 | 6 | — | — | |
| 500 | 30 | 30 | 548 | 508.0 | 554 | 546 | 1.5 | 1.5 | 48 | 99 | 9 | 6 | 6 | 40 | 1.25 | |
| 550 | 32 | 34 | 604 | 558.8 | 610 | 597 | 1.75 | 1.75 | 52 | 111 | 9 | 6 | 6 | 42 | 1.5 | |
| 600 | 32 | 36 | 656 | 609.6 | 662 | 648 | 1.75 | 1.75 | 52 | 112 | 9 | 6 | 6 | 42 | 1.5 | |
| 650 | 34 | 38 | 706 | 660.4 | 712 | 700 | 1.75 | 1.75 | 56 | 116 | — | 6 | 6 | 44 | 1.5 | |
| 700 | 34 | 40 | 762 | 711.2 | 770 | 754 | 2 | 2 | 58 | 132 | — | 6 | 6 | 56 | 1.5 | |
| 750 | 36 | 44 | 816 | 762.0 | 824 | 807 | 2 | 2 | 62 | 139 | — | 6 | 6 | 60 | 1.5 | |
| 800 | 36 | 46 | 868 | 812.8 | 876 | 858 | 2 | 2 | 64 | 139 | — | 6 | 6 | 60 | 1.5 | |
| 850 | 36 | 48 | 920 | 863.6 | 928 | 908 | 2 | 2 | 66 | 139 | — | 6 | 6 | 60 | 1.5 | |
| 900 | 38 | 50 | 971 | 914.4 | 979 | 959 | 2 | 2 | 70 | 140 | — | 6 | 6 | 62 | 1.5 | |
| 1000 | 40 | 56 | 1073 | 1016.0 | 1081 | 1065 | 2 | 2 | 74 | 151 | — | 6 | 6 | 66 | 1.5 | |
| 1100 | 42 | 62 | 1175 | 1117.6 | 1185 | 1174 | 2 | 2 | 95 | 170 | — | 8 | 10 | 72 | 1.5 | |
| 1200 | 44 | 66 | 1278 | 1219.2 | 1290 | 1281 | 2 | 2 | 101 | 182 | — | 8 | 10 | 76 | 1.5 | |
| 1350 | 48 | 74 | 1432 | 1371.6 | 1450 | 1438 | 2 | 2 | 110 | 200 | — | 8 | 10 | 82 | 1.5 | |
| 1500 | 50 | 82 | 1585 | 1524.0 | 1605 | 1598 | 2 | 2 | 123 | 218 | — | 8 | 12 | 88 | 1.5 | |
Примечание:
(19)Для IT-фланцев это измерение показано для справки.
(20)Это может быть округлено с размерами c как радиус
(21)Это измерение может быть определено по соглашению заинтересованных сторон.
