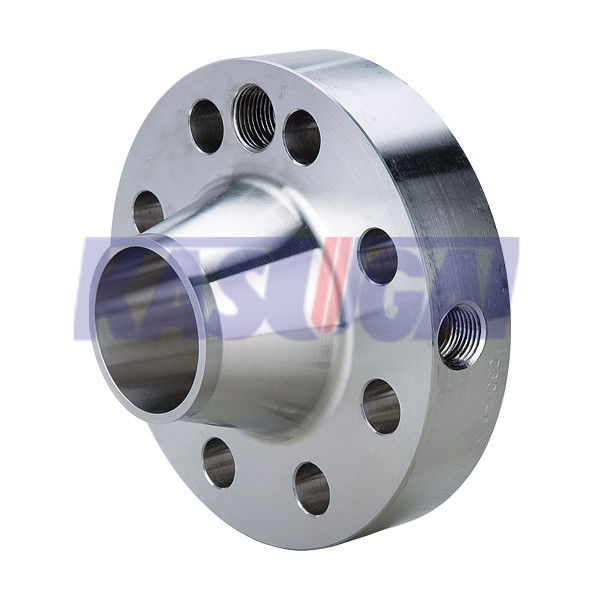

Размеры отверстия сварка шея RF фланцы ASME B16.36 класс 300

Размеры Орифицированные сварные шейные RF фланцы ASME B16.36 Класс 300

Размеры отверстия шейки сварки RF фланги Информация

Размер фланца относится к номинальному размеру трубы (NPS) фланца.начиная с 1/2 "NPS и увеличиваясь до больших размеров в соответствии со специфическими требованиями приложения.

Толщина фланца варьируется в зависимости от давления и размера фланца.Толщина обычно устанавливается в соответствии с температурно-нагнетательными значениями, предусмотренными применимым стандартом..

• Размеры в миллиметрах, за исключением болтов и отверстий.
• Высота поднятого лица (RF) в КЛАСС 300 составляет 2 мм.
• Все остальные размеры соответствуют ASME B16.5.
• Для фланцев кольцевого соединения, более крупных, чем NPS 3, потребуются угловые кнопки измерителя.

• При необходимости могут быть поставлены другие размеры НПТ.
• Длины болтов для поднятых фланцев лица включают допустимую толщину отверстия и уплотнения
  6 мм (0,25 дюйма) для NPS 1 до NPS 12.
  допустимость 15 мм (0,62 дюйма) для NPS 1 до NPS 3.
• Продолжительность (B) должна быть указана покупателем.
• Протяженность болта не включает в себя высоту шафров (точек).

Толерантность
Допустимые отклонения для всех размеров должны быть такими, как показано в ASME B16.5, за исключением указанных ниже.

Местонахождение крана давления
Толерантность на месте центра отверстия крана от поверхности фланца должна быть..

• ±0,5 мм (±0,02 дюйма) для фланцев, меньших NPS 4
• ± 0,8 мм (± 0,03 дюйма) для фланцев NPS 4 и более крупных

Диаметр отверстия

• Допустимость диаметра отверстия (только для фланцев сварной шеи) составляет ± 0,5% от номинального значения.
