Фланец углерода стальной
>
|
| Место происхождения | Китай |
| Фирменное наименование | Kasugai |
| Номер модели | ASTM A105 ASME/ANSI B16.5 ТАК BL LJF TR RF |
| Документ | Брошюра продукта PDF |

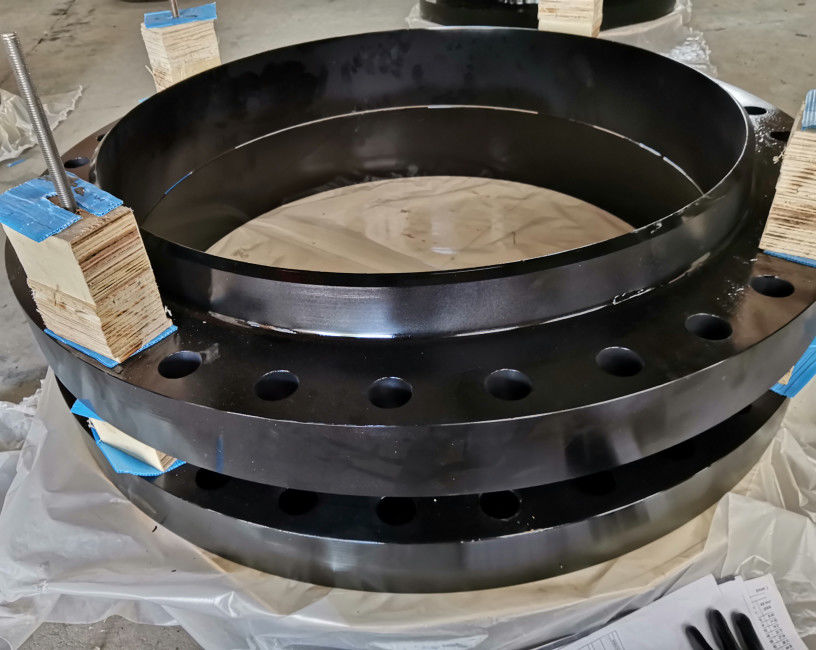

Выкованная сталь углерода служит фланцем класс 600 ASTM A105 ASME/ANSI B16.5
Фланцы ASTM A105 выкованные фланцы стали углерода для окружающего и более высокотемпературного обслуживания в системах давления. Эти фланцы могут быть изготовлены в соответствии с разнообразие стандартными техническими условиями покрывая ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, SP 44 MSS, API 605, и фланцы API 6A, etc. сделанные к материалу ASTM A105 ограничены максимальный вес 4540 kg.
Информация о продукте
| Название продукта | Класс 600 фланца углерода ASTM A105 B16.5 стальной |
| Ряд размера | Размер: 1/2» до 24" |
| Класс давления | Класс 600 |
| Стандарты | ASTM A105 |
| Общий тип стороны | WN SW BL LJ RJ ТАК |
| Спецификация | ANSI B16.5 |
| Покрытие | Антиржавейная краска, смогла и горячее гальванизированное погружение, покрытый цинк, желтое прозрачное, краска масла черная |
Химический состав ASTM A105 (%)
| Стальной класс |
C максимальный |
Si | Mn |
P максимальный |
S максимальный |
Ni максимальный |
Cr максимальный |
Mo максимальный |
N |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 |
Свойства ASTM A105 механические
| Стальной класс | Прочность на растяжение | Прочность выхода | Удлиненность в 2in | Уменьшение зоны |
Solutioning Температура |
Гасить охлаждает |
| минута | минута | минута | минута | минута | ниже | |
| A105 | 485 | 250 | 22 | 30 |
Размеры фланца ANSI B16.5 (mm) - класс 600
| Номинальный размер | Вне Dia. | Толщина | Длина через эпицентр деятельности | Dia. эпицентра деятельности | Поднятый Dia стороны. | Радиус внешнего закругления скважины | Глубина гнезда | Зенкеровать по цилиндру | Длина потока | Отверстия для болтов | |||||
| WN |
ТАК SW TR |
LJ | LJ | SW | TR | Dia круга болта. | Никакой | Dia. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
| 15 | 1/2 | 95 | 14,3 | 52,3 | 22 | 38,0 | 35,1 | 3 | 10 | 23,5 | 15,7 | 66,5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15,8 | 57,2 | 25 | 48,0 | 42,9 | 3 | 11 | 29,0 | 15,7 | 82,6 | 4 | 19 | |
| 25 | 1 | 124 | 17,6 | 62,0 | 27 | 54,0 | 50,8 | 3 | 13 | 36,0 | 17,5 | 88,9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 20,6 | 66,5 | 28 | 63,5 | 63,5 | 5 | 14 | 44,5 | 20,6 | 98,6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 22,4 | 69,8 | 32 | 70,0 | 73,2 | 6 | 16 | 50,5 | 22,4 | 114,3 | 4 | 22 | |
| 50 | 2 | 165 | 25,4 | 73,2 | 37 | 84,0 | 91,9 | 8 | 18 | 63,5 | 28,4 | 127,0 | 8 | 19 | |
| 65 | 2-/21 | 190 | 28,5 | 79,2 | 41 | 100 | 104,6 | 8 | 19 | 76,0 | 31,8 | 149,4 | 8 | 22 | |
| 80 | 3 | 210 | 31,8 | 82,6 | 46 | 117 | 127,0 | 10 | 21 | 92,0 | 35,1 | 168,1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 35,1 | 85,9 | 49 | 133 | 139,7 | 10 | - | 105,0 | 39,6 | 184,2 | 8 | 26 | |
| 100 | 4 | 273 | 38,1 | 101,6 | 54 | 152 | 157,2 | 11 | - | 118,0 | 41,1 | 219,5 | 8 | 26 | |
| 125 | 5 | 330 | 44,5 | 114,3 | 60 | 189 | 185,7 | 11 | - | 145,0 | 47,8 | 266,7 | 8 | 29 | |
| 150 | 6 | 356 | 47,8 | 117,3 | 67 | 222 | 215,9 | 13 | - | 171,0 | 50,8 | 292,1 | 12 | 29 | |
| 200 | 8 | 419 | 55,7 | 133,4 | 76 | 273 | 269,7 | 13 | - | 222,0 | 57,2 | 349,2 | 12 | 32 | |
| 250 | 10 | 510 | 63,5 | 152,4 | 86 | 111 | 343 | 323,8 | - | 276,0 | 65,0 | 431,8 | 16 | 35 | |
| 300 | 12 | 560 | 66,6 | 155,4 | 92 | 117 | 400 | 381,0 | - | 329,0 | 69,9 | 489,0 | 20 | 35 | |
| 350 | 14 | 605 | 69,9 | 165,1 | 94 | 127 | 432 | 412,8 | - | 360,0 | 73,2 | 527,0 | 20 | 39 | |
| 400 | 16 | 685 | 76,2 | 177,8 | 106 | 140 | 495 | 469,9 | - | 411,0 | 77,7 | 603,2 | 20 | 42 | |
| 450 | 18 | 745 | 82,6 | 184,2 | 117 | 152 | 546 | 533,4 | - | 462,0 | 79,2 | 654,0 | 20 | 45 | |
| 500 | 20 | 815 | 88,9 | 190,5 | 127 | 165 | 610 | 584,2 | - | 513,0 | 82,6 | 723,9 | 24 | 45 | |
| 600 | 24 | 940 | 101,6 | 203,2 | 140 | 184 | 718 | 692,2 | - | 614,0 | 91,9 | 838,2 | 24 | 51 | |
| Номинальный размер | Размеры фланцов кольца совместных | Вес (kg) | |||||||||||
| Номер паза | Dia. поднятой части | Dia тангажа. | Глубина | Ширина | Радиус в основании |
WN Sch 40 |
ТАК | BL |
SW Sch 40 |
LJ | TR | ||
| B | K | P | E | F | r2 | ||||||||
| 15 | 1/2 | R11 | 51,0 | 34,14 | 5,56 | 7,14 | 0,8 | 0,85 | 0,74 | 0,76 | 0,75 | 0,71 | 0,74 |
| 20 | 3/4 | R13 | 63,5 | 42,88 | 6,35 | 8,74 | 0,8 | 1,43 | 1,26 | 1,28 | 1,29 | 1,20 | 1,24 |
| 25 | 1 | R16 | 70,0 | 50,80 | 6,35 | 8,74 | 0,8 | 1,82 | 1,56 | 1,65 | 1,62 | 1,49 | 1,51 |
| 32 | 1-1/4 | R18 | 79,5 | 60,32 | 6,35 | 8,74 | 0,8 | 2,44 | 2,04 | 2,26 | 2,11 | 1,94 | 2,03 |
| 40 | 1-1/2 | R20 | 90,5 | 68,28 | 6,35 | 8,74 | 0,8 | 3,44 | 2,98 | 3,28 | 3,08 | 2,84 | 3,01 |
| 50 | 2 | R23 | 108 | 82,55 | 7,92 | 11,91 | 0,8 | 4,24 | 3,65 | 4,16 | 3,80 | 3,42 | 3,62 |
| 65 | 2-/21 | R26 | 127 | 101,60 | 7,92 | 11,91 | 0,8 | 6,09 | 5,11 | 6,09 | 5,39 | 4,85 | 5,20 |
| 80 | 3 | R31 | 147 | 123,82 | 7,92 | 11,91 | 0,8 | 8,34 | 7,11 | 8,57 | 7,50 | 6,75 | 7,08 |
| 90 | 3-1/2 | R34 | 159 | 131,78 | 7,92 | 11,91 | 0,8 | 10,5 | 9,00 | 11,2 | - | 8,56 | 8,86 |
| 100 | 4 | R37 | 175 | 149,22 | 7,92 | 11,91 | 0,8 | 17,0 | 14,7 | 17,5 | - | 14,1 | 14,6 |
| 125 | 5 | R41 | 210 | 180,98 | 7,92 | 11,91 | 0,8 | 28,4 | 24,6 | 29,4 | - | 23,8 | 24,6 |
| 150 | 6 | R45 | 242 | 211,12 | 7,92 | 11,91 | 0,8 | 34,0 | 29,5 | 36,4 | - | 28,5 | 29,6 |
| 200 | 8 | R49 | 302 | 269,88 | 7,92 | 11,91 | 0,8 | 52 | 44,2 | 59 | - | 42,9 | 44,0 |
| 250 | 10 | R53 | 356 | 323,85 | 7,92 | 11,91 | 0,8 | 86 | 73 | 98 | - | 78,0 | 73,3 |
| 300 | 12 | R57 | 413 | 381,00 | 7,92 | 11,91 | 0,8 | 104 | 87 | 125 | - | 93,0 | 87,0 |
| 350 | 14 | R61 | 458 | 419,10 | 7,92 | 11,91 | 0,8 | 122 | 100 | 152 | - | 113,4 | 99,8 |
| 400 | 16 | R65 | 508 | 469,90 | 7,92 | 11,91 | 0,8 | 172 | 137 | 214 | - | 165,6 | 142,0 |
| 450 | 18 | R69 | 575 | 533,40 | 7,92 | 11,91 | 0,8 | 209 | 175 | 275 | - | 197,3 | 176,0 |
| 500 | 20 | R73 | 635 | 584,20 | 9,52 | 13,49 | 1,5 | 261 | 223 | 351 | - | 258,6 | 224,0 |
| 600 | 24 | R77 | 750 | 692,15 | 11,13 | 16,66 | 1,5 | 373 | 316 | 535 | - | 367,4 | 317,0 |
