Фланец углерода стальной
>
|
| Место происхождения | Китай |
| Фирменное наименование | Kasugai |
| Номер модели | ANSI B16.5 WN RF CL300 ASTM A350 LF2 |
| Документ | Брошюра продукта PDF |

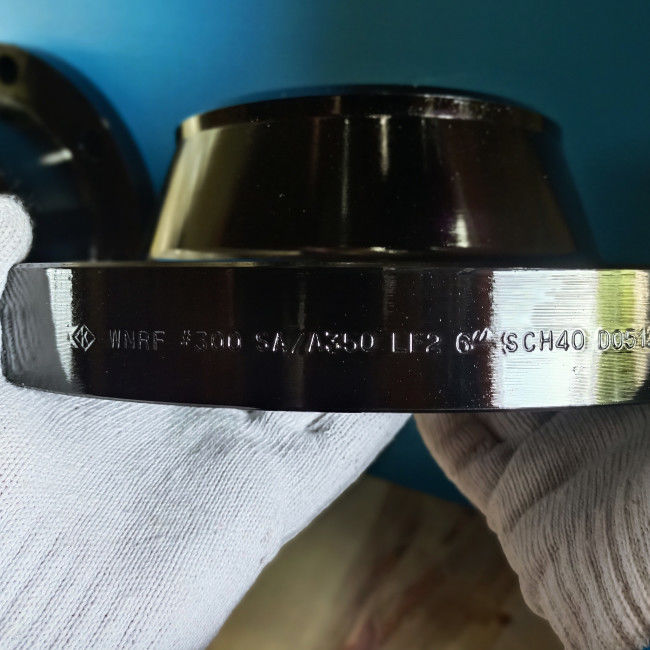

Фланец стороны сварки стали углерода класса 300 ANSI B16.5 WN RF ASTM A350 LF2 поднятый шеей
Информация о продукте
| Название продукта | Фланец стороны сварки стали углерода класса 300 ANSI B16.5 WN RF ASTM A350 LF2 поднятый шеей |
| Ряд размера | 1/2» до 24" |
| Класс давления | Класс 300 |
| Стандарты | ASTM A350 LF2 |
| Тип стороны | Сторона WNRF-сварки поднятая шеей |
| Спецификация | ANSI B16.5 |
| Покрытие | Антиржавейная краска, смогла и горячее гальванизированное погружение, покрытый цинк, желтое прозрачное, краска масла черная |
ASTM A350
ASTM A350 (ASME SA350) стандартные технические условия для стали углерода и низкой легированной стали выковало фланцы и послужило фланцем штуцеры для обслуживаний низкой температуры.
Общая ранг пользы класс 1 ASTM A350 LF2, соответствуя материал для пускать по трубам в ранге 6 ASTM A333 и штуцеры трубы в ASTM A420 WPL6. С MPa минимума 240 прочности выхода, и прочностью на растяжение в MPa 480 до 655 MPa, температура теста удара на -45℃.
Химический состав ASTM A350 (%)
| Химический состав (%) | |||||||
| Ранг LF1 | Ранг LF2 | Ранг LF3 | Ранг LF5 | Ранг LF6 | Ранг LF9 | Ранг LF787 | |
| C максимальный | 0,30 | 0,30 | 0,20 | 0.20~0.35 | 0,22 | 0,20 | 0,07 |
| Mn | 0.60~1.35 | 0.60~1.35 | 0,90 максимальное | 0.60~1.35 | 1.15~1.50 | 0.40~1.06 | 0.40~0.70 |
| P максимальный | 0,035 | 0,035 | 0,035 | 0,035 | 0,025 | 0,035 | 0,025 |
| S максимальный | 0,04 | 0,04 | 0,04 | 0,04 | 0,025 | 0,04 | 0,025 |
| Si a | 0.15~0.3 | 0.15~0.3 | 0.20~0.35 | 0.20~0.35 | 0.15~0.3 | ﹍ | 0,40 максимальное |
| Ni | 0,40 максимальных b | 0,40 максимальных b | 3.30~3.70 | 1.0~2.0 | 0,40 максимальных b | 1.60~2.4 | 0.70~1.0 |
| Cr | 0,30 максимальных b, c | 0,30 максимальных b, c | 0,30 максимальных c | 0,30 максимальных c | 0,30 максимальных b, c | 0,30 максимальных c | 0.60~0.90 |
| Mo | 0,12 максимальных b, c | 0,12 максимальных b, c | 0,12 максимальных c | 0,12 максимальных c | 0,12 максимальных b, c | 0,12 максимальных c | 0.15~0.25 |
| Cu | 0,40 максимальных b | 0,40 максимальных b | 0,40 максимальное | 0,40 максимальное | 0,40 максимальных b | 0.75~1.25 | 1.0~1.3 |
| Cb | 0,02 максимальных d | 0,02 максимальных d | 0,02 максимальное | 0,02 максимальное | 0,02 максимальное | 0,02 максимальное | 0,02 минуты |
| V | 0,08 максимальное | 0,08 максимальное | 0,03 максимальное | 0,03 максимальное | 0.04~0.11 | 0,03 максимальное | 0,03 максимальное |
| N | ﹍ | ﹍ | ﹍ | ﹍ | 0.01~0.03 | ﹍ | ﹍ |
Когда углерод-дезоксидация вакуума необходима дополнительным требованием S4, содержание кремния будет 0,12%
B сумма медных ванадия и молибдена хромия никеля не превысит 1,00% на анализе жары.
C сумма хромия и молибдена не превысит 0,32% на анализе жары.
D по соглашению, предел для колумбия может быть увеличен до 0,05% на анализе жары и 0,06% на анализе продукта
Тип фланца: Фланец шеи сварки (WN)
Фланец шеи сварки, также вызвал сплющенный фланец эпицентра деятельности или фланец высоко-эпицентра деятельности, вид фланца который может передислоцировать стресс к трубам, обеспечивающ уменшение в концентрации высоко-стресса на дне фланца. 2 сваривая фланца шеи конструируют – первый тип использован с трубами пока второе, более длинный тип нельзя использовать с трубами а с перерабатывающим предприятием. Фланец шеи сварки состоит из круглого штуцера который удлиняет за оправой окружности. Эти фланцы, типично изготовленные от вковки, фактически сварены к трубам.
Тип стороны: Поднятая сторона (RF)
Поднятый фланец стороны самый общий тип используемый в применениях перерабатывающего предприятия, и легко определить. Он назван поднятая сторона потому что поверхности набивкой подняты над стороной скрепляя болтами круга. Этот тип стороны позволяет пользе дизайнов широких набивкой сочетания из, включая плоские типы листа кольца и металлические смеси как спиральная рана и двойные закрытые кожухом типы.
Цель фланца RF сконцентрировать больше давления на более небольшой зоне набивкой и таким образом увеличить возможность сдерживания давления соединения. Диаметр и высота в ASME B16.5 определили, классом давления и диаметром. Оценка давления фланца определяет высоту поднятой стороны.
Размеры фланца ANSI B16.5 - класс 300 (mm)
| Номинальный размер | Вне Dia. | Толщина | Длина через эпицентр деятельности | Dia. эпицентра деятельности | Поднятый Dia стороны. | Радиус внешнего закругления скважины | Глубина гнезда | Зенкеровать по цилиндру | Длина потока | Отверстия для болтов | |||||
| WN |
ТАК SW TR |
LJ | LJ | SW | TR | Dia круга болта. | Никакой | Dia. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
| 15 | 1/2 | 95 | 14,3 | 52,3 | 22 | 38,0 | 35,1 | 3 | 10 | 23,5 | 15,7 | 66,5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15,8 | 57,2 | 25 | 48,0 | 42,9 | 3 | 11 | 29,0 | 15,7 | 82,6 | 4 | 19 | |
| 25 | 1 | 124 | 17,6 | 62,0 | 27 | 54,0 | 50,8 | 3 | 13 | 36,0 | 17,5 | 88,9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 19,1 | 65,0 | 27 | 63,4 | 63,5 | 5 | 14 | 44,5 | 20,6 | 98,6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 20,6 | 6,3 | 30 | 70,0 | 73,2 | 6 | 16 | 50,5 | 22,4 | 114,3 | 4 | 22 | |
| 50 | 2 | 165 | 22,4 | 69,8 | 33 | 84,0 | 91,9 | 8 | 18 | 63,5 | 28,4 | 127,0 | 8 | 19 | |
| 65 | 2-/21 | 190 | 25,4 | 76,2 | 38 | 100 | 104,6 | 8 | 19 | 76,0 | 31,8 | 149,4 | 8 | 22 | |
| 80 | 3 | 210 | 28,5 | 79,2 | 43 | 117 | 127,0 | 10 | 21 | 92,0 | 31,8 | 168,1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30,3 | 81,0 | 44 | 133 | 139,7 | 10 | 105,0 | 36,6 | 184,2 | 8 | 22 | ||
| 100 | 4 | 254 | 31,8 | 85,9 | 48 | 146 | 157,2 | 11 | 118,0 | 36,6 | 200,2 | 8 | 22 | ||
| 125 | 5 | 279 | 35,1 | 98,6 | 51 | 178 | 185,7 | 11 | 145,0 | 42,9 | 235,0 | 8 | 22 | ||
| 150 | 6 | 318 | 36,6 | 98,6 | 52 | 206 | 215,9 | 13 | 171,0 | 46,0 | 269,7 | 12 | 22 | ||
| 200 | 8 | 381 | 41,2 | 111,3 | 62 | 260 | 269,7 | 13 | 222,0 | 50,8 | 330,2 | 12 | 26 | ||
| 250 | 10 | 444 | 47,8 | 117,3 | 67 | 95 | 321 | 323,8 | 13 | 276,0 | 55,6 | 387,4 | 16 | 29 | |
| 300 | 12 | 520 | 50,8 | 130,0 | 73 | 102 | 375 | 381,0 | 13 | 329,0 | 60,5 | 450,8 | 16 | 32 | |
| 350 | 14 | 585 | 53,9 | 142,7 | 76 | 111 | 425 | 412,8 | 13 | 360,0 | 63,5 | 514,4 | 20 | 32 | |
| 400 | 16 | 650 | 57,2 | 146,0 | 83 | 121 | 483 | 469,9 | 13 | 411,0 | 68,3 | 571,5 | 20 | 35 | |
| 450 | 18 | 710 | 60,5 | 158,8 | 89 | 130 | 533 | 533,4 | 13 | 462,0 | 69,8 | 628,6 | 24 | 35 | |
| 500 | 20 | 775 | 63,5 | 162,1 | 95 | 140 | 587 | 584,2 | 13 | 513,0 | 73,2 | 685,8 | 24 | 35 | |
| 600 | 24 | 915 | 69,9 | 168,1 | 106 | 152 | 702 | 692,2 | 13 | 614,0 | 82,6 | 812,8 | 24 | 42 | |
| Номинальный размер | Размеры фланцов кольца совместных | Вес (kg) | |||||||||||
| Номер паза | Dia. поднятой части | Dia тангажа. | Глубина | Ширина | Радиус в основании |
WN Sch 40 |
ТАК | BL |
SW Sch 40 |
LJ | TR | ||
| B | K | P | E | F | r2 | ||||||||
| 15 | 1/2 | R11 | 51,0 | 34,14 | 5,56 | 7,14 | 0,8 | 0,75 | 0,65 | 0,65 | 0,66 | 0,71 | 0,65 |
| 20 | 3/4 | R13 | 63,5 | 42,88 | 6,35 | 8,74 | 0,8 | 1,27 | 1,11 | 1,11 | 1,14 | 1,20 | 1,10 |
| 25 | 1 | R16 | 70,0 | 50,80 | 6,35 | 8,74 | 0,8 | 1,64 | 1,39 | 1,43 | 1,43 | 1,49 | 1,35 |
| 32 | 1-1/4 | R18 | 79,5 | 60,32 | 6,35 | 8,74 | 0,8 | 2,07 | 1,70 | 1,83 | 1,75 | 1,81 | 1,69 |
| 40 | 1-1/2 | R20 | 90,5 | 68,28 | 6,35 | 8,74 | 0,8 | 2,94 | 2,51 | 2,69 | 2,58 | 2,66 | 2,54 |
| 50 | 2 | R23 | 108 | 82,55 | 7,92 | 11,91 | 0,8 | 3,45 | 2,91 | 3,22 | 2,97 | 3,02 | 2,92 |
| 65 | 2-/21 | R26 | 127 | 101,60 | 7,92 | 11,91 | 0,8 | 5,10 | 4,22 | 4,86 | 4,41 | 4,37 | 4,24 |
| 80 | 3 | R31 | 147 | 123,82 | 7,92 | 11,91 | 0,8 | 6,25 | 5,88 | 6,83 | 6,15 | 6,04 | 5,94 |
| 90 | 3-1/2 | R34 | 159 | 131,78 | 7,92 | 11,91 | 0,8 | 8,78 | 7,44 | 8,85 | 7,64 | 7,90 | |
| 100 | 4 | R37 | 175 | 149,22 | 7,92 | 11,91 | 0,8 | 11,4 | 9,73 | 11,8 | 9,98 | 9,71 | |
| 125 | 5 | R41 | 210 | 180,98 | 7,92 | 11,91 | 0,8 | 15,4 | 12,5 | 15,8 | 12,7 | 12,4 | |
| 150 | 6 | R45 | 242 | 211,12 | 7,92 | 11,91 | 0,8 | 19,8 | 16,2 | 21,3 | 16,5 | 16,2 | |
| 200 | 8 | R49 | 302 | 269,88 | 7,92 | 11,91 | 0,8 | 30,5 | 24,8 | 34,6 | 25,2 | 24,8 | |
| 250 | 10 | R53 | 356 | 323,85 | 7,92 | 11,91 | 0,8 | 44,1 | 35,5 | 54 | 40,2 | 35,9 | |
| 300 | 12 | R57 | 413 | 381,00 | 7,92 | 11,91 | 0,8 | 64 | 51 | 79 | 58 | 51,5 | |
| 350 | 14 | R61 | 458 | 419,90 | 7,92 | 11,91 | 0,8 | 88 | 70 | 106 | 86,2 | 70,1 | |
| 400 | 16 | R65 | 508 | 469,90 | 7,92 | 11,91 | 0,8 | 113 | 90 | 139 | 113,4 | 90,4 | |
| 450 | 18 | R69 | 575 | 533,40 | 7,92 | 11,91 | 0,8 | 138 | 109 | 175 | 133,8 | 109,0 | |
| 500 | 20 | R73 | 635 | 584,20 | 9,52 | 13,49 | 1,5 | 169 | 135 | 221 | 167,8 | 136,0 | |
| 600 | 24 | R77 | 750 | 692,15 | 11,13 | 16,66 | 1,5 | 249 | 204 | 341 | 249,5 | 204,0 | |
