Фланец углерода стальной
>
|
| Место происхождения | Китай |
| Фирменное наименование | Kasugai |
| Номер модели | 2" класс 300 ANSI B16.5 BL RF ASTM A105N |
| Документ | Брошюра продукта PDF |

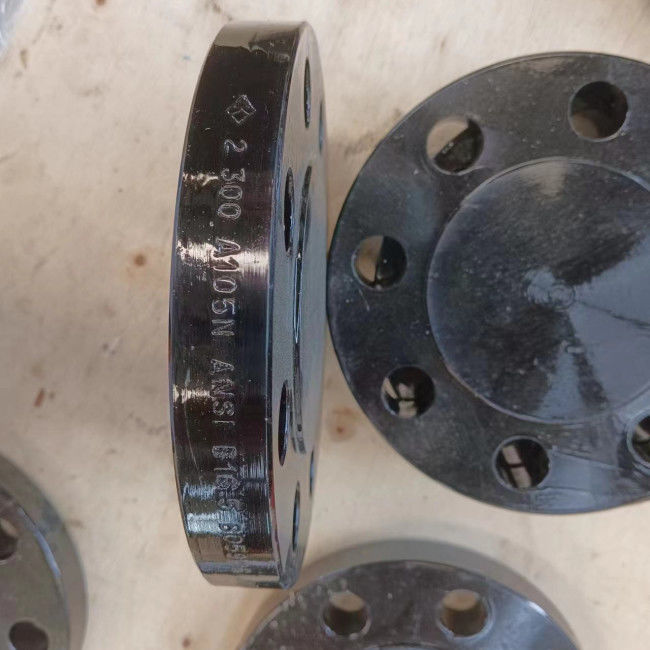

2" фланец стороны стали углерода класса 300 ANSI B16.5 BL RF ASTM A105N слепой поднятый
Информация о продукте
| Название продукта | 2" фланец стороны стали углерода класса 300 ANSI B16.5 BL RF ASTM A105N слепой поднятый |
| Ряд размера | 2" |
| Класс давления | Класс 300 |
| Стандарты | ASTM A105N |
| Тип стороны | Сторона BL RF слепая поднятая |
| Спецификация | ANSI B16.5 |
| Покрытие | Антиржавейная краска, смогла и горячее гальванизированное погружение, покрытый цинк, желтое прозрачное, краска масла черная |
ASTM A105/A105N
Фланцы ASTM A105 выкованные фланцы стали углерода для окружающего и более высокотемпературного обслуживания в системах давления. Эти фланцы могут быть изготовлены в соответствии с разнообразие стандартными техническими условиями покрывая ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, SP 44 MSS, API 605, и фланцы API 6A, etc. сделанные к материалу ASTM A105 ограничены максимальный вес 4540 kg.
Фланцы ASTM A105 и A105N стальные нет таких же, они имеют такое же сырье, такие же стальные ранги, а различное требование к термической обработки. N значит термическую обработку нормированности, и богатые людей фланца A105 никакое требование к термической обработки. В сводке, фланец ASTM A105 и фланец ASTM A105N имеют такой же химический состав, но A105N имеют лучшее механическое свойство и обычно используемые в критической ситуации.
Химический состав ASTM A105 (%)
| Стальной класс |
C максимальный |
Si | Mn |
P максимальный |
S максимальный |
Ni максимальный |
Cr максимальный |
Mo максимальный |
V максимальный |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 | 0,08 |
Свойства ASTM A105 механические
| Стальной класс |
Прочность на растяжение минута (MPa) |
Прочность выхода минута (MPa) |
Удлиненность минута (%) |
Уменьшение зоны минута (%) |
Твердость (HBW) |
| A105 | 485 | 250 | 22 | 30 | 137-187 |
Размеры фланца ANSI B16.5 - класс 300
| Номинальный размер | Вне Dia. | Толщина | Длина через эпицентр деятельности | Dia. эпицентра деятельности | Поднятый Dia стороны. | Радиус внешнего закругления скважины | Глубина гнезда | Зенкеровать по цилиндру | Длина потока | Отверстия для болтов | |||||
| WN |
ТАК SW TR |
LJ | LJ | SW | TR | Dia круга болта. | Никакой | Dia. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
| 15 | 1/2 | 95 | 14,3 | 52,3 | 22 | 38,0 | 35,1 | 3 | 10 | 23,5 | 15,7 | 66,5 | 4 | 16 | |
| 20 | 3/4 | 117 | 15,8 | 57,2 | 25 | 48,0 | 42,9 | 3 | 11 | 29,0 | 15,7 | 82,6 | 4 | 19 | |
| 25 | 1 | 124 | 17,6 | 62,0 | 27 | 54,0 | 50,8 | 3 | 13 | 36,0 | 17,5 | 88,9 | 4 | 19 | |
| 32 | 1-1/4 | 133 | 19,1 | 65,0 | 27 | 63,4 | 63,5 | 5 | 14 | 44,5 | 20,6 | 98,6 | 4 | 19 | |
| 40 | 1-1/2 | 155 | 20,6 | 6,3 | 30 | 70,0 | 73,2 | 6 | 16 | 50,5 | 22,4 | 114,3 | 4 | 22 | |
| 50 | 2 | 165 | 22,4 | 69,8 | 33 | 84,0 | 91,9 | 8 | 18 | 63,5 | 28,4 | 127,0 | 8 | 19 | |
| 65 | 2-/21 | 190 | 25,4 | 76,2 | 38 | 100 | 104,6 | 8 | 19 | 76,0 | 31,8 | 149,4 | 8 | 22 | |
| 80 | 3 | 210 | 28,5 | 79,2 | 43 | 117 | 127,0 | 10 | 21 | 92,0 | 31,8 | 168,1 | 8 | 22 | |
| 90 | 3-1/2 | 229 | 30,3 | 81,0 | 44 | 133 | 139,7 | 10 | 105,0 | 36,6 | 184,2 | 8 | 22 | ||
| 100 | 4 | 254 | 31,8 | 85,9 | 48 | 146 | 157,2 | 11 | 118,0 | 36,6 | 200,2 | 8 | 22 | ||
| 125 | 5 | 279 | 35,1 | 98,6 | 51 | 178 | 185,7 | 11 | 145,0 | 42,9 | 235,0 | 8 | 22 | ||
| 150 | 6 | 318 | 36,6 | 98,6 | 52 | 206 | 215,9 | 13 | 171,0 | 46,0 | 269,7 | 12 | 22 | ||
| 200 | 8 | 381 | 41,2 | 111,3 | 62 | 260 | 269,7 | 13 | 222,0 | 50,8 | 330,2 | 12 | 26 | ||
| 250 | 10 | 444 | 47,8 | 117,3 | 67 | 95 | 321 | 323,8 | 13 | 276,0 | 55,6 | 387,4 | 16 | 29 | |
| 300 | 12 | 520 | 50,8 | 130,0 | 73 | 102 | 375 | 381,0 | 13 | 329,0 | 60,5 | 450,8 | 16 | 32 | |
| 350 | 14 | 585 | 53,9 | 142,7 | 76 | 111 | 425 | 412,8 | 13 | 360,0 | 63,5 | 514,4 | 20 | 32 | |
| 400 | 16 | 650 | 57,2 | 146,0 | 83 | 121 | 483 | 469,9 | 13 | 411,0 | 68,3 | 571,5 | 20 | 35 | |
| 450 | 18 | 710 | 60,5 | 158,8 | 89 | 130 | 533 | 533,4 | 13 | 462,0 | 69,8 | 628,6 | 24 | 35 | |
| 500 | 20 | 775 | 63,5 | 162,1 | 95 | 140 | 587 | 584,2 | 13 | 513,0 | 73,2 | 685,8 | 24 | 35 | |
| 600 | 24 | 915 | 69,9 | 168,1 | 106 | 152 | 702 | 692,2 | 13 | 614,0 | 82,6 | 812,8 | 24 | 42 | |
| Номинальный размер | Размеры фланцов кольца совместных | Вес (kg) | |||||||||||
| Номер паза | Dia. поднятой части | Dia тангажа. | Глубина | Ширина | Радиус в основании |
WN Sch 40 |
ТАК | BL |
SW Sch 40 |
LJ | TR | ||
| B | K | P | E | F | r2 | ||||||||
| 15 | 1/2 | R11 | 51,0 | 34,14 | 5,56 | 7,14 | 0,8 | 0,75 | 0,65 | 0,65 | 0,66 | 0,71 | 0,65 |
| 20 | 3/4 | R13 | 63,5 | 42,88 | 6,35 | 8,74 | 0,8 | 1,27 | 1,11 | 1,11 | 1,14 | 1,20 | 1,10 |
| 25 | 1 | R16 | 70,0 | 50,80 | 6,35 | 8,74 | 0,8 | 1,64 | 1,39 | 1,43 | 1,43 | 1,49 | 1,35 |
| 32 | 1-1/4 | R18 | 79,5 | 60,32 | 6,35 | 8,74 | 0,8 | 2,07 | 1,70 | 1,83 | 1,75 | 1,81 | 1,69 |
| 40 | 1-1/2 | R20 | 90,5 | 68,28 | 6,35 | 8,74 | 0,8 | 2,94 | 2,51 | 2,69 | 2,58 | 2,66 | 2,54 |
| 50 | 2 | R23 | 108 | 82,55 | 7,92 | 11,91 | 0,8 | 3,45 | 2,91 | 3,22 | 2,97 | 3,02 | 2,92 |
| 65 | 2-/21 | R26 | 127 | 101,60 | 7,92 | 11,91 | 0,8 | 5,10 | 4,22 | 4,86 | 4,41 | 4,37 | 4,24 |
| 80 | 3 | R31 | 147 | 123,82 | 7,92 | 11,91 | 0,8 | 6,25 | 5,88 | 6,83 | 6,15 | 6,04 | 5,94 |
| 90 | 3-1/2 | R34 | 159 | 131,78 | 7,92 | 11,91 | 0,8 | 8,78 | 7,44 | 8,85 | 7,64 | 7,90 | |
| 100 | 4 | R37 | 175 | 149,22 | 7,92 | 11,91 | 0,8 | 11,4 | 9,73 | 11,8 | 9,98 | 9,71 | |
| 125 | 5 | R41 | 210 | 180,98 | 7,92 | 11,91 | 0,8 | 15,4 | 12,5 | 15,8 | 12,7 | 12,4 | |
| 150 | 6 | R45 | 242 | 211,12 | 7,92 | 11,91 | 0,8 | 19,8 | 16,2 | 21,3 | 16,5 | 16,2 | |
| 200 | 8 | R49 | 302 | 269,88 | 7,92 | 11,91 | 0,8 | 30,5 | 24,8 | 34,6 | 25,2 | 24,8 | |
| 250 | 10 | R53 | 356 | 323,85 | 7,92 | 11,91 | 0,8 | 44,1 | 35,5 | 54 | 40,2 | 35,9 | |
| 300 | 12 | R57 | 413 | 381,00 | 7,92 | 11,91 | 0,8 | 64 | 51 | 79 | 58 | 51,5 | |
| 350 | 14 | R61 | 458 | 419,90 | 7,92 | 11,91 | 0,8 | 88 | 70 | 106 | 86,2 | 70,1 | |
| 400 | 16 | R65 | 508 | 469,90 | 7,92 | 11,91 | 0,8 | 113 | 90 | 139 | 113,4 | 90,4 | |
| 450 | 18 | R69 | 575 | 533,40 | 7,92 | 11,91 | 0,8 | 138 | 109 | 175 | 133,8 | 109,0 | |
| 500 | 20 | R73 | 635 | 584,20 | 9,52 | 13,49 | 1,5 | 169 | 135 | 221 | 167,8 | 136,0 | |
| 600 | 24 | R77 | 750 | 692,15 | 11,13 | 16,66 | 1,5 | 249 | 204 | 341 | 249,5 | 204,0 | |
Тип фланца: Слепой фланец
Слепые фланцы изготовленные в соответствии с ASME B16.5 можно обеспечить в классе 150 через классе 2500. Это по существу круговой диск который не имеет эпицентр деятельности или пробуренный центр. Отверстия болтов просверлены и выровняны симметрично вдоль окружного края твердого диска. Вообще слепой фланец может быть поставлен с поднятой стороной (RF), кольцо присоединяется к стороне (RJ), или плоской стороне (FF). Слепой фланец служит функция подобная этой из штепсельной вилки или крышки и использован для того чтобы заглушать трубу конец тубопровода, клапанов и отверстий сосуда под давлением. Он может быть изготовлен от бросания, вковок, специфических плит, или плоских баров.
Тип стороны: Поднятая сторона (RF)
Поднятый фланец стороны самый общий тип используемый в применениях перерабатывающего предприятия, и легко определить. Он назван поднятая сторона потому что поверхности набивкой подняты над стороной скрепляя болтами круга. Этот тип стороны позволяет пользе дизайнов широких набивкой сочетания из, включая плоские типы листа кольца и металлические смеси как спиральная рана и двойные закрытые кожухом типы.
Цель фланца RF сконцентрировать больше давления на более небольшой зоне набивкой и таким образом увеличить возможность сдерживания давления соединения. Диаметр и высота в ASME B16.5 определили, классом давления и диаметром. Оценка давления фланца определяет высоту поднятой стороны.
