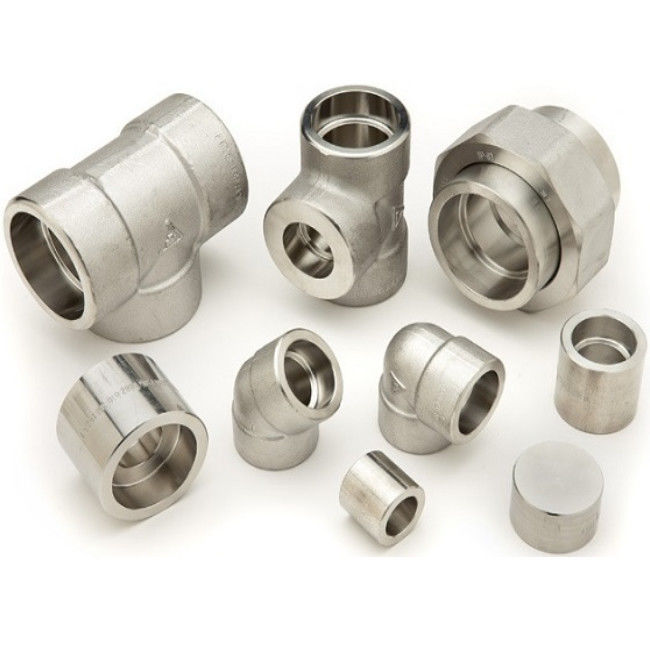

штуцеры стали углерода
>
|
| Место происхождения | Китай |
| Фирменное наименование | KASUGAI |
| Сертификация | ISO-9001; PED; AD 2000 |
| Номер модели | ANSI B16.11 ASTM A234/A420/A105 выковал |
| Документ | Брошюра продукта PDF |
Информация о продукте
| Название продукта | ASTM A234/A420/A105 ASME B16.11 выковало штуцеры стали углерода |
| Ряд размера | 1/8" до 4" |
| Тип | Локоть (90/45), крест, тройник, соединение, половинное соединение, босс, крышка, двустишие, локоть улицы, штепсельная вилка, втулка |
| Размеры и стандарты | ASME B16.11 |
| Толщина | Sch 5S к Sch XXS |
| Начало | Китай |
| Применения | Петрохимическая индустрия, нефтяная промышленность нефти и газ, ядерная промышленность, бумажная промышленность пульпы &, исследование & развитие, мега-проекты & оборона & индустрии развития |
| Покрытие | Оцинковывайте гальванизированное погружение, антиржавейная краска покрытое, масло черное краски, холодных и горячих, желтое прозрачное |
| Спецификации |
ASTM A105 ASTM A234 WPB, WPC ASTM A420 WPL3 WPL6, MSS-SP-75 WPHY 42/46/52/56/60/65/70 |
Химический состав штуцера ASTM A234 (%)
| Si | S | Mn | P | C | Mo | Cr | Ni | Cu | |
| WPB | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.3 | ≤0.15 | 0,4 | 0,4 | 0,4 |
| WPC | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.35 | ≤0.15 | 0,4 | 0,4 | 0,4 |
Химический состав штуцера ASTM A420 (%)
| C | Mn | P | S | Si | Ni | Cr | Mo | Cu | Cb | V | |
| WPL3 | 0,2 | 0.31-0.64 | 0,05 | 0,05 | 0.13-0.37 | 3.2-3.8 | |||||
| WPL6 | 0,3 | 0.5-1.35 | 0,035 | 0,04 | 0.15-0.4 | 0,4 | 0,3 | 0,12 | 0,4 | 0,02 | 0,08 |
Химический состав штуцера ASTM A105 (%)
| Стальной класс |
C максимальный |
Si | Mn |
P максимальный |
S максимальный |
Ni максимальный |
Cr максимальный |
Mo максимальный |
V максимальный |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 | 0,08 |
Химический состав штуцера MSS-SP-75 (%)
| Si | S | Mn | P | C | Mo | Cr | Ni | Cu | V | Cb | Ti | |
| Макс | 0,5 | 0,035 | 1,6 | 0,035 | 0,3 | 0,13 | 0,25 | 0,5 | 0,5 | 0,13 | 0,1 | 0,05 |
Выкованные штуцеры использованы для систем тубопровода под 2 или 4 дюймами в диаметре (″ 4 ″ для штуцеров 2000#/3000#, 2 для штуцеров 6000#/9000#), тогда как buttweld штуцеры использованы для тубопровода более большого диаметра.
2 главных типа выкованных штуцеров так называемые штуцеры сварки гнезда (которые соединены с трубами косыми швами) и продетые нитку штуцеры (труба привинчена на штуцер).
ASME B16.11, SP 75 MSS, SP 83 MSS, спецификации SP 95 MSS покрывают выкованные штуцеры (сварка гнезда и продетый нитку) для приспособления труб сплава ASME B36.10 и углерода, сплава, нержавеющей стали и никеля ASME B36.19 небольшого размера скважины.
Выкованные штуцеры изготовлены от твердых блоков стали, которые подвергаются механической обработке для того чтобы получить окончательную необходимую форму в пределах допусков устанавливают применимыми спецификациями упомянутыми выше. Это отличает buttweld штуцеры, которые изготовлены путем резать, гнуть и формировать безшовные или сваренные стальные трубы.

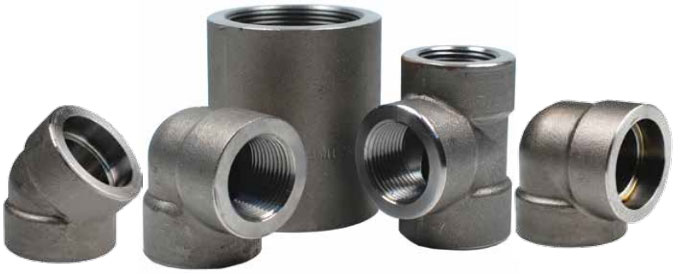

Сварка гнезда и продетые нитку штуцеры доступны во множественных формах (локтях, тройниках, крышках, переходниках, соединениях, etc), размерах (пробурите размеры между 1/8 и 4 дюймами, и оценки как 2000#, 3000#, 6000#, 9000#) и материальных рангах (самые общие ASTM A105, ASTM A350 LF1/2/3/6 для низко-температур, ASTM 182 для въедливых, высокотемпературных применений). Класс штуцера представляет максимум позволенный давлению которое прибор может выдержать.
Штуцеры класса 3000 использованы для труб в расписании 80/XS; Класс 6000 для труб Sch. 160; Штуцеры класса 9000 для труб с более большой толщиной стены (XXS).

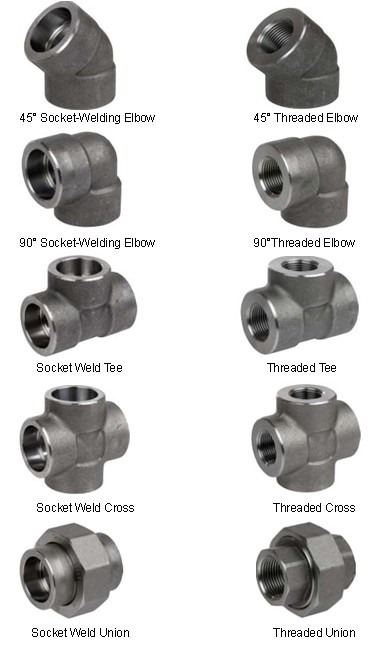

Выкованные локти использованы для изменения направления пронзительной системы 45 или 90 градусами. Выкованные локти изготовлены согласно ASME B16.11 в различных материальных рангах, или со сваркой гнезда или продетыми нитку соединениями трубы. Особый тип так называемый «локоть улицы».

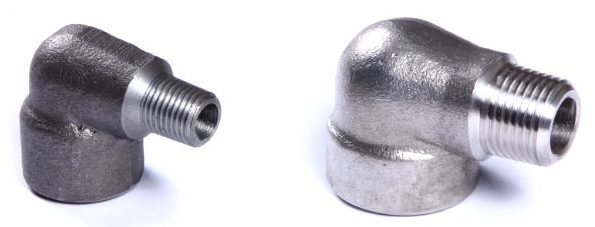

Выкованные градусы локтей 45 и 90, локоть улицы.
Выкованные тройники использованы для того чтобы разветвить труба на 90 градусах. Тройники могут быть прямы (равный) или уменьшающ.
Выкованные тройники ASME B16.11 доступны со сваркой гнезда или продетыми нитку соединениями (NPT или BSP). Размеры выкованных тройников предусматриваны SP 75 MSS и спецификациями ASME B16.11.

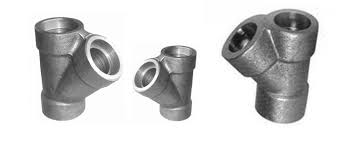

Выкованные боковые части отличают формой y и использованы для того чтобы разветвить труба на 30 градусах (или различных углах, согласно пронзительным спецификациям).
Выкованные штепсельные вилки доступны с круглой, приданной квадратную форму или шестиугольной головой и использованы для того чтобы ослепить трубы.

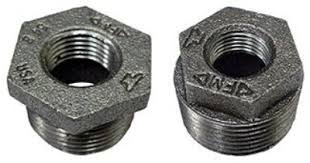

Шестиугольные втулки изготовлены в соответствии с ASME B16.11 и использованы для присоединения к 2 продетых нитку деталей различного размера.
Соединения выкованные штуцеры изготовленные в соответствии с ASME B16.11 и использованы для присоединения к труб.
Они доступны в половинном или полноразмерном и со сваркой гнезда или продетыми нитку соединениями (или сочетанием из 2 для особенных пронзительных применений).

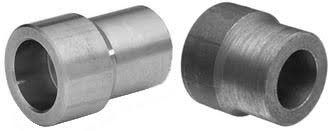

Редукторы доступны в 2 главных типах, вызванных 1 и 2. Они использованы для того чтобы соединить трубы и уменьшить бурят размер.
Соединения доступны в мужчине к женщине, женской к женским типам, гайке волочения, и дизайну Rockwood. Соединения исполняют со стандартом SP 83 MSS.
ASME B16.11 выковало штуцеры доступно с 2 типами соединений конца, которые вызваны «сваркой гнезда» и «продеты нитку» (показанный в изображении).
Штуцеры сварки гнезда использованы для применений где сильные и продолжительные соединения необходимы. Штуцеры сварки гнезда очень надежны но отнимают много времени для установки в пронзительную систему (должную к тяжелой рабочей нагрузке причиненной сварочными операциями на небольших частях).
Штуцеры сварки гнезда доступны в размерах от 1/8 до 4 дюйма и в классах между 2000# и 9000#.
Типичные применения для штуцеров сварки гнезда являются следующими:

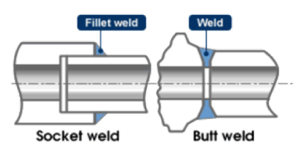

Косой шов против сварного соединения встык: соединение сварки встык заполняет зазоры между 2 приборами, которые скошены на 30 градусах.

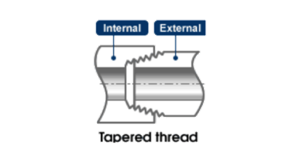

Продетые нитку штуцеры использованы для менее-критических пронзительных систем, как водораспределение, защита от огня, и охлаждать, или для вопроса установок низкого давления не к вибрации, удлиненности и гнуть силам. Продетые нитку штуцеры трубы не одеты для жидкостей с постоянн изменяя температурами, по мере того как неожиданные изменения могут треснуть соединение.

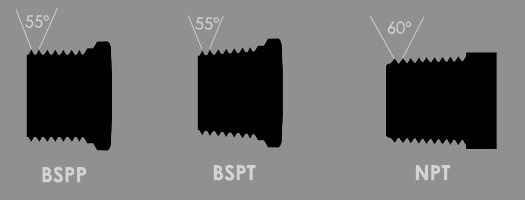

2 главных типа потоков BSP и NPT, которые нет совместимый одного с другим:
BSP значит «трубу английского стандарта» и может более в дальнейшем быть разделено в изменения (сплющенного) BSPT и BSPP (параллельные). Потоки имеют угол 55° в этом случае. BSP продело нитку штуцеры более менее общее чем NPT продел нитку штуцеры в нефтяной промышленности нефти и газ
NPT стоит для «национальной сплющенной трубы» и доминантным стандартом для продетых нитку выкованных штуцеров в нефтяной промышленности нефти и газ. Продевать нитку NPT предусматриван спецификацией ASME B1.20.1 и основан на углах фланка потока 60° (против 55° типа BSP).
