| Место происхождения | Китай |
| Фирменное наименование | Kasugai |
| Номер модели | ASTM A105 ASME B16.11 Шестигранная заглушка с резьбой из углеродистой стали высокого давления (THD) |
| Документ | Брошюра продукта PDF |

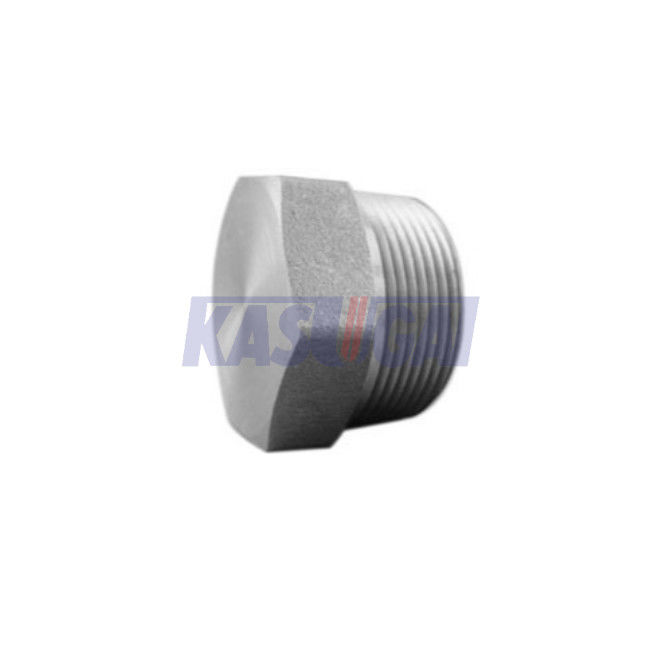

Штепсельная вилка головы наговора углерода давления ASTM A105 ASME B16.11 высокая стальная продетая нитку
Информация о продукте
| Название продукта | Штепсельная вилка головы наговора углерода давления ASTM A105 ASME B16.11 высокая стальная продетая нитку (THD) |
| Типы потока | ASME B1.20.1 (NPT) |
| Размеры | ASME B16.11 |
| Ряд размера | 1/8" до 4" |
| Класс давления | Класс 2000 6000 9000 |
| Стандарты | ASTM A105 |
Стандарты & материалы: Химический состав штуцера ASTM A105 (%)
| Стальной класс |
C максимальный |
Si | Mn |
P максимальный |
S максимальный |
Ni максимальный |
Cr максимальный |
Mo максимальный |
V максимальный |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 | 0,08 |
Размеры штепсельной вилки головы наговора ASME B16.11 (mm)
| NPS | Минимальн Длина, a | Номинальные квартиры ширины, f (1) | Минимальн Наговор Высота, h |
| ⅛ | 10 | 11,11 | 6 |
| ¼ | 11 | 15,88 | 6 |
| ⅜ | 13 | 17,46 | 8 |
| ½ | 14 | 22,23 | 8 |
| ¾ | 16 | 26,99 | 10 |
| 1 | 19 | 34,93 | 10 |
| 1 ¼ | 21 | 44,45 | 14 |
| 1 ½ | 21 | 50,80 | 16 |
| 2 | 22 | 63,50 | 18 |
| ½ 2 | 27 | 76,20 | 19 |
| 3 | 28 | 88,90 | 21 |
| 4 | 32 | 117,48 | 25 |
Общее примечание: Все размеры в миллиметрах
Примечания:
(1) допуск изготовителя прикладной обеспечит что размеры приспособит оборудовать США привычный.
