| Место происхождения | Китай |
| Фирменное наименование | Kasugai |
| Номер модели | Крышка ASTM A234 WPB B16.9 |
| Документ | Брошюра продукта PDF |

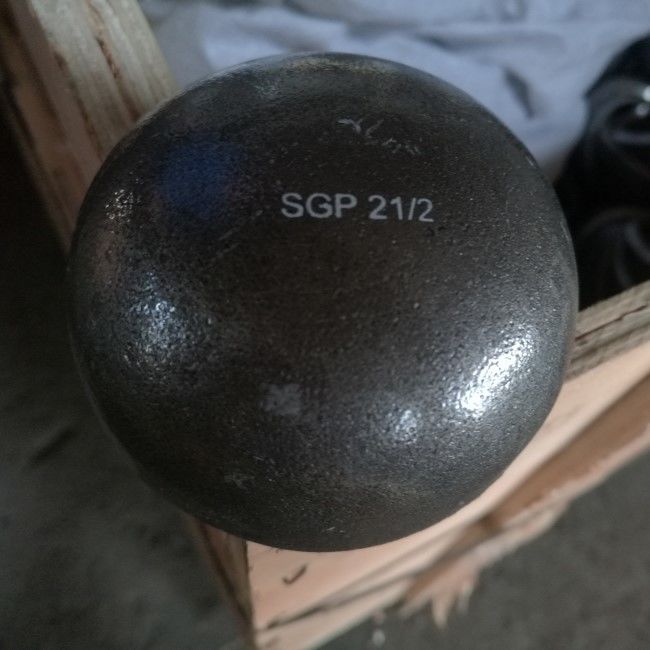

Крышка конца стали углерода GR WPB ASME B16.9 ASTM A234
Крышка штуцер который упрощает герметизируя сосуды под давлением или концы труб в системе. Они также названы для того чтобы пустить концы по трубам потому что крышка ASTM A234 WPB использована на самом конце трубы. Крышки, прикреплянный правильно предусматривают течебезопасное запечатывание. Пока несколько промышленных секторов используют эти штуцеры для того чтобы загерметизировать трубы или сосуды под давлением. Крышки трубы ASTM A234 WPB могут также быть использованы для того чтобы исключить присутсвие блоков воздуха в трубах, особенно в линиях нося воду. Часто, они использованы для защиты концов трубы от получать деформированы или откалываны внешними силами. Кроме того, польза крышки конца сварки встык A234 WPB может предотвратить повреждение внутренних потоков внутри трубы или трубки.
Информация о продукте
| Название продукта | Крышка конца стали углерода GR WPB ASME B16.9 ASTM A234 |
| Ряд размера | 1/2» до 48" |
| Толщина стены | SGP STD SCH5S SCH10S SCH40S SCH 80S SCH160S XS XXS |
| Стандарты | ASTM A234 |
| Ранг | WPB |
| Изготовляя стандарты | ASME B16.9 MSS-SP-43 |
| Покрытие | Ржавчин-защитное черное смазочное минеральное масло или горячее гальванизированное, прозрачное масло |
Размеры крышки конца ASTM A234 WPB B16.9 (mm)
Крышка использована для того чтобы загерметизировать открытый конец трубы. В пускать инженерство по трубам, крышке сделала в соответствии с ASME B16.9 будет сварена к концу и не нужно быть включенным в размере длины бега трубы.
| NPS | O.D mm дюйм |
E [ПРИМЕЧАНИЕ (1)] mm дюйм |
E mm дюйм |
E1 [ПРИМЕЧАНИЕ (2)] mm дюйм |
| 1/2 | 21,3 0,84 |
25 1,00 |
4,57 0,18 |
25 1,00 |
| 3/4 | 26,7 1,05 |
25 1,00 |
3,81 0,15 |
25 1,00 |
| 1 | 33,4 1,32 |
38 1,50 |
4,57 0,18 |
38 1,50 |
| 1-1/4 | 42,2 1,66 |
38 1,50 |
4,83 0,19 |
38 1,50 |
| 1-1/2 | 48,3 1,90 |
38 1,50 |
5,08 0,20 |
38 1,50 |
| 2 | 60,3 2,38 |
38 1,50 |
5,59 0,22 |
44 1,75 |
| 2-1/2 | 73,0 2,88 |
38 1,50 |
7,00 0,28 |
51 2,00 |
| 3 | 88,9 3,50 |
51 2,00 |
7,62 0,30 |
64 2,50 |
| 3-1/2 | 101,6 4,00 |
64 2,50 |
8,13 0,32 |
76 3,00 |
| 4 | 114,3 4,50 |
64 2,50 |
8,64 0,34 |
76 3,00 |
| 5 | 141,3 5,56 |
76 3,00 |
9,65 0,38 |
89 3,50 |
| 6 | 168,3 6,62 |
89 3,50 |
10,92 0,43 |
102 4,00 |
| 8 | 219,1 8,62 |
102 4,00 |
12,70 0,50 |
127 5,00 |
| 10 | 273,0 10,75 |
127 5,00 |
12,70 0,50 |
152 6,00 |
| 12 | 323,8 12,75 |
152 6,00 |
12,70 0,50 |
178 7,00 |
| 14 | 355,6 14,00 |
165 6,00 |
12,70 0,50 |
191 7,50 |
| 16 | 406,4 16,00 |
178 7,00 |
12,70 0,50 |
203 8,00 |
| 18 | 457,0 18,00 |
203 8,00 |
12,70 0,50 |
229 9,00 |
| 20 | 508,0 20,00 |
229 9,00 |
12,70 0,50 |
254 10,00 |
| 22 | 559,0 22,00 |
254 10,00 |
12,70 0,50 |
254 10,00 |
| 24 | 610,0 24,00 |
267 10,50 |
12,70 0,50 |
305 12,00 |
| 26 | 660,0 26,00 |
267 10,50 |
… | … |
| 28 | 711,0 28,00 |
267 10,50 |
… | … |
| 30 | 762,0 30,00 |
267 10,50 |
… | … |
| 32 | 813,0 32,00 |
267 10,50 |
… | … |
| 34 | 864,0 34,00 |
267 10,50 |
… | … |
| 36 | 914,0 36,00 |
267 10,50 |
… | … |
| 38 | 965,0 38,00 |
305 12,00 |
… | … |
| 40 | 1016,0 40,00 |
305 12,00 |
… | … |
| 42 | 1067,0 42,00 |
305 12,00 |
… | … |
| 44 | 1118,0 44,00 |
343 13,50 |
… | … |
| 46 | 1168,0 46,00 |
343 13,50 |
… | … |
| 48 | 1219,0 48,00 |
343 13,50 |
… | … |
*NPS: Номинальный размер трубы; O.D: Вне диаметра на наклоне; E: Длина [ПРИМЕЧАНИЕ (1)]; E1: Ограничивать толщину стены для длины; E: Длина [ПРИМЕЧАНИЕ (2)].
Химические составы КРЫШКИ ASTM A234 WPB (%)
| Ранг | C | Mn | P | S | Si | Cr | Mo | Ni | Cu | V | N.B. |
| WPB | ≤0.30 | 0.29-1.60 | ≤0.050 | ≤0.058 | ≥0.10 | ≤0.40 | ≤0.15 | ≤0.40 | ≤0.40 | ≤0.08 | 0,02 |
GR WPB *For ASTM A234, эквивалент углерода (C.E.), основанный на анализе жары и следующей формуле, будет отсутствие больше чем 0,50. C.E. = c + Mn/6 + (Cr + Mo + v)/5 + () Ni + Cu/15. Значения C.E. будут сообщены на отчете по испытанию.
Штуцеры *ASTM A234 WPB сделанные из бара или плиты могут иметь 0,35 максимальных углерода и который сделал из вковок может иметь 0,35 максимальных углерода и 0,35 максимальных кремния без минимума.
*For каждое уменьшение 0,01% под определенным максимумом углерода, рост 0,06% марганцев над определенным максимумом будет позволено, до максимума 1,65%.
сумма *The меди, никеля, хромия, и молибдена не превысит 1,00%
