штуцеры стали углерода
>
|
| Место происхождения | Китай |
| Фирменное наименование | Kasugai |
| Сертификация | ISO PED AD2000 |
| Номер модели | ASTM A234 ASME B16.11 Заглушка с квадратной головкой из углеродистой стали высокого давления с резьб |
| Документ | Брошюра продукта PDF |

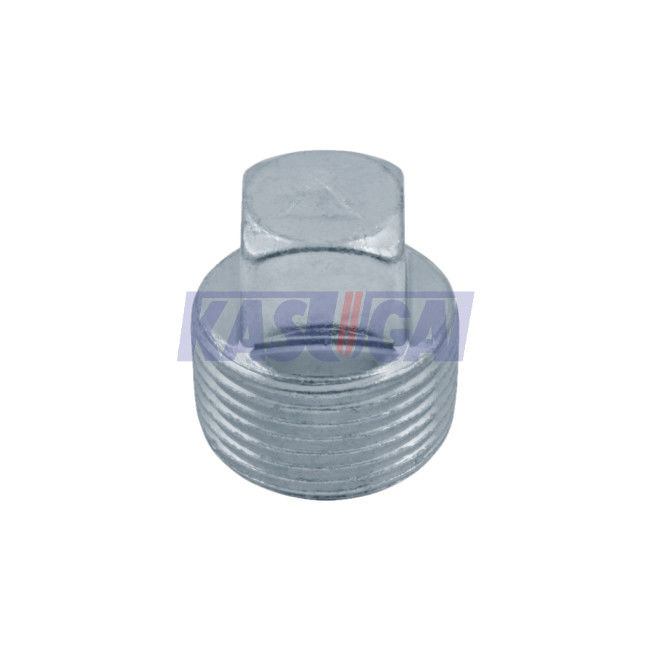

Штепсельная вилка квадратной головки углерода давления ASTM A234 ASME B16.11 высокая стальная продетая нитку (THD)
Информация о продукте
| Название продукта | Штепсельная вилка квадратной головки углерода давления ASTM A234 ASME B16.11 высокая стальная продетая нитку (THD) |
| Типы потока | ASME B1.20.1 (NPT) |
| Размеры | ASME B16.11 |
| Ряд размера | 1/8" до 4" |
| Класс давления | Класс 2000 3000 6000 |
| Стандарты | ASTM A234 |
Стандарты & материалы: Химический состав штуцера ASTM A234 (%)
| Si | S | Mn | P | C | Mo | Cr | Ni | Cu | |
| WPB | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.3 | ≤0.15 | 0,4 | 0,4 | 0,4 |
| WPC | ≤0.1 | 0,058 | 0.29-1.06 | 0,05 | ≤0.35 | ≤0.15 | 0,4 | 0,4 | 0,4 |
Размеры штепсельной вилки квадратной головки ASME B16.11 (mm)
| NPS | Минимальн Длина, a | Минимальн Квадрат Высота, b | Минимальн Ширина Квартира, c (1) |
| ⅛ | 10 | 6 | 7,15 |
| ¼ | 11 | 6 | 9,55 |
| ⅜ | 13 | 8 | 11,11 |
| ½ | 14 | 10 | 14,29 |
| ¾ | 16 | 11 | 15,88 |
| 1 | 19 | 13 | 20,64 |
| 1 ¼ | 21 | 14 | 23,81 |
| 1 ½ | 21 | 16 | 28,58 |
| 2 | 22 | 18 | 53,34 |
| ½ 2 | 27 | 19 | 38,10 |
| 3 | 28 | 21 | 42,86 |
| 4 | 32 | 25 | 63,50 |
Общее примечание: Все размеры в миллиметрах
Примечания:
(1) допуск изготовителя прикладной обеспечит что размеры приспособит оборудовать США привычный.
