Штуцеры бросания нержавеющей стали
>
|
| Место происхождения | Китай |
| Фирменное наименование | KASUGAI |
| Сертификация | ISO; PED |
| Номер модели | ASTM A351 MSS SP-114 CL1000 Литая шестигранная головка из нержавеющей стали с резьбой Втулка Втулка |
| Документ | Брошюра продукта PDF |

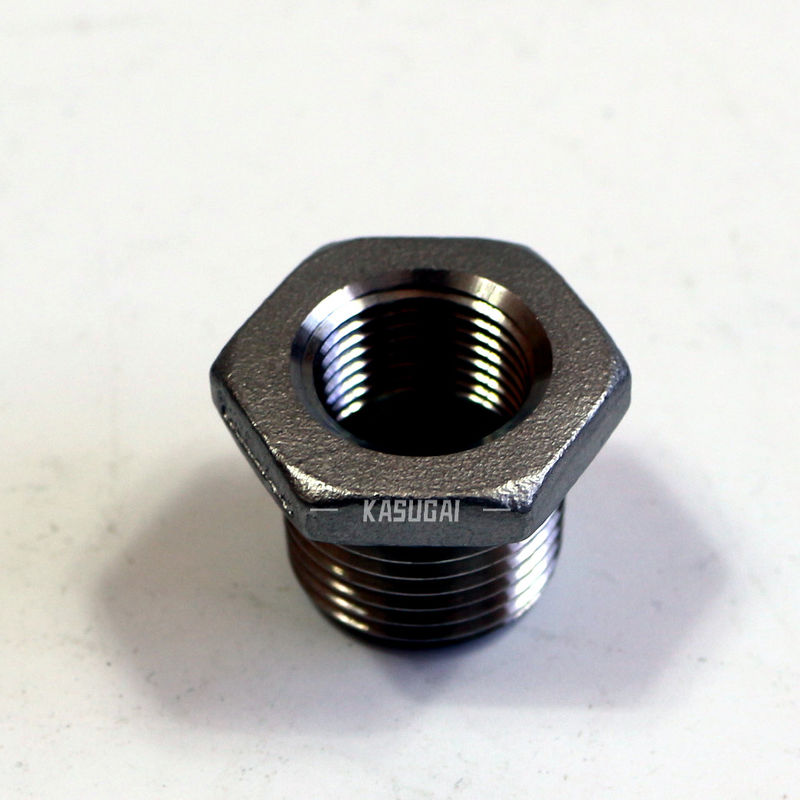

Втулка головы наговора нержавеющей стали ASTM A351 MSS SP-114 CL1000 продетая нитку бросанием
Информация о продукте
| Название продукта |
Втулка головы наговора нержавеющей стали ASTM A351 MSS SP-114 CL1000 продетая нитку бросанием
|
| Типы потока | ASME B1.20.1 (NPT) |
| Размеры | MSS SP-114 |
| Ряд размера | 1/4" до 4" |
| Класс давления | Класс 1000 |
| Материалы | ASTM A351 (CF8/CF8M) |
Стандарты & материалы: ASTM A351 CF8 и CF8M
ASTM A351 CF8 и CF8M аустенитная нержавеющая сталь, показывают хорошие прочность и дуктильность. CF8/CF8M получают широкое применение в насосе и клапане, морском пехотинце, химической обработке, пищевых промышленностях, CF8 также быть приложенным в ядерном и оборонных отраслях.
Химический состав ASTM A351 CF8/CF8M (%)
| Ранг | C | Mn | Cr | Mo | Ni | Fe | Cu |
| CF8 | 0-0.08 | 0-1.5 | 18-21 | 0-0.5 | 9-11 | Bal | 0.00-0.00 |
| CF8M | 0-0.08 | 0-1.5 | 18-21 | 2-3 | 9-12 | Bal | 0.00-0.00 |
Свойства ASTM A351 CF8/CF8M механические
| Ранг |
Прочность на растяжение (ksi) |
Прочность выхода (ksi) |
Удлиненность (%) |
Твердость (Brinell) |
| CF8 | 0.00-70 | 30 | 35 | 134-196 |
| CF8M | 0.00-70 | 30 | 30 | 146-212 |
Размеры втулок головы наговора класса 1000 нанесенных продетых нитку (дюймы)
| NPS | Длина внешнего потока (MIN.) | Длина внутреннего потока (MIN.) | Высота головы (MIN.) | Номинальная ширина через квартиры (b) |
| T | D | C | ||
| ⅛ × ¼ | 0,44 | 0,26 | 0,12 | ⅝ |
| ⅛ × ⅜ | 0,50 | 0,40 | 0,16 | 11/16(a) |
| ¼ × ⅜ | 0,50 | 0,40 | 0,16 | 11/16(a) |
| ⅛ × ½ | 0,56 | 0,26 | 0,19 | ⅞ |
| ¼ × ½ | 0,56 | 0,40 | 0,19 | ⅞ |
| ⅜ × ½ | 0,56 | 0,41 | 0,19 | ⅞ |
| ⅛ × ¾ | 0,62 | 0,26 | 0,22 | 1 1/16 (a) |
| ¼ × ¾ | 0,62 | 0,40 | 0,22 | 1 1/16 (a) |
| ⅜ × ¾ | 0,62 | 0,41 | 0,22 | 1 1/16 (a) |
| ½ × ¾ | 0,62 | 0,53 | 0,22 | 1 1/16 (a) |
| 1 ⅛ × | 0,75 | 0,26 | 0,25 | 1 ⅜ |
| 1 ¼ × | 0,75 | 0,40 | 0,25 | 1 ⅜ |
| 1 ⅜ × | 0,75 | 0,41 | 0,25 | 1 ⅜ |
| 1 ½ × | 0,75 | 0,53 | 0,25 | 1 ⅜ |
| 1 ¾ × | 0,75 | 0,55 | 0,25 | 1 ⅜ |
| 1 ¼ × ¼ | 0,81 | 0,40 | 0,28 | 1 ¾ |
| 1 ⅜ × ¼ | 0,81 | 0,41 | 0,28 | 1 ¾ |
| 1 ½ × ¼ | 0,81 | 0,53 | 0,28 | 1 ¾ |
| 1 ¾ × ¼ | 0,81 | 0,55 | 0,28 | 1 ¾ |
| 1 ¼ ×1 | 0,81 | 0,68 | 0,28 | 1 ¾ |
| 1 ¼ × ½ | 0,81 | 0,40 | 0,31 | 2 |
| 1 ⅜ × ½ | 0,81 | 0,41 | 0,31 | 2 |
| 1 ½ × ½ | 0,81 | 0,53 | 0,31 | 2 |
| 1 ¾ × ½ | 0,81 | 0,55 | 0,31 | 2 |
| 1 ½ ×1 | 0,81 | 0,68 | 0,31 | 2 |
| 1 ¼ ½ ×1 | 0,81 | 0,71 | 0,31 | 2 |
| ¼ 2 × | 0,88 | 0,40 | 0,34 | ½ 2 |
| ⅜ 2 × | 0,88 | 0,41 | 0,34 | ½ 2 |
| ½ 2 × | 0,88 | 0,53 | 0,34 | ½ 2 |
| ¾ 2 × | 0,88 | 0,55 | 0,34 | ½ 2 |
| 2 ×1 | 0,88 | 0,68 | 0,34 | ½ 2 |
| ¼ 2 ×1 | 0,88 | 0,71 | 0,34 | ½ 2 |
| ½ 2 ×1 | 0,88 | 0,72 | 0,34 | ½ 2 |
| ½ × 2 ½ | 1,06 | 0,53 | 0,38 | 3 |
| ¾ × 2 ½ | 1,06 | 0,55 | 0,38 | 3 |
| 2 ½ ×1 | 1,06 | 0,68 | 0,38 | 3 |
| 2 ¼ ½ ×1 | 1,06 | 0,71 | 0,38 | 3 |
| 2 ½ ½ ×1 | 1,06 | 0,72 | 0,38 | 3 |
| 2 ½ ×2 | 1,06 | 0,76 | 0,38 | 3 |
| ½ 3 × | 1,12 | 0,53 | 0,41 | ½ 3 |
| ¾ 3 × | 1,12 | 0,55 | 0,41 | ½ 3 |
| 3 ×1 | 1,12 | 0,68 | 0,41 | ½ 3 |
| ¼ 3 ×1 | 1,12 | 0,71 | 0,41 | ½ 3 |
| ½ 3 ×1 | 1,12 | 0,72 | 0,41 | ½ 3 |
| 3 ×2 | 1,12 | 0,76 | 0,41 | ½ 3 |
| ½ 3 ×2 | 1,12 | 1,14 | 0,41 | ½ 3 |
| 4 ×1 | 1,25 | 0,68 | 0,50 | ⅝ 4 |
| ¼ 4 ×1 | 1,25 | 0,71 | 0,50 | ⅝ 4 |
| ½ 4 ×1 | 1,25 | 0,72 | 0,50 | ⅝ 4 |
| 4 ×2 | 1,25 | 0,76 | 0,50 | ⅝ 4 |
| ½ 4 ×2 | 1,25 | 1,14 | 0,50 | ⅝ 4 |
| 4 ×3 | 1,25 | 1,20 | 0,50 | ⅝ 4 |
Примечания:
(a) деланный из запаса бара; размеры могут быть дюймы ¾ и 1 ⅛, соответственно, использовать регулярные размеры запаса бара.
изготовители (b) приложенные к допуску shal уверяют размеры приспособят оборудовать США привычный.
