Штуцеры бросания нержавеющей стали
>
|
| Место происхождения | Китай |
| Фирменное наименование | KASUGAI |
| Сертификация | ISO-9001; PED; AD 2000 |
| Номер модели | ¼ CF8 SP-114 CL150 1» бросило продетое нитку соединенное соединение |
| Документ | Брошюра продукта PDF |

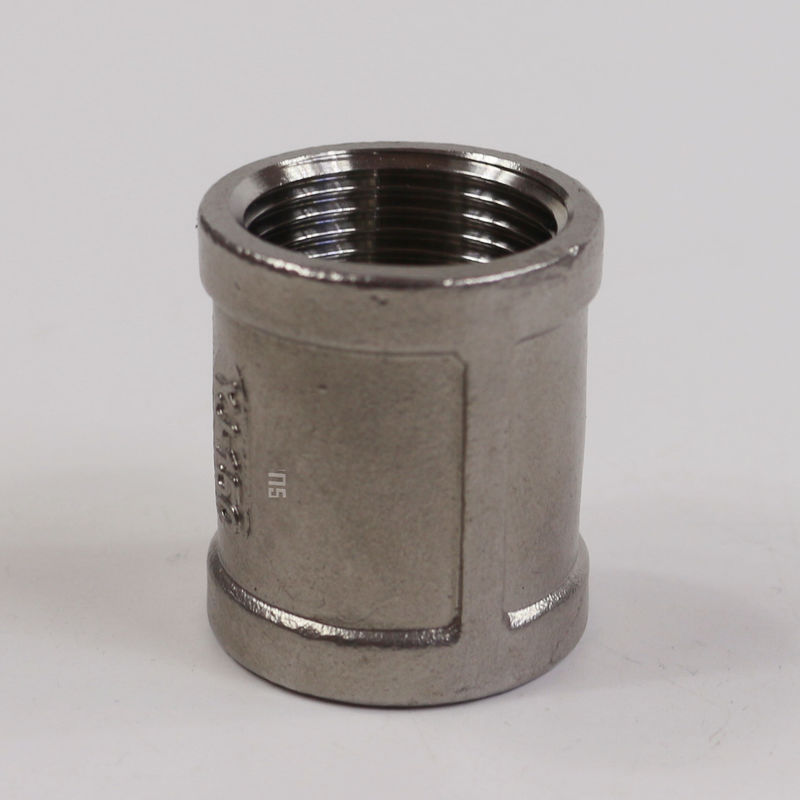

¼ ASTM A351 CF8 MSS SP-114 CL150 1» бросило продетое нитку соединенное соединение
Информация о продукте
| Название продукта | ¼ ASTM A351 CF8 MSS SP-114 CL150 1» бросило продетое нитку соединенное соединение |
| Типы потока | ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
| Размеры | MSS SP-114 |
| Ряд размера | 1 ¼» |
| Класс давления | Класс 150, 1000, 2000, 3000, 6000 и 9000 |
| Материалы | ASTM A351 CF8 |
ASTM A351 CF8 и CF8M
ASTM A351 CF8 и CF8M аустенитная нержавеющая сталь, показывают хорошие прочность и дуктильность. CF8/CF8M получают широкое применение в насосе и клапане, морском пехотинце, химической обработке, пищевых промышленностях, CF8 также быть приложенным в ядерном и оборонных отраслях.
Химический состав ASTM A351 CF8/CF8M (%)
| Ранг | C | Mn | Cr | Mo | Ni | Fe | Cu |
| CF8 | 0-0.08 | 0-1.5 | 18-21 | 0-0.5 | 9-11 | Bal | 0.00-0.00 |
| CF8M | 0-0.08 | 0-1.5 | 18-21 | 2-3 | 9-12 | Bal | 0.00-0.00 |
Свойства ASTM A351 CF8/CF8M механические
| Ранг |
Прочность на растяжение (ksi) |
Прочность выхода (ksi) |
Удлиненность (%) |
Твердость (Brinell) |
| CF8 | 0.00-70 | 30 | 35 | 134-196 |
| CF8M | 0.00-70 | 30 | 30 | 146-212 |
Размеры соединения бросания класса 150 продетого нитку (прямой и уменьшающ размеры) (в дюймах)
| NPS | Длина потока (b) (MIN.) | Ширина диапазона (MIN.) | Толщина металла (a) | Вне Dia. диапазона (c) (MIN.) | Длина прямых соединений (MIN.) | Длина концентрических уменьшая соединений (MIN.) |
| B | E | G | H | W | M | |
| ⅛ | 0,25 | 0,20 | 0,09 | 0,75 | 1,00 | — |
| ¼ | 0,32 | 0,20 | 0,09 | 0,84 | 1,00 | 1,00 |
| ⅜ | 0,36 | 0,21 | 0,10 | 1,01 | 1,12 | 1,12 |
| ½ | 0,43 | 0,25 | 0,10 | 1,20 | 1,38 | 1,38 |
| ¾ | 0,50 | 0,27 | 0,12 | 1,46 | 1,50 | 1,50 |
| 1 | 0,58 | 0,30 | 0,13 | 1,77 | 1,62 | 1,62 |
| 1¼ | 0,67 | 0,34 | 0,14 | 2,15 | 2,00 | 2,00 |
| 1½ | 0,70 | 0,37 | 0,15 | 2,43 | 2,12 | 2,12 |
| 2 | 0,75 | 0,42 | 0,17 | 2,96 | 2,50 | 2,50 |
| ½ 2 | 0,92 | 0,48 | 0,21 | 3,31 | 2,87 | 3,25 |
| 3 | 0,98 | 0,55 | 0,23 | 4,00 | 3,18 | 3,68 |
| 4 | 1,08 | 0,66 | 0,26 | 5,06 | 3,68 | 4,38 |
ОБЩЕЕ ПРИМЕЧАНИЕ: Уменьшение соединений может быть также колоколом или прямо. Внешний диаметр (h) прямых уменьшая соединений будет соответствовать самому большому соединению конца размера уменьшая штуцера.
ПРИМЕЧАНИЯ:
картины (a) будут конструированы для произведения отливок толщины металла уступанных таблица. Толщина металла на никакой этап будет чем 90% из значений уступанных таблица.
(b) длина потока может удлинить за шириной диапазона. Однако, минимальную толщину металла (g) необходимо поддерживать в конце потока.
соединения (c), половинные соединения и соединения уменьшения могут быть соединены или не-соединены.
нервюры (d) позволены согласно разделу 9. Применимые «внешние» ломанные линии в чертежах выше показывают где нервюры позволены.
