Штуцеры бросания нержавеющей стали
>
|
| Место происхождения | Китай |
| Фирменное наименование | KASUGAI |
| Сертификация | ISO-9001; PED; AD 2000 |
| Номер модели | AISI 316 MSS SP-114 CL1000 3/4 ”литая сварка враструб, прямая крестовина |
| Документ | Брошюра продукта PDF |

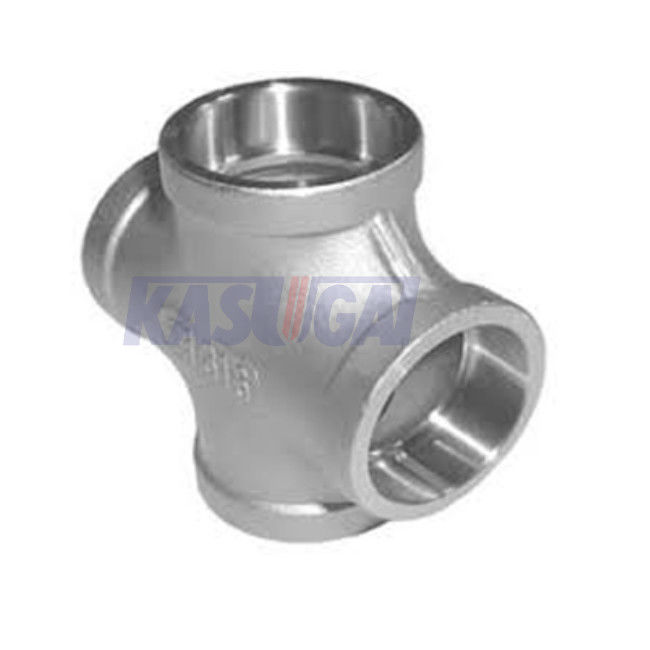

AISI 316 MSS SP-114 CL1000 3/4" крест Гнезд-заварки бросания нержавеющей стали прямой
Информация о продукте
| Название продукта | AISI 316 MSS SP-114 CL1000 3/4" крест Гнезд-заварки бросания нержавеющей стали прямой |
| Приспосабливая тип | Крест Гнезд-заварки прямой |
| Размеры | MSS SP-114: 2018 |
| Ряд размера | 3/4" |
| Класс давления | Класс 1000 |
| Материалы | AISI 316/L |
Прямой крест четырехпроводной штуцер используемый для того чтобы наладить двойные перпендикулярные связи с трубой. Он походит перекресток. Линии которые подключают с бегом основы трубы как «ветви». Бег основы трубы часто вызван «заголовком». Слово «прямое» обозначает что все 4 выхода такой же размер трубы.
Стандарт & материалы: AISI 316L
AISI 316 и AISI 316L описывают нержавеющие, аустенитовые стали хроми-никел-молибдена которые имеют хорошее сопротивление в не-окисляя кислотах и средства массовой информации хлор-содержания. Должны к химическому составу, материальным 316 и материальному 316L по существу коррозионностойкие сплавы металла.
Химический состав AISI 316/L приблизительный средний (%)
| Ранг | C, максимальный | Si, максимальный | Mn, максимальный | P, максимальный | S, максимальный | Ni | Cr | Mo |
| AISI 316 | 0,08 | 1,00 | 2,00 | 0,045 | 0,030 | 10.0-14.0 | 16.0-18.0 | 2.0-3.0 |
| AISI 316L | 0,03 | 1,00 | 2,00 | 0,045 | 0,030 | 10.0-14.0 | 16.0-18.0 | 2.0-3.0 |
Свойства AISI 316/L механические
| Механические свойства | 316 | 316L |
| Прочность на растяжение (MPa), ≥ | 515 | 485 |
| прочность на растяжение 0.2%Yield (MPa), ≥ | 205 | 170 |
| Удлиненность в 50mm (2 внутри.) (%), ≥ | 40 | 40 |
| Brinell твердость (HBW), ≤ | 217 | 217 |
| Твердость Rockwell (HRBW), ≤ | 95 | 95 |
SP-114 проставляет размеры штуцеров Гнезд-заварки класса 1000 нанесенных (в дюймах)
| NPS | Локти, тройники & кресты Центр-к-конца | Локти Центр-к-конца 45o | Гнездо скважина) (MIN./(максимальный) |
Dia скважины. ) (MIN./(максимальный) |
Глубина гнезда (MIN.) | Толщина металла | Внешний Dia диапазона. (MIN.) | Полностью соединяя длина (MIN.) | Высота крышки (MIN.) | Плоская верхняя толщина крышки (MIN.) |
| C | SB | BD | SD | G | H1 | W | P | G1 | ||
| ⅛ | 0,81 | 0,69 | 0.420/0.440 | 0.227/0.337 | 0,32 | 0,09 | 0,55 | 1,00 | 0,68 | 0,09 |
| ¼ | 0,81 | 0,69 | 0.555/0.575 | 0.380/0.440 | 0,32 | 0,09 | 0,74 | 1,00 | 0,68 | 0,09 |
| ⅜ | 0,93 | 0,81 | 0.690/0.710 | 0.515/0.575 | 0,32 | 0,10 | 0,86 | 1,12 | 0,81 | 0,10 |
| ½ | 1,12 | 0,87 | 0.855/0.875 | 0.644/0.704 | 0,32 | 0,10 | 1,05 | 1,38 | 0,93 | 0,12 |
| ¾ | 1,31 | 1,00 | 1.065/1.085 | 0.854/0.914 | 0,37 | 0,12 | 1,30 | 1,50 | 1,06 | 0,13 |
| 1 | 1.330/1.350 | 1.067/1.127 | 0,44 | 0,13 | 1,61 | 1,62 | 1,31 | 0,15 | ||
| 1 ¼ | 1.675/1.695 | 1.412/1.472 | 0,50 | 0,14 | 1,86 | 2,00 | 1,62 | 0,17 | ||
| 1 ½ | 1.915/1.935 | 1.652/1.712 | 0,50 | 0,15 | 2,17 | 2,12 | 1,62 | 0,19 | ||
| 2 | 2.406/2.426 | 2.127/2.187 | 0,56 | 0,17 | 2,74 | 2,50 | 1,75 | 0,22 |
