Никель меди ASTM B151 служит фланцем 90/10 C70600 шей сварки ANSI B16.5

Место происхождения	Китай
Фирменное наименование	Kasugai
Номер модели	ASTM B151 C70600 ANSI B16.5
Документ	Брошюра продукта PDF

Детали продукта

Название продукта:

Фланцов Мед-никеля ANSI B16.5 ASTM B151 C70600 (90/10)

Ряд размера:

1/2» до 24"

Фланец:

Шея сварки (WN), выскальзывание на (s), сварка гнезда (SW), продела нитку (TR), шторки (BL)

Спецификации:

DIN 2632/2633/86033/86036/86037 ANSI B16.5 EEMUA145

Класс давления:

150 300

Толщина:

Sch5S Sch10S Sch40S Sch80S

Выделить:

Фланцы никеля меди ASTM B151

Фланцы шеи сварки ANSI B16.5

Фланцы никеля меди ANSI B16.5

Условия оплаты & доставки

Количество мин заказа

могущий быть предметом переговоров

Цена

обсуждаемый

Упаковывая детали

Мореходное Packng

Время доставки

30 - 60 рабочих дней

Условия оплаты

L / C, T/T

Поставка способности

100 тонн в месяц

Характер продукции

Фланцов Мед-никеля ANSI B16.5 ASTM B151 C70600 (90/10)

Информация о продукте

Название продукта	Фланцов Мед-никеля ANSI B16.5 ASTM B151 C70600 (90/10)
Ряд размера	1/2» до 24"
Тип фланца	Шея сварки (WN), выскальзывание на (s), сварка гнезда (SW), продела нитку (TR), шторки (BL)
Спецификации	DIN 2632/2633/86033/86036/86037 ANSI B16.5 EEMUA145
Класс давления	150 300
Толщина	Sch5S Sch10S Sch40S Sch80S

Медные фланцы никеля

Медные фланцы никеля выкованы используя высококачественный стальной запас. Они проходят куя процесс который включает нагреть, сформировать, и охладить. В зависимости от изготовляя количества, использованы различные куя методы. Метод изделия обжатого под молотом открыт-плашки обыкновенно использован для продуктов низко-тома но имеет высокий уровень производства. Однако, он требует высоких подвергая механической обработке стипендий.

Медные фланцы никеля имеют много различных применений. Их можно использовать в морских окружающих средах и для высоконапорного тубопровода. Эти фланцы также использованы для судостроения. Их 90/10 медных фланцы сварки гнезда никеля часто использованы для применений небольш-размера высоконапорных пуская по трубам. Они предлагают такую же прочность статических и усталости как выскальзывание на фланцах SORF но конструированы для регуляции более высоких давлений. Медный никель хороший проводник электричества и жары. Он поэтому обыкновенно использован для морских применений. Идеальный выбор для применений где высокое давление необходимо. Медные фланцы никеля доступны в различных рангах и размерах. Типичные применения включают системы тубопровода морской воды. Они сильно коррозионностойки и предлагают большую стойкость. Они также сильно устойчивы для того чтобы нести и разрыв и идеальны для применений в химикате, масле, и газовых промышленностях. Эти фланцы можно также приказать в особенных длинах, и доступны в анодированных или порошк-покрытых финишах. Они соотвествуют ASTM и часто доступны для так же-дневной доставки.

Химические составы (%) трубы Мед-никеля ASTM B151 (C70600)

Ранг	Cu	Pb	Zn	Fe	Ni	Mn
C70600	Баланс	0,05 максимальное	1,0 максимальное	1.0-1.8	9.0-11.0	1,0 максимальное

Размеры фланца ANSI B16.5 - класс 150 (mm)

Номинальный размер		Вне Dia.	Толщина	Длина через эпицентр деятельности			Dia. эпицентра деятельности	Поднятый Dia стороны.	Радиус внешнего закругления скважины	Глубина гнезда	Зенкеровать по цилиндру	Длина потока	Отверстия для болтов
Номинальный размер		Вне Dia.	Толщина	WN	ТАК SW TR	LJ	Dia. эпицентра деятельности	Поднятый Dia стороны.	LJ	SW	TR		Dia круга болта.	Никакой	Dia.
	B	O	t	Y1	Y2	Y3	X	R	r1	D	B4	Q	C	Никакой	H
15	1/2	89	11,2	47,8	16		30,0	35,1	3	10	Скошенный к главному dia. потока на 45^o	16	60,5	4	16
20	3/4	99	12,7	52,3	16		38,0	42,9	3	11		16	69,8	4	16
25	1	108	14,3	55,6	18		49,5	50,8	3	13		18	79,2	4	16
32	1-1/4	117	15,8	57,2	21		58,5	63,5	5	14		21	88,9	4	16
40	1-1/2	127	17,6	62,0	22		65,0	73,2	6	16		22	98,6	4	16
50	2	152	19,1	63,5	25		77,5	91,9	8	18		25	120,6	4	19
65	2-/21	178	22,4	69,8	28		90,5	104,6	8	19		28	139,7	4	19
80	3	190	23,9	69,8	30		108	127,0	10	21		30	152,4	4	19
90	3-1/2	216	23,9	71,4	32		122	139,7	10			32	177,8	8	19
100	4	229	23,9	76,2	33		135	157,2	11			33	190,5	8	19
125	5	254	23,9	88,9	37		164	185,7	11			37	215,9	8	22
150	6	279	25,4	88,9	40		192	215,9	13			40	241,3	8	22
200	8	343	28,5	101,6	44		246	269,7	13			44,4	298,4	8	22
250	10	406	30,3	101,6	49		305	323,8	13			49,3	362,0	12	22
300	12	483	31,8	114,3	56		365	381,0	13			55,6	431,8	12	26
350	14	535	35,1	127,0	57	79	400	412,8	13			57,2	476,2	12	29
400	16	595	36,6	127,0	64	87	457	469,9	13			63,5	539,8	16	29
450	18	635	39,7	139,7	68	97	505	533,4	13			68,3	577,8	18	32
500	20	700	43,0	144,5	73	103	559	584,2	13			73,2	635,0	20	32
600	24	815	47,8	152,4	83	111	663	692,2	13			82,6	749,3	20	35

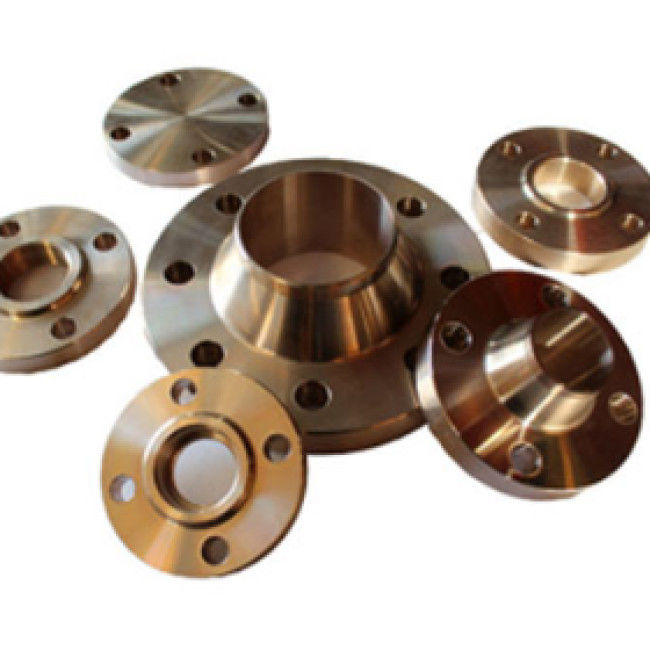

Никель меди ASTM B151 служит фланцем 90/10 C70600 шей сварки ANSI B16.5 1

Номинальный размер		Размеры фланцов кольца совместных						Вес (kg)
Номинальный размер		Номер паза	Dia. поднятой части	Dia тангажа.	Глубина	Ширина	Радиус в основании	WN Sch 40	ТАК	BL	SW Sch 40	LJ	TR
	B	Номер паза	K	P	E	F	r2	WN Sch 40	ТАК	BL	SW Sch 40	LJ	TR
15	1/2							0,57	0,41	0,43	0,42	0,46	0,42
20	3/4							0,73	0,59	0,64	0,60	0,65	0,60
25	1	R15	63,5	47,62	6,35	8,74	0,8	1,03	0,79	0,87	0,81	0,86	0,82
32	1-1/4	R17	73,5	57,16	6,35	8,74	0,8	1,33	1,03	1,16	1,05	1,10	1,07
40	1-1/2	R19	83,0	65,07	6,35	8,74	0,8	1,76	1,36	1,58	1,38	1,43	1,41
50	2	R22	102	82,55	6,35	8,74	0,8	2,61	2,10	2,47	2,14	2,20	2,18
65	2-/21	R25	122	101,60	6,35	8,74	0,8	4,08	3,25	4,00	3,34	3,40	3,38
80	3	R29	134	114,30	6,35	8,74	0,8	4,93	3,87	4,95	3,99	4,00	4,05
90	3-1/2	R33	154	131,78	6,35	8,74	0,8	6,12	4,89	6,42		5,06	5,10
100	4	R36	172	149,22	6,35	8,74	0,8	6,96	5,38	7,09		5,55	5,63
125	5	R40	194	171,45	6,35	8,74	0,8	8,83	6,29	8,72		6,43	6,68
150	6	R43	219	193,68	6,35	8,74	0,8	10,9	7,77	11,4		7,89	8,27
200	8	R48	274	247,65	6,35	8,74	0,8	17,9	12,4	19,6		12,6	12,6
250	10	R52	331	304,80	6,35	8,74	0,8	25,0	17,6	29,1		17,8	17,6
300	12	R56	407	381,00	6,35	8,74	0,8	38,7	27,7	43,8		28,1	27,8
350	14	R59	426	396,88	6,35	8,74	0,8	51	35,3	59		47,6	35,2
400	16	R64	483	454,02	6,35	8,74	0,8	64	44,9	77		63,5	45,3
450	18	R68	547	517,52	6,35	8,74	0,8	75	49,3	94		72,6	49,7
500	20	R72	597	558,80	6,35	8,74	0,8	94	63	123		88,5	63,5
600	24	R76	712	673,10	6,35	8,74	0,8	133	89	188		124,7	90,5

Размеры фланца ANSI B16.5 – класс 300 (mm)

Номинальный размер		Вне Dia.	Толщина	Длина через эпицентр деятельности			Dia. эпицентра деятельности	Поднятый Dia стороны.	Радиус внешнего закругления скважины	Глубина гнезда	Зенкеровать по цилиндру	Длина потока	Отверстия для болтов
Номинальный размер		Вне Dia.	Толщина	WN	ТАК SW TR	LJ	Dia. эпицентра деятельности	Поднятый Dia стороны.	LJ	SW	TR		Dia круга болта.	Никакой	Dia.
	B	O	t	Y1	Y2	Y3	X	R	r1	D	B4	Q	C	Никакой	H
15	1/2	95	14,3	52,3	22		38,0	35,1	3	10	23,5	15,7	66,5	4	16
20	3/4	117	15,8	57,2	25		48,0	42,9	3	11	29,0	15,7	82,6	4	19
25	1	124	17,6	62,0	27		54,0	50,8	3	13	36,0	17,5	88,9	4	19
32	1-1/4	133	19,1	65,0	27		63,4	63,5	5	14	44,5	20,6	98,6	4	19
40	1-1/2	155	20,6	6,3	30		70,0	73,2	6	16	50,5	22,4	114,3	4	22
50	2	165	22,4	69,8	33		84,0	91,9	8	18	63,5	28,4	127,0	8	19
65	2-/21	190	25,4	76,2	38		100	104,6	8	19	76,0	31,8	149,4	8	22
80	3	210	28,5	79,2	43		117	127,0	10	21	92,0	31,8	168,1	8	22
90	3-1/2	229	30,3	81,0	44		133	139,7	10		105,0	36,6	184,2	8	22
100	4	254	31,8	85,9	48		146	157,2	11		118,0	36,6	200,2	8	22
125	5	279	35,1	98,6	51		178	185,7	11		145,0	42,9	235,0	8	22
150	6	318	36,6	98,6	52		206	215,9	13		171,0	46,0	269,7	12	22
200	8	381	41,2	111,3	62		260	269,7	13		222,0	50,8	330,2	12	26
250	10	444	47,8	117,3	67	95	321	323,8	13		276,0	55,6	387,4	16	29
300	12	520	50,8	130,0	73	102	375	381,0	13		329,0	60,5	450,8	16	32
350	14	585	53,9	142,7	76	111	425	412,8	13		360,0	63,5	514,4	20	32
400	16	650	57,2	146,0	83	121	483	469,9	13		411,0	68,3	571,5	20	35
450	18	710	60,5	158,8	89	130	533	533,4	13		462,0	69,8	628,6	24	35
500	20	775	63,5	162,1	95	140	587	584,2	13		513,0	73,2	685,8	24	35
600	24	915	69,9	168,1	106	152	702	692,2	13		614,0	82,6	812,8	24	42

Никель меди ASTM B151 служит фланцем 90/10 C70600 шей сварки ANSI B16.5 1

Номинальный размер		Размеры фланцов кольца совместных						Вес (kg)
Номинальный размер		Номер паза	Dia. поднятой части	Dia тангажа.	Глубина	Ширина	Радиус в основании	WN Sch 40	ТАК	BL	SW Sch 40	LJ	TR
	B	Номер паза	K	P	E	F	r2	WN Sch 40	ТАК	BL	SW Sch 40	LJ	TR
15	1/2	R11	51,0	34,14	5,56	7,14	0,8	0,75	0,65	0,65	0,66	0,71	0,65
20	3/4	R13	63,5	42,88	6,35	8,74	0,8	1,27	1,11	1,11	1,14	1,20	1,10
25	1	R16	70,0	50,80	6,35	8,74	0,8	1,64	1,39	1,43	1,43	1,49	1,35
32	1-1/4	R18	79,5	60,32	6,35	8,74	0,8	2,07	1,70	1,83	1,75	1,81	1,69
40	1-1/2	R20	90,5	68,28	6,35	8,74	0,8	2,94	2,51	2,69	2,58	2,66	2,54
50	2	R23	108	82,55	7,92	11,91	0,8	3,45	2,91	3,22	2,97	3,02	2,92
65	2-/21	R26	127	101,60	7,92	11,91	0,8	5,10	4,22	4,86	4,41	4,37	4,24
80	3	R31	147	123,82	7,92	11,91	0,8	6,25	5,88	6,83	6,15	6,04	5,94
90	3-1/2	R34	159	131,78	7,92	11,91	0,8	8,78	7,44	8,85		7,64	7,90
100	4	R37	175	149,22	7,92	11,91	0,8	11,4	9,73	11,8		9,98	9,71
125	5	R41	210	180,98	7,92	11,91	0,8	15,4	12,5	15,8		12,7	12,4
150	6	R45	242	211,12	7,92	11,91	0,8	19,8	16,2	21,3		16,5	16,2
200	8	R49	302	269,88	7,92	11,91	0,8	30,5	24,8	34,6		25,2	24,8
250	10	R53	356	323,85	7,92	11,91	0,8	44,1	35,5	54		40,2	35,9
300	12	R57	413	381,00	7,92	11,91	0,8	64	51	79		58	51,5
350	14	R61	458	419,90	7,92	11,91	0,8	88	70	106		86,2	70,1
400	16	R65	508	469,90	7,92	11,91	0,8	113	90	139		113,4	90,4
450	18	R69	575	533,40	7,92	11,91	0,8	138	109	175		133,8	109,0
500	20	R73	635	584,20	9,52	13,49	1,5	169	135	221		167,8	136,0
600	24	R77	750	692,15	11,13	16,66	1,5	249	204	341		249,5	204,0
