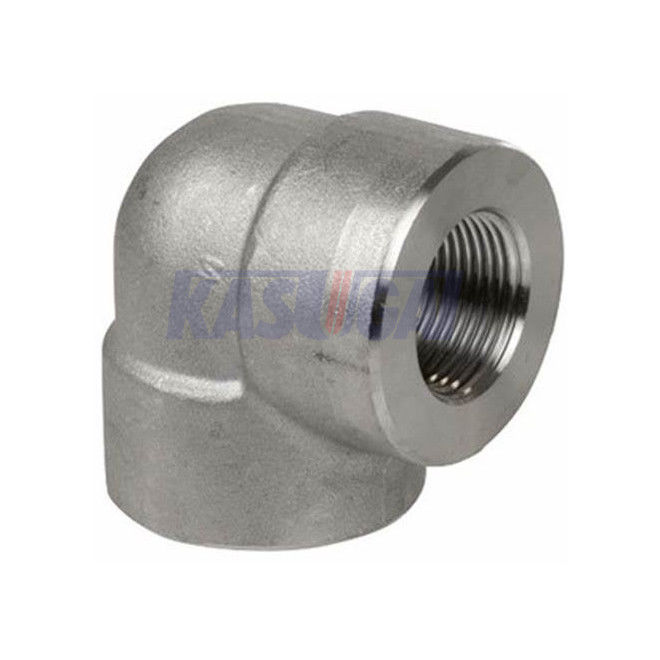

Выкованный 90 градусов продел нитку локоть
  • Выкованный 90 градусов продел нитку локоть
Выкованный 90 градусов продел нитку локоть

Выкованный 90 градусов продел нитку локоть

Место происхождения Китай
Фирменное наименование Kasugai
Номер модели ASTM A420 ASME B16.11 Колено из кованой углеродистой стали высокого давления с резьбой 90 градусов (
Документ Брошюра продукта PDF
Детали продукта
Имя Prouct:
ASTM A420 ASME B16.11 Колено из кованой углеродистой стали высокого давления с резьбой 90 градусов (
Ряд размера:
от 1/8 до 4 дюймов
Тип потока:
ASME B1.20.1 (NPT)
Класс давления:
Класс 2000 3000 6000
Стандарт:
АСТМ А420
Размеры:
ASME B16.11
Выделить:

Выкованный 90 градусов продел нитку локоть

,

Выкованные штуцеры трубы стали углерода

,

Высокое давление 90 локоть продетый нитку градусами

Условия оплаты & доставки
Количество мин заказа
могущий быть предметом переговоров
Цена
обсуждаемый
Упаковывая детали
Мореходное Packng
Время доставки
30 - 60 рабочих дней
Условия оплаты
L / C, T/T
Поставка способности
500 тонн в месяц
Характер продукции

Давление ASTM A420 ASME B16.11 высокое выковало сталь углерода 90 градусов продел нитку локоть (THD)



Информация о продукте

Название продукта Давление ASTM A420 ASME B16.11 высокое выковало сталь углерода 90 градусов продел нитку локоть (THD)
Ряд размера 1/8" до 4"
Тип потока ASME B1.20.1
Размеры ASME B16.11
Стандарты ASTM A420
Класс давления Класс 2000, 3000, 6000



Химический состав штуцера ASTM A234 (%)

  Si S Mn P C Mo Cr Ni Cu
WPB ≤0.1 0,058 0.29-1.06 0,05 ≤0.3 ≤0.15 0,4 0,4 0,4
WPC ≤0.1 0,058 0.29-1.06 0,05 ≤0.35 ≤0.15 0,4 0,4 0,4



Размеры ASME B16.11 90° продели нитку локоть (THD) (mm)



Выкованный 90 градусов продел нитку локоть 0

Технический чертеж локтя ASME B16.11 90° с нарезанными концами NPT.





NPS
2000#
3000#
6000#		 H
2000#		 H
3000#		 H
6000#
1/8" 21 21 25 22 22 25
1/4" 21 25 28 22 25 33
3/8" 25 28 33 25 33 38
1/2» 28 33 38 33 38 46
3/4" 33 38 44 38 46 56
1" 38 44 51 46 56 62
1-1/4» 44 51 60 56 62 75
1-1/2» 51 60 64 62 75 84
2" 60 64 83 75 84 102
2-1/2» 76 83 95 92 102 121
3" 86 95 106 109 121 146
4" 106 114 114 146 152 152



NPS G
2000#		 G
3000#		 G
6000#		 B L2
1/8" 3,18 3,18 6,35 6,4 6,7
1/4" 3,18 3,30 6,60 8,1 10,2
3/8" 3,18 3,51 6,98 9,1 10,4
1/2» 3,18 4,09 8,15 10,9 13,6
3/4" 3,18 4,32 8,53 12,7 13,9
1" 3,68 4,98 9,93 14,7 17,3
1-1/4» 3,89 5,28 10,59 17,0 18,0
1-1/2» 4,01 5,56 11,07 17,8 18,4
2" 4,27 7,14 12,09 19,0 19,2
2-1/2» 5,61 7,65 15,29 23,6 28,9
3" 5,99 8,84 16,64 25,9 30,5
4" 6,55 11,18 18,67 27,7 33,0



Общие примечания: размеры все в миллиметре

Примечание: : центр-к-конец продетого нитку локтя; H: вне диаметра диапазона; G: минимальная толщина стены; B: минимальная длина идеальной длины; L2: длина полезного потока.
