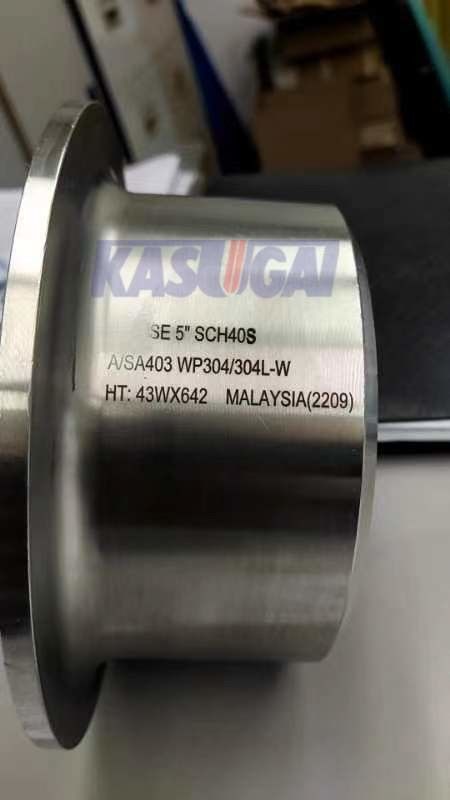

АСТМ A403 Нержавеющая сталь задница сварка конец ступня

ASTM A403 является стандартной спецификацией для кованых аустенитных фитингов труб из нержавеющей стали.Одно из таких типов фитинга, охваченного ASTM A403, - это конец сварки на заднице..

Конец сварки на заднице используется для создания сварного соединения между двумя трубами или фитингами разного диаметра.Он обычно используется, когда есть необходимость в плавном переходе между трубами или для облегчения легкого демонтажа фланцевого соединенияКонечный конец имеет короткую длину трубы с одним концом, который сварляется с более крупной трубой, в то время как другой конец предназначен для использования в качестве соединения фланца.

Конец ступни (англ. Stub end) - фитинг, используемый для замены сварных фланцев, когда требуется поддержка вращающегося резервного фланца.И Он может быть поставлен в стандартном и нестандартном размере ANSI, который используется для соединения труб разного диаметра.

Крайники, покрытые ASTM A403, изготавливаются из кованой аустенитной нержавеющей стали.

Концы ступней предназначены для сварки ступней, где конец ступни выровняется и сварляется с большей трубой.Следует следовать надлежащим методам и процедурам сварки, чтобы обеспечить прочный и беспроницаемый соединение.

Информация о продукте

Типы концов ступней

Концы ступней предлагаются тремя различными способами, типами A, B и C. Концы ступней типа A и B похожи на кованые фитинги, такие как локти и тезы, а концы ступней типа C изготавливаются в индивидуальных размерах.

Тип А

Окончание ступня типа А используется для стандартного фланца соединительного ступня. Толщина ступня на конце ступня больше или равна номинальной толщине стены трубы.Внешний угловой радиус типа А может принимать фланц локтевого соединенияВнутренний угол квадратный.

Тип B

Окончание штука типа В используется для стандартного скольжения на фланцах в виде штуковых фланцев. Толщина штука на этих коротких концах больше или равна номинальной толщине стены трубы.Внешний угловой радиус типа B достаточно мал, чтобы принять скользящий фланц, который может использоваться в качестве резервного фланца.Внутренний угол квадратный.

Тип С

Окончание тупика типа С может быть использовано для стандартного фланца и скольжения на фланце. Он расширяется, оставляя округлый край во внутреннем диаметре ложка.радиус может быть сделан закрытым на квадрат. Толщина лапа составляет 75% от стенки трубы. Тип C достаточно короткий, чтобы вместить любой резервный фланс.

Концы ступов обычно изготавливаются двумя способами, типом A и типом B. Они доступны в двух стандартных длинах, длинном (ANSI) или коротком узоре (MSS).Обычно штук штук 5 и 10 предлагаются в коротких длинах.Ш 40s Stub End поставляются как в коротких, так и в длинных формах.

Материалы Химический состав

ASTM A403 Fittings из нержавеющей стали относится к материалу кованых и проката аустенитных нержавеющих фитингов для труб под давлением.Они могут быть использованы во многих областях, таких как инженерная промышленность, энергоперерабатывающие установки и т.д.

Примечание:

Если в таблице есть эллипс, то это не требуется, а элемент необходимо проанализировать или сообщить.

Метод анализа на азот должен быть предметом соглашения между покупателем и производителем.

Колумбий 0,10-0,30%; ванадий 0,10-0,30%.

Для небольших диаметров или тонких стен, или для обоих, где требуется много прохождений, необходимо максимальное содержание углерода 0,04% в классах TP304L и TP316L.Малые трубы внешнего диаметра определяются как те, которые меньше 0.500in. (((23.7mm) в наружном диаметре и легкие стены труб, как те, менее 0,049in. (((1.24mm) в средней толщине стены

ASME B16.9 Размеры конца тупика (мм)
