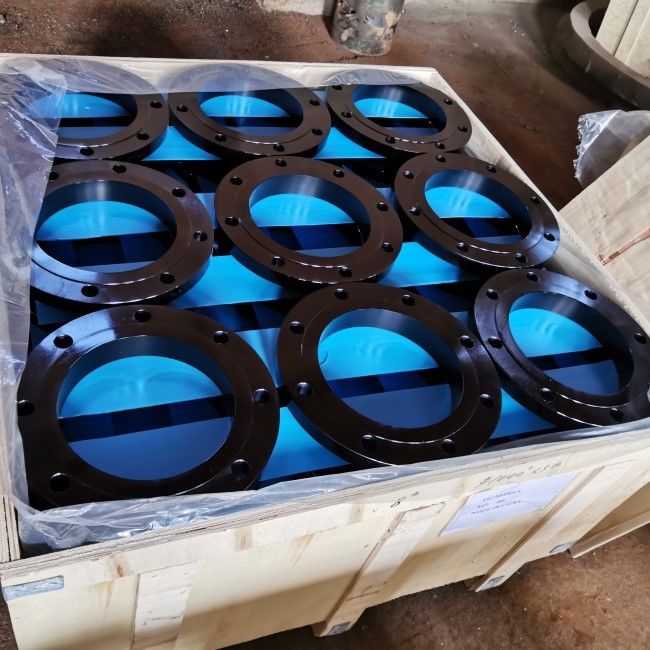

Штуцер трубы класса 300 углерода фланца ANSI B16.5 ASTM A105 стальной
  • Штуцер трубы класса 300 углерода фланца ANSI B16.5 ASTM A105 стальной
  • Штуцер трубы класса 300 углерода фланца ANSI B16.5 ASTM A105 стальной
  • Штуцер трубы класса 300 углерода фланца ANSI B16.5 ASTM A105 стальной
  • Штуцер трубы класса 300 углерода фланца ANSI B16.5 ASTM A105 стальной
Штуцер трубы класса 300 углерода фланца ANSI B16.5 ASTM A105 стальной

Штуцер трубы класса 300 углерода фланца ANSI B16.5 ASTM A105 стальной

Место происхождения Китай
Фирменное наименование Kasugai
Номер модели Класс 300 класса 150 ANSI B16.5 ASTM A105
Документ Брошюра продукта PDF
Детали продукта
Название продукта:
Класс 150/Class 300 фланца углерода ANSI B16.5 ASTM A105 стальной
Размер Ragne:
1/2» до 24"
Класс давления:
150 300
Тип стороны:
WN SW BL LJ RJ ТАК
Спецификация:
ANSI B16.5
Покрытие:
Антиржавейная краска, смогла и горячее гальванизированное погружение, покрытый цинк, желтое прозрачн
Выделить:

Фланец ANSI B16.5 ASTM A105

,

Фланец класса 300 углерода стальной

,

Фланец углерода стальной ASTM A105

Условия оплаты & доставки
Количество мин заказа
могущий быть предметом переговоров
Цена
обсуждаемый
Упаковывая детали
Мореходное Packng
Время доставки
30 - 60 рабочих дней
Условия оплаты
L / C, T/T
Поставка способности
800ton в месяц
Характер продукции

Класс 150/Class 300 фланца углерода ANSI B16.5 ASTM A105 стальной

Фланцы ASTM A105 выкованные фланцы стали углерода для окружающего и более высокотемпературного обслуживания в системах давления. Эти фланцы могут быть изготовлены в соответствии с разнообразие стандартными техническими условиями покрывая ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, SP 44 MSS, API 605, и фланцы API 6A, etc. сделанные к материалу ASTM A105 ограничены максимальный вес 4540 kg.



Информация о продукте

Название продукта Фланец стали углерода ASTM A105 B16.5
Ряд размера Размер: 1/2» до 24"
Класс давления Класс 300 класса 150
Стандарты ASTM A105
Общий тип стороны WN SW BL LJ RJ ТАК
Спецификация ANSI B16.5
Покрытие Антиржавейная краска, смогла и горячее гальванизированное погружение, покрытый цинк, желтое прозрачное, краска масла черная



Химический состав ASTM A105 (%)

Стальной класс

C

максимальный

 Si Mn

P

максимальный

S

максимальный

Ni

максимальный

Cr

максимальный

Mo

максимальный

 N
A105 0,35 0.10-0.35 0.60-1.05 0,035 0,040 0,40 0,30 0,12



Свойства ASTM A105 механические

Стальной класс Прочность на растяжение Прочность выхода Удлиненность в 2in Уменьшение зоны

Solutioning

Температура

 Гасить охлаждает
минута минута минута минута минута ниже
A105 485 250 22 30



Размеры фланца ANSI B16.5 - класс 150

Штуцер трубы класса 300 углерода фланца ANSI B16.5 ASTM A105 стальной 0

Номинальный размер Вне Dia. Толщина Длина через эпицентр деятельности Dia. эпицентра деятельности Поднятый Dia стороны. Радиус внешнего закругления скважины Глубина гнезда Зенкеровать по цилиндру Длина потока Отверстия для болтов
WN

ТАК

SW

TR

 LJ LJ SW TR Dia круга болта. Никакой Dia.
B O t Y1 Y2 Y3 X R r1 D B4 Q C H
15 1/2 89 11,2 47,8 16 30,0 35,1 3 10 Скошенный к главному dia. потока на 45o 16 60,5 4 16
20 3/4 99 12,7 52,3 16 38,0 42,9 3 11 16 69,8 4 16
25 1 108 14,3 55,6 18 49,5 50,8 3 13 18 79,2 4 16
32 1-1/4 117 15,8 57,2 21 58,5 63,5 5 14 21 88,9 4 16
40 1-1/2 127 17,6 62,0 22 65,0 73,2 6 16 22 98,6 4 16
50 2 152 19,1 63,5 25 77,5 91,9 8 18 25 120,6 4 19
65 2-/21 178 22,4 69,8 28 90,5 104,6 8 19 28 139,7 4 19
80 3 190 23,9 69,8 30 108 127,0 10 21 30 152,4 4 19
90 3-1/2 216 23,9 71,4 32 122 139,7 10   32 177,8 8 19
100 4 229 23,9 76,2 33 135 157,2 11   33 190,5 8 19
125 5 254 23,9 88,9 37 164 185,7 11   37 215,9 8 22
150 6 279 25,4 88,9 40 192 215,9 13   40 241,3 8 22
200 8 343 28,5 101,6 44 246 269,7 13   44,4 298,4 8 22
250 10 406 30,3 101,6 49 305 323,8 13   49,3 362,0 12 22
300 12 483 31,8 114,3 56 365 381,0 13   55,6 431,8 12 26
350 14 535 35,1 127,0 57 79 400 412,8 13   57,2 476,2 12 29
400 16 595 36,6 127,0 64 87 457 469,9 13   63,5 539,8 16 29
450 18 635 39,7 139,7 68 97 505 533,4 13   68,3 577,8 18 32
500 20 700 43,0 144,5 73 103 559 584,2 13   73,2 635,0 20 32
600 24 815 47,8 152,4 83 111 663 692,2 13   82,6 749,3 20 35



Штуцер трубы класса 300 углерода фланца ANSI B16.5 ASTM A105 стальной 1

Номинальный размер Размеры фланцов кольца совместных Вес (kg)
Номер паза Dia. поднятой части Dia тангажа. Глубина Ширина Радиус в основании

WN

Sch 40

 ТАК BL

SW

Sch 40

 LJ TR
B K P E F r2
15 1/2             0,57 0,41 0,43 0,42 0,46 0,42
20 3/4             0,73 0,59 0,64 0,60 0,65 0,60
25 1 R15 63,5 47,62 6,35 8,74 0,8 1,03 0,79 0,87 0,81 0,86 0,82
32 1-1/4 R17 73,5 57,16 6,35 8,74 0,8 1,33 1,03 1,16 1,05 1,10 1,07
40 1-1/2 R19 83,0 65,07 6,35 8,74 0,8 1,76 1,36 1,58 1,38 1,43 1,41
50 2 R22 102 82,55 6,35 8,74 0,8 2,61 2,10 2,47 2,14 2,20 2,18
65 2-/21 R25 122 101,60 6,35 8,74 0,8 4,08 3,25 4,00 3,34 3,40 3,38
80 3 R29 134 114,30 6,35 8,74 0,8 4,93 3,87 4,95 3,99 4,00 4,05
90 3-1/2 R33 154 131,78 6,35 8,74 0,8 6,12 4,89 6,42   5,06 5,10
100 4 R36 172 149,22 6,35 8,74 0,8 6,96 5,38 7,09   5,55 5,63
125 5 R40 194 171,45 6,35 8,74 0,8 8,83 6,29 8,72   6,43 6,68
150 6 R43 219 193,68 6,35 8,74 0,8 10,9 7,77 11,4   7,89 8,27
200 8 R48 274 247,65 6,35 8,74 0,8 17,9 12,4 19,6   12,6 12,6
250 10 R52 331 304,80 6,35 8,74 0,8 25,0 17,6 29,1   17,8 17,6
300 12 R56 407 381,00 6,35 8,74 0,8 38,7 27,7 43,8   28,1 27,8
350 14 R59 426 396,88 6,35 8,74 0,8 51 35,3 59   47,6 35,2
400 16 R64 483 454,02 6,35 8,74 0,8 64 44,9 77   63,5 45,3
450 18 R68 547 517,52 6,35 8,74 0,8 75 49,3 94   72,6 49,7
500 20 R72 597 558,80 6,35 8,74 0,8 94 63 123   88,5 63,5
600 24 R76 712 673,10 6,35 8,74 0,8 133 89 188   124,7 90,5



Размеры фланца ANSI B16.5 - класс 300

Штуцер трубы класса 300 углерода фланца ANSI B16.5 ASTM A105 стальной 0

Номинальный размер Вне Dia. Толщина Длина через эпицентр деятельности Dia. эпицентра деятельности Поднятый Dia стороны. Радиус внешнего закругления скважины Глубина гнезда Зенкеровать по цилиндру Длина потока Отверстия для болтов
WN

ТАК

SW

TR

 LJ LJ SW TR Dia круга болта. Никакой Dia.
B O t Y1 Y2 Y3 X R r1 D B4 Q C H
15 1/2 95 14,3 52,3 22 38,0 35,1 3 10 23,5 15,7 66,5 4 16
20 3/4 117 15,8 57,2 25 48,0 42,9 3 11 29,0 15,7 82,6 4 19
25 1 124 17,6 62,0 27 54,0 50,8 3 13 36,0 17,5 88,9 4 19
32 1-1/4 133 19,1 65,0 27 63,4 63,5 5 14 44,5 20,6 98,6 4 19
40 1-1/2 155 20,6 6,3 30 70,0 73,2 6 16 50,5 22,4 114,3 4 22
50 2 165 22,4 69,8 33 84,0 91,9 8 18 63,5 28,4 127,0 8 19
65 2-/21 190 25,4 76,2 38 100 104,6 8 19 76,0 31,8 149,4 8 22
80 3 210 28,5 79,2 43 117 127,0 10 21 92,0 31,8 168,1 8 22
90 3-1/2 229 30,3 81,0 44 133 139,7 10   105,0 36,6 184,2 8 22
100 4 254 31,8 85,9 48 146 157,2 11   118,0 36,6 200,2 8 22
125 5 279 35,1 98,6 51 178 185,7 11   145,0 42,9 235,0 8 22
150 6 318 36,6 98,6 52 206 215,9 13   171,0 46,0 269,7 12 22
200 8 381 41,2 111,3 62 260 269,7 13   222,0 50,8 330,2 12 26
250 10 444 47,8 117,3 67 95 321 323,8 13   276,0 55,6 387,4 16 29
300 12 520 50,8 130,0 73 102 375 381,0 13   329,0 60,5 450,8 16 32
350 14 585 53,9 142,7 76 111 425 412,8 13   360,0 63,5 514,4 20 32
400 16 650 57,2 146,0 83 121 483 469,9 13   411,0 68,3 571,5 20 35
450 18 710 60,5 158,8 89 130 533 533,4 13   462,0 69,8 628,6 24 35
500 20 775 63,5 162,1 95 140 587 584,2 13   513,0 73,2 685,8 24 35
600 24 915 69,9 168,1 106 152 702 692,2 13   614,0 82,6 812,8 24 42

Штуцер трубы класса 300 углерода фланца ANSI B16.5 ASTM A105 стальной 1

Номинальный размер Размеры фланцов кольца совместных Вес (kg)
Номер паза Dia. поднятой части Dia тангажа. Глубина Ширина Радиус в основании

WN

Sch 40

 ТАК BL

SW

Sch 40

 LJ TR
B K P E F r2
15 1/2 R11 51,0 34,14 5,56 7,14 0,8 0,75 0,65 0,65 0,66 0,71 0,65
20 3/4 R13 63,5 42,88 6,35 8,74 0,8 1,27 1,11 1,11 1,14 1,20 1,10
25 1 R16 70,0 50,80 6,35 8,74 0,8 1,64 1,39 1,43 1,43 1,49 1,35
32 1-1/4 R18 79,5 60,32 6,35 8,74 0,8 2,07 1,70 1,83 1,75 1,81 1,69
40 1-1/2 R20 90,5 68,28 6,35 8,74 0,8 2,94 2,51 2,69 2,58 2,66 2,54
50 2 R23 108 82,55 7,92 11,91 0,8 3,45 2,91 3,22 2,97 3,02 2,92
65 2-/21 R26 127 101,60 7,92 11,91 0,8 5,10 4,22 4,86 4,41 4,37 4,24
80 3 R31 147 123,82 7,92 11,91 0,8 6,25 5,88 6,83 6,15 6,04 5,94
90 3-1/2 R34 159 131,78 7,92 11,91 0,8 8,78 7,44 8,85   7,64 7,90
100 4 R37 175 149,22 7,92 11,91 0,8 11,4 9,73 11,8   9,98 9,71
125 5 R41 210 180,98 7,92 11,91 0,8 15,4 12,5 15,8   12,7 12,4
150 6 R45 242 211,12 7,92 11,91 0,8 19,8 16,2 21,3   16,5 16,2
200 8 R49 302 269,88 7,92 11,91 0,8 30,5 24,8 34,6   25,2 24,8
250 10 R53 356 323,85 7,92 11,91 0,8 44,1 35,5 54   40,2 35,9
300 12 R57 413 381,00 7,92 11,91 0,8 64 51 79   58 51,5
350 14 R61 458 419,90 7,92 11,91 0,8 88 70 106   86,2 70,1
400 16 R65 508 469,90 7,92 11,91 0,8 113 90 139   113,4 90,4
450 18 R69 575 533,40 7,92 11,91 0,8 138 109 175   133,8 109,0
500 20 R73 635 584,20 9,52 13,49 1,5 169 135 221   167,8 136,0
600 24 R77 750 692,15 11,13 16,66 1,5 249 204 341   249,5 204,0



Бирки:

Сваривая фланец шеи,

поднятый фланец стороны,

Фланец углерода стальной выкованный
