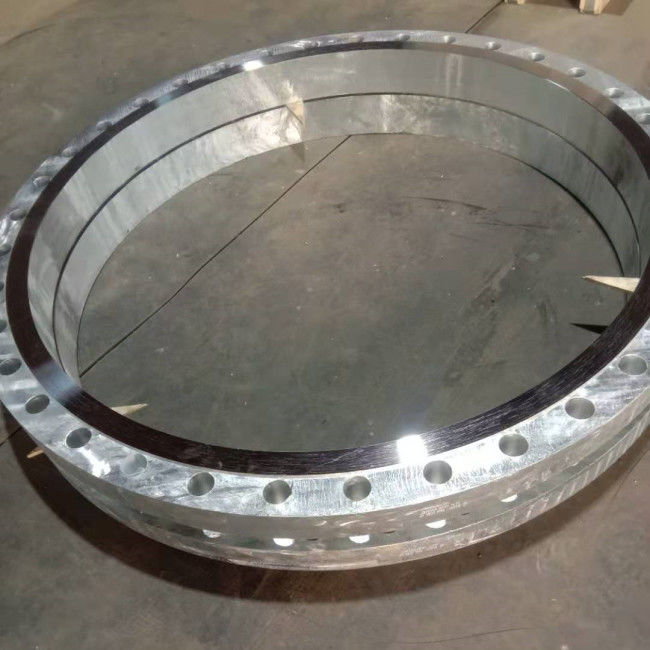

Сваривая серия b класса 75 ASME B16.47 фланца углерода шеи стальная
  • Сваривая серия b класса 75 ASME B16.47 фланца углерода шеи стальная
  • Сваривая серия b класса 75 ASME B16.47 фланца углерода шеи стальная
  • Сваривая серия b класса 75 ASME B16.47 фланца углерода шеи стальная
  • Сваривая серия b класса 75 ASME B16.47 фланца углерода шеи стальная
  • Сваривая серия b класса 75 ASME B16.47 фланца углерода шеи стальная
Сваривая серия b класса 75 ASME B16.47 фланца углерода шеи стальная

Сваривая серия b класса 75 ASME B16.47 фланца углерода шеи стальная

Место происхождения Китай
Фирменное наименование Kasugai
Номер модели Класс 75 b серии ASME B16.47 150 300 400 600 900
Документ Брошюра продукта PDF
Детали продукта
Название продукта:
Фланец стали углерода b серии ASME B16.47
Ряд размера:
26" до 60"
Класс давления:
75 150 300 400 600 900
Общий тип стороны:
Сваривая шея (WN) слепая (BL)
материалы:
ASTM A105 A350 A352 A216 A217 A203 A515 A516 A537
Стандарт:
ASME B16.47 B
Выделить:

Сваривая фланец стали углерода шеи

,

Фланец шеи класса 75 сваривая

,

Фланец стали углерода ASME B16.47

Условия оплаты & доставки
Количество мин заказа
могущий быть предметом переговоров
Цена
обсуждаемый
Упаковывая детали
Мореходное Packng
Время доставки
30 - 60 рабочих дней
Условия оплаты
L / C, T/T
Поставка способности
300 тонн в месяц
Характер продукции

Класс 75 фланца углерода b серии ASME B16.47 стальной 150 300 400 600 900

Информация о продукте

Название продукта Фланец стали углерода b серии ASME B16.5
Ряд размера Размер: 26" до 60"
Класс давления Класс 75 150 300 400 600 900
Материалы ASTM A105 A350 A352 A216 A217 A203 A515 A516 A537
Общий тип стороны Сваривая шея (WN) слепая (BL)
Спецификация ANSI B16.47 B
Покрытие Антиржавейная краска, смогла и горячее гальванизированное погружение, покрытый цинк, желтое прозрачное, краска масла черная



Фланцы ASME B16.47 ссылаются на фланцы трубы большого диаметра изготовленные в соответствии с ASME B16.47, которое покрывает оценки давлени-температуры, материалы, размеры, допуски, отмечать, и испытывая для фланцов. Эти фланцы можно обеспечить в размерах NPS 26 через NPS 60 с обозначениями 75, 150, 300, 400, 600, и 900 класса оценки. NPS обозначение для номинального размера фланца. Связано с диаметром ссылки номинальным, DN, используемым в международных и других стандартах. Для размеров фланца предусматриванных в ASME B16.47, отношение DN = 25 × NPS. Значения государств стандартных технических условий и в SI метрическом и блоке США привычном, за исключением того, что диаметре болтов и отверстий болта с буртиком выражены в блоках дюйма только.



Серия b ASME B16.47 определяет размеры фланца для компактных фланцов которые, в большинстве случаев, имеют более небольшие диаметры круга болта чем серия a служит фланцем. По запросу Американского нефтяного института (API), размеры фланца серий b ASME B16.47 обеспечены в соответствии со стандартом 605 API.



Материалы и производство

Особенно, выкованные фланцы, изготовленные согласно серии a ASME B16.47 или серии b, будут изготовлены как one piece в соответствии с применимой материальной спецификацией. Куя процесс, или горячая объемная штамповка или вковка открыт-плашки, сжимающая пластиковая горячая деятельность работы которая консолидирует материал к подаче в направление наиболее благоприятное для сопротивляться стрессам столкнулась в обслуживании.

Группа нет. Вковки Отливки Плиты
1,1 A105 A216 Gr.WCB A515 Gr.70
1,1 A350 Gr.IF2 - A516 Gr.70
1,1 - - A537 Cl.1
1,1 A350 Gr.IF6 Cl.1 - -
1,1 A350 Gr.IF3 - -
1,2 - A216 Gr.WCC -
1,2 - A352 Gr.LCC -
1,2 Cl2 A350 Gr.IF6 - -
1,2 - A352 Gr.LC2 A203 Gr.B
1,2 - A352 Gr.LC3 A203 Gr.E
1,3 - A352 Gr.LCB A515 Gr.65
1,3 - - A516 Gr.65
1,3 - - A203 Gr.A
1,3 - - A203 Gr.D
1,3 - A217 Gr.WC1 -
1,3 - A352 Gr.LC1 -



Главные материалы химический состав и механические свойства

Химический состав ASTM A105 (%)

Стальной класс

C

максимальный

 Si Mn

P

максимальный

S

максимальный

Ni

максимальный

Cr

максимальный

Mo

максимальный

 N
A105 0,35 0.10-0.35 0.60-1.05 0,035 0,040 0,40 0,30 0,12



Свойства ASTM A105 механические

Стальной класс Прочность на растяжение Прочность выхода Удлиненность в 2in Уменьшение зоны

Solutioning

Температура

 Гасить охлаждает
минута минута минута минута минута ниже
A105 485 250 22 30



Химический состав материалов фланца ASTM A350

Ранг Состав, %
Ранг LF1 Ранг LF2 Ранг LF3 Ранг LF5 Ранг LF6 Ранг LF9 Ранг LF787
C (максимальный) 0,30 0,30 0,20 0.20-0.35 0,22 0,20 0,70
Mn 0.60-1.35 0.60-1.35 0.90max 0.60-1.35 1.15-1.50 0.40-1.06 0.40-0.70
P 0,035 0,035 0,035 0,035 0,025 0,035 0,025
S (максимальный) 0,04 0,04 0,04 0,04 0,025 0,04 0,025
SiA 0.15-0.30 0.15-0.30 0.20-0.35 0.20-0.35 0.15-0.30 ﹍ 0,40 максимальное
Ni 0,40 maxB 0,40 maxB 3.30-3.70 1.0-2.0 0,40 maxB 1.60-2.24 0.70-1.0
Cr 0,30 maxB, c 0,30 maxB, c 0,30 maxC 0,30 maxC 0,30 maxB, c 0,30 maxC 0.60-0.90
Mo 0,12 maxB, c 0,12 maxB, c 0,12 maxC 0,12 maxC 0,12 maxB, c 0,12 maxC 0.15-0.25
Cu 0,40 maxB 0,40 maxB 0,40 максимальное 0,40 максимальное 0,40 maxB 0.75-1.25 1.0-1.3
Cb 0,02 maxD 0,02 maxD 0,02 максимальное 0,02 максимальное 0,02 максимальное 0,02 максимальное 0,02 минуты
V 0,08 максимальное 0,08 максимальное 0,03 максимальное 0,03 максимальное 0.04-0.11 0,03 максимальное 0,03 максимальное
N ﹍ ﹍ ﹍ ﹍ 0.01-0.03 ﹍ ﹍

Когда углерод-дезоксидация вакуума необходима дополнительным требованием S4, содержание кремния будет o.12%

B сумма меди, никеля, хромия, ванадия и молибдена не превысит 1,00% на анализе жары

C сумма хромия и молибдена не превысит 0,32% на анализе жары.

D по соглашению, предел для колумбия может быть увеличен до 0,05% на анализе жары и 0,06% на анализе продукта.



Свойства ASTM A350 механические

Ранг/класс Прочность на растяжение Минута прочности выхода Удлиненность, минута Твердость, максимальная
ksi MPa ksi MPa % HBW
LFI CL1 60-85 415-585 30 205 25 197
LF5 CL1 60-85 415-585 30 205 25 197
LF2 CL1 70-95 485-655 36 250 22 197
CL2 LF2 70-95 485-655 36 250 22 197
LF3 CL1 70-95 485-655 37,5 260 22 197
CL2 LF3 70-95 485-655 37,5 260 22 197
CL2 LF5 70-95 485-655 37,5 260 22 197
LF6 CL1 66-91 455-630 52 360 22 197
CL2 LF6 75-100 515-690 60 415 20 197
LF6 CL3 75-100 515-690 60 415 20 197
LF9 63-88 435-605 46 315 25 197
CL2 LF787 65-85 450-585 55 380 20 197
LF787 CL3 75-95 515-655 65 450 20 197



Серия b ASME B16.47 служит фланцем размеры классом (mm)

Сваривая серия b класса 75 ASME B16.47 фланца углерода шеи стальная 0



Размеры фланцов b серии ASME B16.47 классифицируют 75 (mm)

NPS

Дюйм

 Вне Dia. Dia. круга болта Dia. RF Dia. эпицентра деятельности Dia. верхней части эпицентра деятельности Минимальная толщина Y Отверстия для болтов r
D K G X TBL TWN Номера

D

Дюйм

L

Дюйм
26 760 723,9 705 676 661,9 31,9 31,9 57 36 3/4 5/8 8
28 815 774,7 756 727 712,7 31,9 31,9 60 40 3/4 5/8 8
30 865 825,5 806 778 763,5 31,9 31,9 64 44 3/4 5/8 8
32 915 876,3 857 829 814,3 35,0 33,5 68 48 3/4 5/8 8
34 965 927,1 908 879 865,1 36,6 33,5 72 52 3/4 5/8 8
36 1035 992,2 965 935 915,9 40,9 35,0 84 40 7/8 3/4 10
38 1085 1043,0 1016 986 966,7 43,0 36,6 87 40 7/8 3/4 10
40 1135 1093,8 1067 1037 1017,5 43,0 36,6 91 44 7/8 3/4 10
42 1185 1144,6 1118 1087 1068,3 46,3 38,2 94 48 7/8 3/4 10
44 1250 1203,3 1175 1140 1119,1 47,7 41,4 103 36 1 7/8 10
46 1300 1254,1 1226 1191 1169,9 49,3 43,0 106 40 1 7/8 10
48 1355 1304,9 1276 1241 1220,7 52,5 44,6 110 44 1 7/8 10
50 1405 1355,7 1327 1294 1271,5 54,1 46,2 114 44 1 7/8 10
52 1455 1409,7 1378 1345 1322,3 55,7 46,2 119 48 1 7/8 10
54 1510 1460,5 1429 1397 1373,1 58,9 47,8 124 48 1 7/8 10
56 1575 1520,8 1486 1451 1423,9 60,4 49,3 133 40 1-1/8 1 11
58 1625 1571,6 1537 1502 1474,7 62,0 50,9 137 44 1-1/8 1 11
60 1675 1622,4 1588 1553 1525,5 65,2 54,1 143 44 1-1/8 1 11



Размеры фланцов b серии ASME B16.47 классифицируют 150 (mm)

NPS

Дюйм

 Вне Dia. Dia. круга болта Dia. RF Dia. эпицентра деятельности Dia. верхней части эпицентра деятельности Минимальная толщина Y Отверстия для болтов r
D K G X TBL TWN Номера

D

Дюйм

L

Дюйм
26 785 744,5 711 684 661,9 43,0 39,8 87 36 7/8 3/4 10
28 835 795,3 762 735 712,7 46,2 43,0 94 40 7/8 3/4 10
30 885 846,1 813 787 763,5 49,3 43,0 98 44 7/8 3/4 10
32 940 900,1 864 840 814,3 52,5 44,6 106 48 7/8 3/4 10
34 1005 957,3 921 892 865,1 55,7 47,7 109 40 1 7/8 10
36 1055 1009,6 972 945 915,9 57,3 50,9 116 44 1 7/8 10
38 1125 1070,0 1022 997 968,2 62,0 52,5 122 40 1-1/8 1 10
40 1175 1120,8 1080 1049 1019,0 65,2 54,1 127 44 1-1/8 1 10
42 1225 1171,6 1130 1102 1069,8 66,8 57,3 132 48 1-1/8 1 11
44 1275 1222,4 1181 1153 1120,6 70,0 58,9 135 52 1-1/8 1 11
46 1340 1284,3 1235 1205 1171,4 73,1 60,4 143 40 1-1/4 1-1/8 11
48 1390 1335,1 1289 1257 1222,2 76,3 63,6 148 44 1-1/4 1-1/8 11
50 1445 1385,9 1340 1308 1273,0 79,5 66,8 152 48 1-1/4 1-1/8 11
52 1495 1436,7 1391 1360 1323,8 82,7 68,4 156 52 1-1/4 1-1/8 11
54 1550 1492,2 1441 1413 1374,6 85,8 70,0 160 56 1-1/4 1-1/8 11
56 1600 1543,0 1492 1465 1425,4 89,0 71,6 165 60 1-1/4 1-1/8 14
58 1675 1611,3 1543 1516 1476,2 91,9 73,1 173 48 1-3/8 1-1/4 14
60 1725 1662,1 1600 1570 1527,0 95,4 74,7 178 52 1-3/8 1-1/4 14



Размеры фланцов b серии ASME B16.47 классифицируют 300 (mm)

NPS

Дюйм

 Вне Dia. Dia. круга болта Dia. RF Dia. эпицентра деятельности Dia. верхней части эпицентра деятельности Минимальная толщина Y Отверстия для болтов r
D K G X TBL TWN Номера

D

Дюйм

L

Дюйм
26 865 803,3 737 702 665,2 87,4 87,7 143 32 1-3/8 1-1/4 14
28 920 857,2 787 756 716,0 87,4 87,4 148 36 1-3/8 1-1/4 14
30 990 920,8 845 813 768,4 92,1 92,1 156 36 1-1/2 1-3/8 14
32 1055 977,9 902 864 819,2 101,6 101,6 167 32 1-5/8 1-1/2 16
34 1110 1031,9 953 918 870,0 101,6 101,6 171 36 1-5/8 1-1/2 16
36 1170 1089,0 1010 965 920,8 101,6 101,6 179 32 1-3/4 1-5/8 16
38 1220 1139,8 1060 1016 971,6 109,6 109,6 191 36 1-3/4 1-5/8 16
40 1275 1190,6 1114 1067 1022,4 114,3 114,3 197 40 1-3/4 1-5/8 16
42 1335 1244,6 1168 1118 1074,7 117,5 117,5 203 36 1-7/8 1-3/4 16
44 1385 1295,4 1219 1173 1125,5 125,5 125,5 213 40 1-7/8 1-3/4 16
46 1460 1365,2 1270 1229 1176,3 128,6 127,0 221 36 2 1-7/8 16
48 1510 1416,0 1327 1278 1227,1 133,4 127,0 222 40 2 1-7/8 16
50 1560 1466,8 1378 1330 1277,9 138,2 136,6 233 44 2 1-7/8 16
52 1615 1517,6 1429 1383 1328,7 142,6 141,3 241 48 2 1-7/8 16
54 1675 1578,0 1480 1435 1379,5 147,7 135,0 238 48 2 1-7/8 16
56 1765 1651,0 1537 1494 1430,3 155,4 152,4 267 36 2-3/8 2-1/4 17
58 1825 1712,9 1594 1548 1481,1 160,4 152,4 273 40 2-3/8 2-1/4 17
60 1880 1763,7 1651 1599 1531,9 165,1 149,3 270 40 2-3/8 2-1/4 17
