Фланец углерода стальной
>
|
| Место происхождения | Китай |
| Фирменное наименование | Kasugai |
| Номер модели | DIN2501 PN16 ТАК |
| Документ | Брошюра продукта PDF |

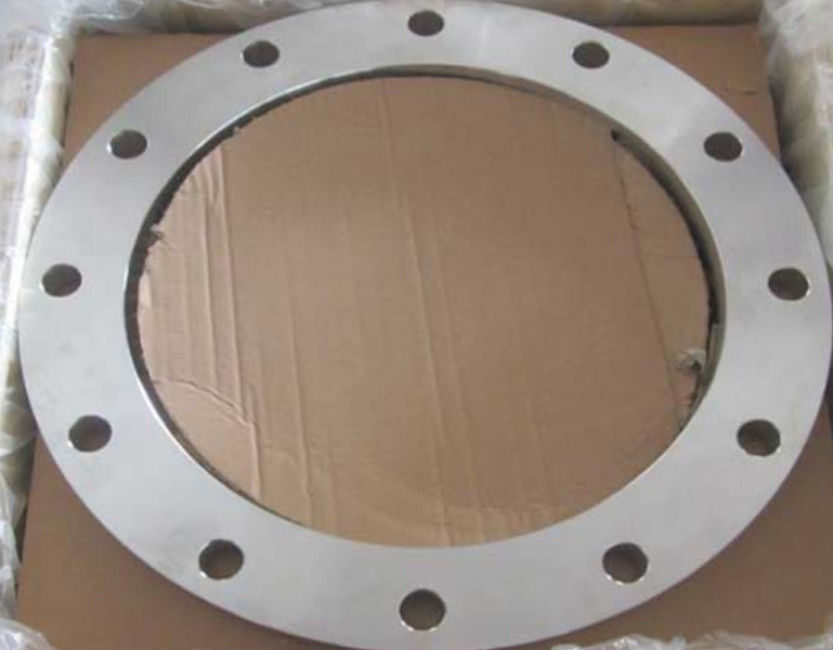

DIN2501 PN16 Выскальзывани-на фланце углерода стальном
DIN 2501 немецкий стандарт для промышленных фланцов
Информация о продукте
| Название продукта | DIN 2501 PN16 Выскальзывани-на фланце углерода стальном |
| Ряд размера | Размер: 1/2» до 48" |
| Класс давления | PN16 |
| Стандарты | DIN2501 |
| Тип стороны | Выскальзывани-на (ТАК) |
| Покрытие | Антиржавейная краска, смогла и горячее гальванизированное погружение, покрытый цинк, желтое прозрачное, краска масла черная |
DIN2501 PN16 Выскальзывани-на размерах фланцов (mm)
| DN |
Размер трубы Дюйм |
O.D. | Удостоверение личности. | Отверстия для болтов | Толщина |
Вес (kg) |
||
| Dia круга болта. | Dia болта. | Номера | ||||||
| D | K | H | T | |||||
| 200 | 8 | 340 | 221,5 | 295 | 22 | 12 | 26 | 10,0 |
| 250 | 10 | 405 | 276,5 | 355 | 26 | 12 | 29 | 14,3 |
| 300 | 12 | 460 | 327,5 | 410 | 26 | 12 | 32 | 19,1 |
| 350 | 14 | 520 | 359,5 | 470 | 26 | 16 | 35 | 28,4 |
| 400 | 16 | 580 | 411,0 | 525 | 30 | 16 | 38 | 36,1 |
| 450 | 18 | 640 | 462,0 | 585 | 30 | 20 | 42 | 46,3 |
| 500 | 20 | 715 | 513,5 | 650 | 33 | 20 | 46 | 64,5 |
| 600 | 24 | 840 | 616,5 | 770 | 36 | 20 | 55 | 101,9 |
| 700 | 28 | 910 | 716,0 | 840 | 36 | 24 | 63 | 110,5 |
| 800 | 32 | 1025 | 817,6 | 950 | 39 | 24 | 74 | 157,8 |
| 900 | 36 | 1125 | 893,8 | 1050 | 39 | 28 | 82 | 214,3 |
| 1000 | 40 | 1255 | 995,4 | 1170 | 42 | 28 | 90 | 297,4 |
