Фланец углерода стальной
>
|
| Место происхождения | Китай |
| Фирменное наименование | Kasugai |
| Номер модели | Класс 900 ТАК BL LJF TR RF ASTM A105 ASME/ANSI B16.5 |
| Документ | Брошюра продукта PDF |

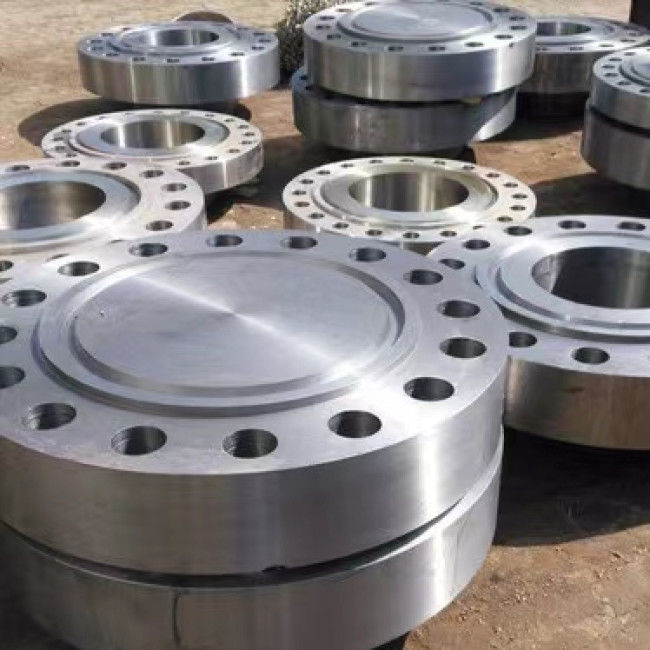

Класс 900 фланца углерода ANSI B16.5 ASTM A105 стальной выкованный
Фланцы ASTM A105 выкованные фланцы стали углерода для окружающего и более высокотемпературного обслуживания в системах давления. Эти фланцы могут быть изготовлены в соответствии с разнообразие стандартными техническими условиями покрывая ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, SP 44 MSS, API 605, и фланцы API 6A, etc. сделанные к материалу ASTM A105 ограничены максимальный вес 4540 kg.
Информация о продукте
| Название продукта | Фланец стали углерода ASTM A105 B16.5 |
| Ряд размера | Размер: 1/2» до 24" |
| Класс давления | Класс 900 |
| Стандарты | ASTM A105 |
| Общий тип стороны | Сваривая шея (WN) Выскальзывани-на (ТАК) слепой заварке гнезда соединения подола (BL) (LJ) продетой нитку (TR) (SW) |
| Спецификация | ANSI B16.5 |
| Покрытие | Антиржавейная краска, смогла и горячее гальванизированное погружение, покрытый цинк, желтое прозрачное, краска масла черная |
Химический состав ASTM A105 (%)
| Стальной класс |
C максимальный |
Si | Mn |
P максимальный |
S максимальный |
Ni максимальный |
Cr максимальный |
Mo максимальный |
N |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 |
Свойства ASTM A105 механические
| Стальной класс | Прочность на растяжение | Прочность выхода | Удлиненность в 2in | Уменьшение зоны |
Solutioning Температура |
Гасить охлаждает |
| минута | минута | минута | минута | минута | ниже | |
| A105 | 485 | 250 | 22 | 30 |
Размеры фланца ANSI B16.5 (mm) - класс 900
| Номинальный размер | Вне Dia. | Толщина | Длина через эпицентр деятельности | Dia. эпицентра деятельности | Поднятый Dia стороны. | Радиус внешнего закругления скважины | Глубина гнезда | Зенкеровать по цилиндру | Длина потока | Отверстия для болтов | |||||
| WN |
ТАК SW TR |
LJ | LJ | SW | TR | Dia круга болта. | Никакой | Dia. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | D | B4 | Q | C | H | ||
| 15 | 1/2 |
Используйте размеры класса 1500 в этих размерах. Фланцы гнезда сваривая могут быть обеспечены в NPS 1/2 до 2 1/2 используя размеры класса 1500 |
|||||||||||||
| │ | │ | ||||||||||||||
| 65 | 2-1/2 | ||||||||||||||
| 80 | 3 | 241 | 38,1 | 101,6 | 54 | 54 | 127 | 127,0 | 10 | - | 92 | 41,1 | 190,5 | 8 | 26 |
| 100 | 4 | 292 | 44,5 | 114,3 | 70 | 70 | 159 | 157,2 | 11 | - | 118 | 47,8 | 235,0 | 8 | 32 |
| 125 | 5 | 349 | 50,8 | 127,0 | 79 | 79 | 190 | 185,7 | 11 | - | 145 | 53,8 | 279,4 | 8 | 35 |
| 150 | 6 | 381 | 55,7 | 130,7 | 86 | 86 | 25 | 215,9 | 13 | - | 171 | 57,2 | 317,5 | 12 | 32 |
| 200 | 8 | 470 | 63,5 | 162,1 | 102 | 114 | 298 | 269,7 | 13 | - | 222 | 63,5 | 393,7 | 12 | 39 |
| 250 | 10 | 545 | 69,9 | 184,2 | 108 | 127 | 368 | 323,8 | 13 | - | 276 | 71,4 | 469,9 | 16 | 39 |
| 300 | 12 | 610 | 79,3 | 200,2 | 117 | 143 | 419 | 381,0 | 13 | - | 329 | 76,2 | 533,4 | 20 | 39 |
| 350 | 14 | 640 | 85,9 | 212,9 | 130 | 156 | 451 | 412,8 | 13 | - | 360 | 82,6 | 558,8 | 20 | 42 |
| 400 | 16 | 705 | 88,9 | 215,9 | 133 | 165 | 508 | 469,9 | 13 | - | 411 | 85,9 | 616,0 | 20 | 45 |
| 450 | 18 | 785 | 101,6 | 228,6 | 152 | 191 | 565 | 533,4 | 13 | - | 462 | 88,9 | 685,8 | 20 | 51 |
| 500 | 20 | 855 | 108,0 | 247,6 | 159 | 210 | 622 | 584,2 | 13 | - | 513 | 91,9 | 749,3 | 20 | 54 |
| 600 | 24 | 1040 | 139,7 | 292,1 | 203 | 267 | 749 | 692,2 | 13 | - | 614 | 101,6 | 901,7 | 20 | 67 |
| Номинальный размер | Размеры фланцов кольца совместных | Вес (kg) | |||||||||||
| Номер паза | Dia. поднятой части | Dia тангажа. | Глубина | Ширина | Радиус в основании |
WN Sch 40 |
ТАК | BL |
SW Sch 40 |
LJ | TR | ||
| B | K | P | E | F | r2 | ||||||||
| 15 | 1/2 |
Используйте размеры класса 600 в этих размерах. Фланцы заварки гнезда могут быть обеспечены в NPS 1/2 до 3 1/2 используя размеры класса 600 |
|||||||||||
| 15 | 1/2 | ||||||||||||
| │ | │ | ||||||||||||
| 65 | 2-1/2 | R31 | 156 | 123,82 | 7,92 | 11,91 | 0,8 | 13,5 | 11,7 | 13,2 | - | 11,3 | 11,6 |
| 80 | 3 | R37 | 181 | 149,22 | 7,92 | 11,91 | 0,8 | 21,9 | 19,7 | 22,1 | - | 23,1 | 19,8 |
| 100 | 4 | R41 | 216 | 180,98 | 7,92 | 11,91 | 0,8 | 35,5 | 32,2 | 36,6 | - | 36,7 | 32,4 |
| 125 | 5 | R45 | 242 | 211,12 | 7,92 | 11,91 | 0,8 | 46,6 | 41,9 | 47,7 | - | 47,6 | 42,1 |
| 150 | 6 | R49 | 308 | 269,88 | 7,92 | 11,91 | 0,8 | 79 | 71 | 83 | - | 86,2 | 71,6 |
| 200 | 8 | R53 | 362 | 323,85 | 7,92 | 11,91 | 0,8 | 118 | 102 | 122 | - | 124,7 | 102 |
| 250 | 10 | R57 | 420 | 381,00 | 7,92 | 11,91 | 0,8 | 159 | 136 | 174 | - | 167,8 | 136 |
| 300 | 12 | R62 | 467 | 419,10 | 11,13 | 16,66 | 1,5 | 179 | 152 | 206 | - | 188,2 | 153 |
| 350 | 14 | R66 | 524 | 469,90 | 11,13 | 16,66 | 1,5 | 219 | 184 | 259 | - | 210,9 | 186 |
| 400 | 16 | R70 | 594 | 533,40 | 12,70 | 19,84 | 1,5 | 296 | 256 | 366 | - | 294,8 | 258 |
| 450 | 18 | R74 | 648 | 584,20 | 12,70 | 19,84 | 1,5 | 369 | 315 | 461 | - | 367,4 | 317 |
| 500 | 20 | R78 | 772 | 692,15 | 15,88 | 26,97 | 2,3 | 686 | 605 | 875 | - | 703,1 | 608 |
