Фланец углерода стальной
>
|
| Место происхождения | Китай |
| Фирменное наименование | Kasugai |
| Номер модели | Класс 2500 ТАК BL LJF TR RF ASTM A105 ASME/ANSI B16.5 |
| Документ | Брошюра продукта PDF |

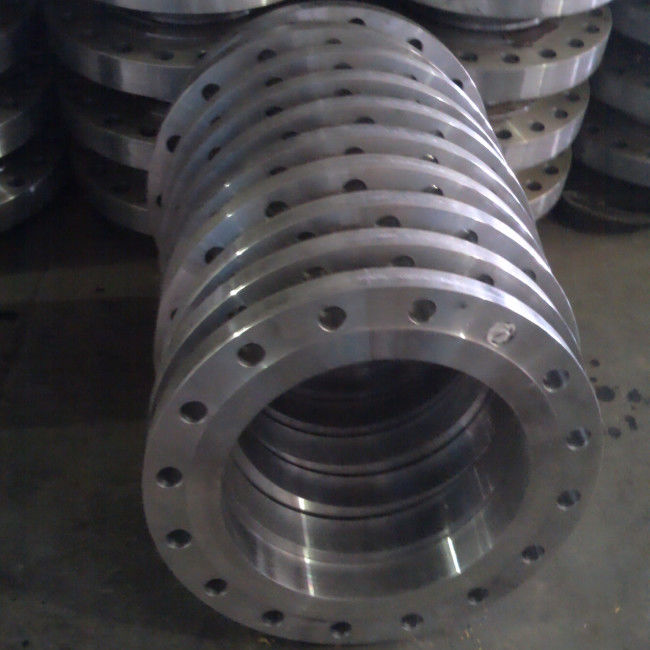

Класс 2500 фланца углерода ANSI B16.5 ASTM A105 стальной выкованный
Фланцы ASTM A105 выкованные фланцы стали углерода для окружающего и более высокотемпературного обслуживания в системах давления. Эти фланцы могут быть изготовлены в соответствии с разнообразие стандартными техническими условиями покрывая ASME B16.5, ASME B16.47, ASME B16.48, ASME B16.36, SP 44 MSS, API 605, и фланцы API 6A, etc. сделанные к материалу ASTM A105 ограничены максимальный вес 4540 kg.
Информация о продукте
| Название продукта | Класс 2500 фланца углерода ASTM A105 B16.5 стальной выкованный |
| Ряд размера | Размер: 1/2» до 24" |
| Класс давления | Класс 2500 |
| Стандарты | ASTM A105 |
| Общий тип стороны | WN SW BL LJ RJ ТАК |
| Спецификация | ANSI B16.5 |
| Покрытие | Антиржавейная краска, смогла и горячее гальванизированное погружение, покрытый цинк, желтое прозрачное, краска масла черная |
Химический состав ASTM A105 (%)
| Стальной класс |
C максимальный |
Si | Mn |
P максимальный |
S максимальный |
Ni максимальный |
Cr максимальный |
Mo максимальный |
N |
| A105 | 0,35 | 0.10-0.35 | 0.60-1.05 | 0,035 | 0,040 | 0,40 | 0,30 | 0,12 |
Свойства ASTM A105 механические
| Стальной класс | Прочность на растяжение | Прочность выхода | Удлиненность в 2in | Уменьшение зоны |
Solutioning Температура |
Гасить охлаждает |
| минута | минута | минута | минута | минута | ниже | |
| A105 | 485 | 250 | 22 | 30 |
Размеры фланца ANSI B16.5 (mm) - класс 2500
| Номинальный размер | Вне Dia. | Толщина | Длина через эпицентр деятельности | Dia. эпицентра деятельности | Поднятый Dia стороны. | Радиус внешнего закругления скважины | Зенкеровать по цилиндру | Длина потока | Отверстия для болтов | |||||
| WN |
ТАК SW TR |
LJ | LJ | TR | Dia круга болта. | Никакой | Dia. | |||||||
| B | O | t | Y1 | Y2 | Y3 | X | R | r1 | B4 | Q | C | H | ||
| 15 | 1/2 | 133 | 30,3 | 73,2 | 40 | 40 | 43 | 35,1 | 3 | 23,5 | 28,4 | 88,9 | 4 | 22 |
| 20 | 3/4 | 140 | 31,8 | 79,2 | 43 | 43 | 51 | 42,9 | 3 | 29,0 | 31,8 | 95,2 | 4 | 22 |
| 25 | 1 | 159 | 35,1 | 88,9 | 48 | 48 | 57 | 50,8 | 3 | 36,0 | 35,1 | 108,0 | 4 | 26 |
| 32 | 1-1/4 | 184 | 38,1 | 95,2 | 52 | 52 | 73 | 63,5 | 5 | 44,5 | 38,1 | 130,0 | 4 | 29 |
| 40 | 1-1/2 | 203 | 44,5 | 111,3 | 60 | 60 | 79 | 73,2 | 6 | 50,5 | 44,4 | 146,0 | 4 | 32 |
| 50 | 2 | 235 | 50,8 | 127,0 | 70 | 70 | 95 | 91,9 | 8 | 63,5 | 50,8 | 171,4 | 8 | 29 |
| 65 | 2-/21 | 267 | 57,2 | 142,7 | 79 | 79 | 114 | 104,6 | 8 | 76,0 | 57,2 | 196,8 | 8 | 32 |
| 80 | 3 | 305 | 66,6 | 168,1 | - | 92 | 133 | 127,0 | 10 | - | - | 228,6 | 8 | 35 |
| 100 | 4 | 356 | 76,2 | 190,5 | - | 108 | 165 | 157,2 | 11 | - | - | 273,0 | 8 | 42 |
| 125 | 5 | 419 | 92,0 | 228,6 | - | 130 | 203 | 185,7 | 11 | - | - | 323,8 | 8 | 48 |
| 150 | 6 | 483 | 108,0 | 273,0 | - | 152 | 235 | 215,9 | 13 | - | - | 368,3 | 8 | 54 |
| 200 | 8 | 550 | 127,0 | 317,5 | - | 178 | 305 | 269,7 | 13 | - | - | 438,2 | 12 | 54 |
| 250 | 10 | 675 | 165,1 | 419,1 | - | 229 | 375 | 323,8 | 13 | - | - | 539,8 | 12 | 67 |
| 300 | 12 | 760 | 184,2 | 463,6 | - | 254 | 441 | 381,0 | 13 | - | - | 619,3 | 12 | 74 |
| Номинальный размер | Размеры фланцов кольца совместных | Вес (kg) | |||||||||
| Номер паза | Dia. поднятой части | Dia тангажа. | Глубина | Ширина | Радиус в основании |
WN Sch 40 |
BL | LJ | TR | ||
| B | K | P | E | F | r2 | ||||||
| 15 | 1/2 | R13 | 65,5 | 42,88 | 6,35 | 8,74 | 0,8 | 3,14 | 3,01 | 3,2 | 3,2 |
| 20 | 3/4 | R16 | 73,5 | 50,80 | 6,35 | 8,74 | 0,8 | 3,73 | 3,56 | 3,6 | 3,6 |
| 25 | 1 | R18 | 83,0 | 60,32 | 6,35 | 8,74 | 0,8 | 5,29 | 5,09 | 5,0 | 5,0 |
| 32 | 1-1/4 | R21 | 102 | 72,24 | 7,92 | 11,91 | 0,8 | 7,71 | 7,40 | 7,3 | 7,3 |
| 40 | 1-1/2 | R23 | 115 | 82,55 | 7,92 | 11,91 | 0,8 | 10,8 | 10,4 | 10,0 | 10,0 |
| 50 | 2 | R26 | 134 | 101,60 | 7,92 | 11,91 | 0,8 | 16,0 | 15,6 | 16,8 | 17,2 |
| 65 | 2-/21 | R28 | 150 | 111,12 | 9,52 | 13,49 | 1,5 | 23,4 | 22,8 | 24,0 | 24,9 |
| 80 | 3 | R32 | 169 | 127,00 | 9,52 | 13,49 | 1,5 | 35,9 | 35,0 | 36,3 | - |
| 100 | 4 | R38 | 204 | 157,18 | 11,13 | 16,66 | 1,5 | 55 | 54 | 54,4 | - |
| 125 | 5 | R42 | 242 | 190,50 | 12,70 | 19,84 | 1,5 | 91 | 90 | 93,0 | - |
| 150 | 6 | R47 | 280 | 228,60 | 12,70 | 19,84 | 1,5 | 142 | 142 | 142,9 | - |
| 200 | 8 | R51 | 340 | 279,40 | 14,27 | 23,01 | 1,5 | 211 | 212 | 213,2 | - |
| 250 | 10 | R55 | 426 | 342,90 | 17,48 | 30,18 | 2,3 | 411 | 414 | 408,2 | - |
| 300 | 12 | R60 | 496 | 406,40 | 17,48 | 33,32 | 2,3 | 578 | 590 | 499,0 | - |
