Штуцеры бросания нержавеющей стали
>
|
| Место происхождения | Китай |
| Фирменное наименование | KASUGAI |
| Сертификация | ISO-9001; PED; AD 2000 |
| Номер модели | AISI 304 MSS SP-304 SP-114 90DEG CL150 1" брошенный локоть Гнезд-заварки |
| Документ | Брошюра продукта PDF |

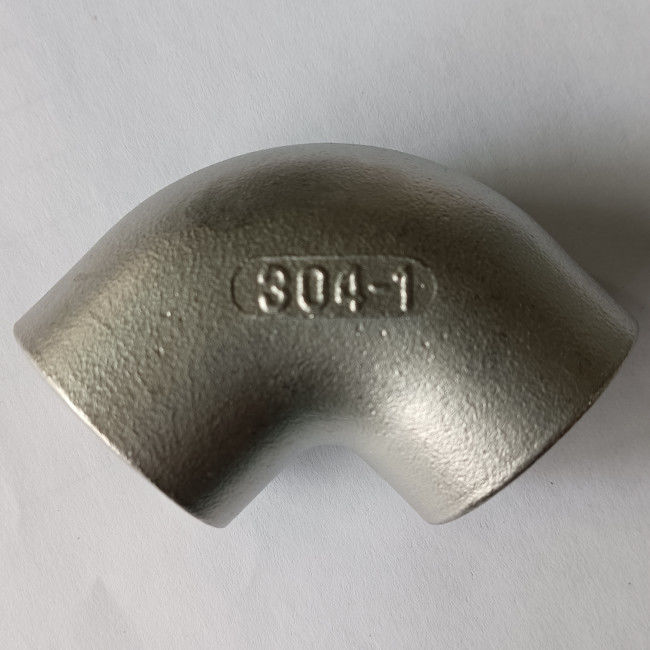

Гнезд-заварка бросания нержавеющей стали AISI 304 MSS SP-114 90DEG CL150 локоть 90 градусов
Информация о продукте
| Название продукта | Гнезд-заварка бросания нержавеющей стали AISI 304 MSS SP-114 90DEG CL150 локоть 90 градусов |
| Приспосабливая тип | Локоть Гнезд-заварки 90o |
| Размеры | MSS SP-114: 2018 |
| Ряд размера | 1/8" до 4" |
| Класс давления | Класс 150 |
| Материалы | AISI 304/L |
Стандарт & материалы: AISI 304/L
SAE/ANSI 304 (AISI 304) наиболее обыкновенно доступный и используемый тип нержавеющей стали. Оно также назван нержавеющая сталь 18/8, нержавеющая сталь A2 (согласно ISO 3506), или 304S15 (согласно английскому стандарту). Это аустенитовый сплав хроми-никеля который практически значит что он имеет очень высокую коррозионную устойчивость. Оно также немагнитн и не может быть затвердет через термическую обработку. По мере того как AISI 304 может выдержать весьма коррозионные среды и может быть сформировано, который подвергло механической обработке и сварено относительно легкое, оно очень популярно для широкого диапазона применений.
Химический состав AISI 304/L (%)
| Ранг | C, максимальный | Cr | Mn, максимальный | Ni | P, максимальный | S, максимальный | Si, максимальный |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Свойства AISI 304/L механические
| Механические свойства | 304 | 304L |
| Твердость, Knoop | 138 | 158 |
| Твердость, Rockwell b | 70 | 82 |
| Твердость, Vickers | 129 | 159 |
| Прочность на растяжение, окончательная | MPa 505 | MPa 564 |
| Прочность на растяжение, выход | MPa 215 | MPa 210 |
| Удлиненность на перерыве | 70% | 58% |
| Модуль упругости | 193~200 GPa | 193~200 GPa |
| Удар Charpy | 325 j | 216J |
SP-114 проставляет размеры Гнезд-заварки класса 150 брошенной локти, тройник и кресты 45/90 градусов. (в дюймах)
| NPS | Локти, тройники & кресты Центр-к-конца | Локти Центр-к-конца 45o | Гнездо скважина) (MIN./(максимальный) | Глубина гнезда (b) (MIN.) | Толщина металла (a) | Внешний Dia диапазона. (MIN.) | Полностью соединяя длина (MIN.) | Высота крышки (MIN.) | Плоская верхняя толщина крышки (MIN.) |
| C | SB | SD | G | H | W | P | G1 | ||
| ⅛ | 0,81 | 0,69 | 0.420/0.440 | 0,32 | 0,09 | 0,75 | 1,00 | 0,68 | 0,09 |
| ¼ | 0,81 | 0,69 | 0.555/0.575 | 0,32 | 0,09 | 0,84 | 1,00 | 0,68 | 0,09 |
| ⅜ | 0,93 | 0,81 | 0.690/0.710 | 0,32 | 0,10 | 1,01 | 1,12 | 0,81 | 0,10 |
| ½ | 1,12 | 0,87 | 0.855/0.875 | 0,32 | 0,10 | 1,20 | 1,38 | 0,93 | 0,12 |
| ¾ | 1,31 | 1,00 | 1.065/1.085 | 0,37 | 0,12 | 1,46 | 1,50 | 1,06 | 0,13 |
| 1 | 1,50 | 1,12 | 1.330/1.350 | 0,44 | 0,13 | 1,77 | 1,62 | 1,31 | 0,15 |
| 1 ¼ | 1,75 | 1,31 | 1.675/1.695 | 0,50 | 0,14 | 2,15 | 2,00 | 1,62 | 0,17 |
| 1 ½ | 1,93 | 1,43 | 1.915/1.935 | 0,50 | 0,15 | 2,43 | 2,12 | 1,62 | 0,19 |
| 2 | 2,25 | 1,68 | 2.406/2.426 | 0,56 | 0,17 | 2,96 | 2,50 | 1,75 | 0,22 |
| ½ 2 | 2,68 | 1,93 | 2.906/2.931 | 0,56 | 0,21 | 3,31 | 2,87 | 2,00 | 0,25 |
| 3 | 3,06 | 2,18 | 3.535/3.560 | 0,56 | 0,23 | 4,00 | 3,18 | 2,25 | 0,29 |
| 4 | 3,81 | 2,62 | 4.545/4.570 | 0,69 | 0,26 | 5,06 | 3,68 | 2,50 | 0,36 |
