Детали продукта
Место происхождения: Китай
Фирменное наименование: KASUGAI
Сертификация: ISO-9001; PED; AD 2000
Номер модели: MSS SP-114 90DEG CL150 304 из нержавеюще&
Документ: Брошюра продукта PDF
Условия оплаты & доставки
Количество мин заказа: Быть обсуженным
Цена: PER BASE MATERIAL PRICE
Упаковывая детали: Мореходная упаковка
Время доставки: 60 ДНЕЙ ДЛЯ ОДНОГО КОНТЕЙНЕРА
Условия оплаты: L / C, T/T
Поставка способности: 100 ТОНН/МЕСЯЦ
Название продукта: |

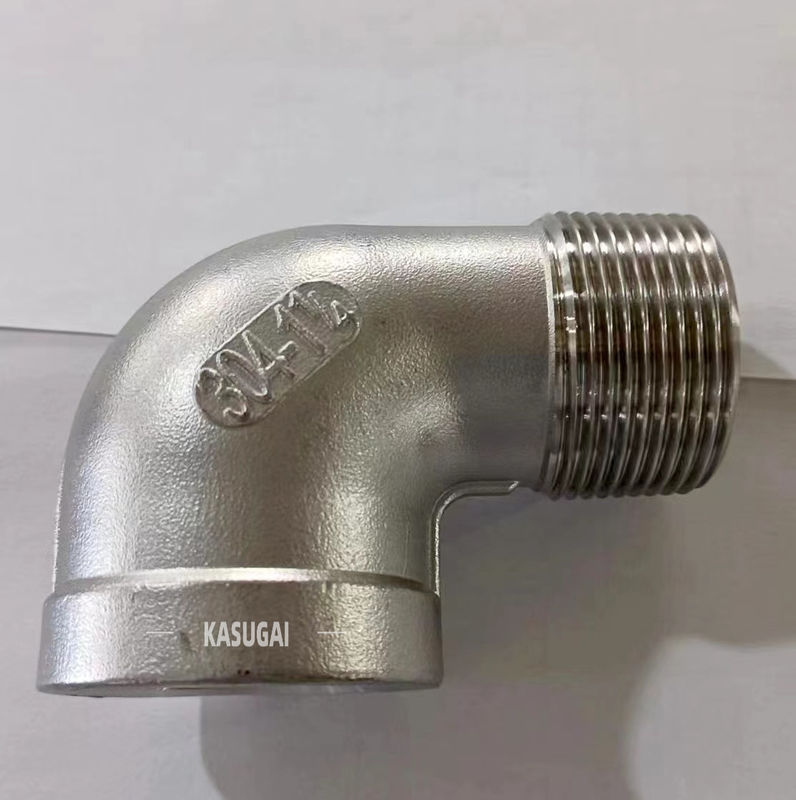

MSS SP-114 90DEG CL150 304 нержавеющая сталь 90-градусный локоть литой резьбы |
Ряд размера: |
1/8" до 4" |
Типы потока: |
ASME B1.20.1(NPT), БС 21 (NSPT), DIN2999/259 |
Класс давления: |
150 |
Стандарты: |
ASTM A351 (CF8, CF8M), JIS (SCS13, SCS14), AISI (304/L, 316/L), ASTM A182/A276 (304/L, 316/L), |
Размеры: |
MSS SP-114, ISO 49-1994 (E) |
Название продукта: |
MSS SP-114 90DEG CL150 304 нержавеющая сталь 90-градусный локоть литой резьбы |
Ряд размера: |
1/8" до 4" |
Типы потока: |
ASME B1.20.1(NPT), БС 21 (NSPT), DIN2999/259 |
Класс давления: |
150 |
Стандарты: |
ASTM A351 (CF8, CF8M), JIS (SCS13, SCS14), AISI (304/L, 316/L), ASTM A182/A276 (304/L, 316/L), |
Размеры: |
MSS SP-114, ISO 49-1994 (E) |
Нержавеющая сталь MSS SP-114 90DEG CL150 304 поток бросания локтя 90 градусов
Информация о продукте
| Название продукта | Нержавеющая сталь MSS SP-114 90DEG CL150 304 поток бросания локтя 90 градусов |
| Типы потока | ASME B1.20.1 (NPT), BS 21 (NSPT), DIN2999/259 |
| Размеры | ISO 49-1994 (E), MSS SP-114, ANSI B16.3 |
| Ряд размера | 1/8" до 4" |
| Класс давления | Класс 150 |
| Материалы | ASTM A351 (CF8, CF8M), JIS (SCS13, SCS14), AISI (304/L, 316/L), ASTM A182/A276 (304/L, 316/L), |
Размеры бросания класса 150 продели нитку локти 90 градусов, тройники, кресты и локти 45 градусов
![]()
| NPS | Центр-к-конец, локти, тройники, кресты | Центр-к-конец, 45 локтейo | Длина потока (b) (MIN.) | Ширина диапазона (MIN.) | Толщина металла (a)
| Вне Dia. диапазона (MIN.) |
| C | B | E | G | H | ||
| ⅛ | 0,81 | 0,69 | 0,25 | 0,20 | 0,09 | 0,75 |
| ¼ | 0,81 | 0,69 | 0,32 | 0,20 | 0,09 | 0,84 |
| ⅜ | 0,93 | 0,81 | 0,36 | 0,21 | 0,10 | 1,01 |
| ½ | 1,12 | 0,87 | 0,43 | 0,25 | 0,10 | 1,20 |
| ¾ | 1,31 | 1,00 | 0,50 | 0,27 | 0,12 | 1,46 |
| 1 | 1,50 | 1,12 | 0,58 | 0,30 | 0,13 | 1,77 |
| 1¼ | 1,75 | 1,31 | 0,67 | 0,34 | 0,14 | 2,15 |
| 1½ | 1,90 | 1,43 | 0,70 | 0,37 | 0,15 | 2,43 |
| 2 | 2,25 | 1,68 | 0,75 | 0,42 | 0,17 | 2,96 |
| ½ 2 | 2,68 | 1,93 | 0,92 | 0,48 | 0,21 | 3,31 |
| 3 | 3,06 | 2,18 | 0,98 | 0,55 | 0,23 | 3,00 |
| 4 | 3,81 | 2,62 | 1,08 | 0,66 | 0,26 | 5,06 |
Преимущества штуцеров винта отливки нержавеющей стали
