Штуцеры бросания нержавеющей стали
>
|
| Место происхождения | Китай |
| Фирменное наименование | KASUGAI |
| Сертификация | ISO-9001; PED; AD 2000 |
| Номер модели | Литые резьбовые заглушки AISI 304 MSS SP-114 Class 150 |
| Документ | Брошюра продукта PDF |

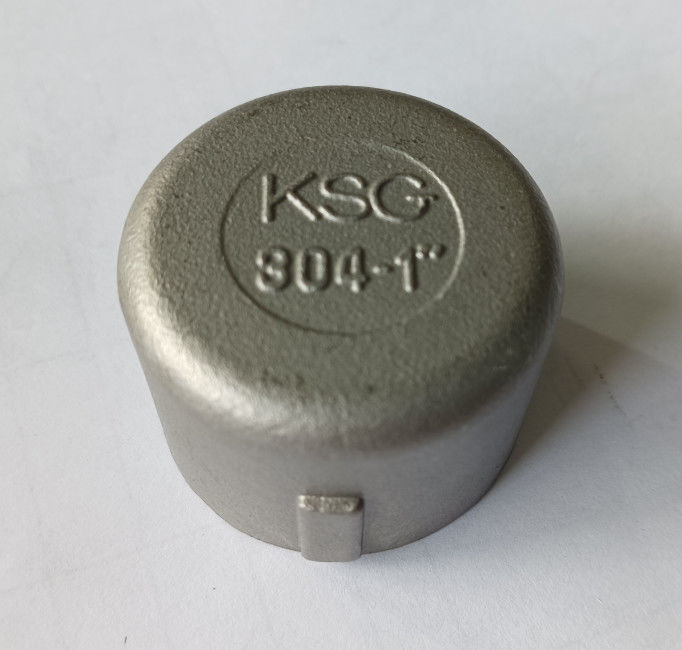

Класс 150 AISI 304 MSS SP-114 бросил продетые нитку крышки
Информация о продукте
| Название продукта | Класс 150 AISI 304 MSS SP-114 бросил продетые нитку крышки |
| Ряд размера | 1/8" до 4" |
| Тип потока | ASME B1.20.1 |
| Стандарты | AISI 304/L |
| Класс давления | Класс 150 NPT |
| Размеры | MSS SP-114 |
Стандарт & материалы: AISI 304L
SAE/ANSI 304 (AISI 304) наиболее обыкновенно доступный и используемый тип нержавеющей стали. Оно также назван нержавеющая сталь 18/8, нержавеющая сталь A2 (согласно ISO 3506), или 304S15 (согласно английскому стандарту). Это аустенитовый сплав хроми-никеля который практически значит что он имеет очень высокую коррозионную устойчивость. Оно также немагнитн и не может быть затвердет через термическую обработку. По мере того как AISI 304 может выдержать весьма коррозионные среды и может быть сформировано, который подвергло механической обработке и сварено относительно легкое, оно очень популярно для широкого диапазона применений.
Химический состав AISI 304/L (%)
| Ранг | C, максимальный | Cr | Mn, максимальный | Ni | P, максимальный | S, максимальный | Si, максимальный |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Свойства AISI 304/L механические
| Механические свойства | 304 | 304L |
| Твердость, Knoop | 138 | 158 |
| Твердость, Rockwell b | 70 | 82 |
| Твердость, Vickers | 129 | 159 |
| Прочность на растяжение, окончательная | MPa 505 | MPa 564 |
| Прочность на растяжение, выход | MPa 215 | MPa 210 |
| Удлиненность на перерыве | 70% | 58% |
| Модуль упругости | 193~200 GPa | 193~200 GPa |
| Удар Charpy | 325 j | 216J |
Размеры крышек MSS SP-114 потока класса 150 брошенных (mm)
| NPS | Длина потока (b) (MIN.) | Ширина диапазона (MIN.) | Толщина металла стороны (a) | Вне Dia. диапазона (MIN.) | Высота (MIN.) | Толщина плоских верхних крышек (MIN.) |
| B | E | G | H | P | G1 | |
| ⅛ | 0,25 | 0,20 | 0,09 | 0,75 | 0,68 | 0,09 |
| ¼ | 0,32 | 0,20 | 0,09 | 0,84 | 0,68 | 0,09 |
| ⅜ | 0,36 | 0,21 | 0,10 | 1,01 | 0,81 | 0,10 |
| ½ | 0,43 | 0,25 | 0,10 | 1,20 | 0,93 | 0,12 |
| ¾ | 0,50 | 0,27 | 0,12 | 1,46 | 1,06 | 0,13 |
| 1 | 0,58 | 0,30 | 0,13 | 1,77 | 1,31 | 0,15 |
| 1 ¼ | 0,67 | 0,34 | 0,14 | 2,15 | 1,62 | 0,17 |
| 1 ½ | 0,70 | 0,37 | 0,15 | 2,43 | 1,62 | 0,19 |
| 2 | 0,75 | 0,42 | 0,17 | 2,96 | 1,75 | 0,22 |
| ½ 2 | 0,92 | 0,48 | 0,21 | 3,31 | 2,00 | 0,25 |
| 3 | 0,98 | 0,55 | 0,23 | 4,00 | 2,25 | 0,29 |
| 4 | 1,08 | 0,66 | 0,26 | 5,06 | 2,50 | 0,36 |
ОБЩЕЕ ПРИМЕЧАНИЕ: Крышки могут быть сделаны без гнезда. Крышки так сделали будут такой высоты p что длина идеального потока не будет более менее чем b, и длина полезного потока (b плюс потоки с полностью сформированными корнями и плоскими гребнями) будет не чем L2 (действительная длина внешнего потока) которое необходимо ASME B1.20.1.
ПРИМЕЧАНИЯ:
картины (a) будут конструированы для произведения отливок толщины металла уступанных таблица. Толщина металла на никакой этап будет чем 90% из значений уступанных таблица.
(b) длина потока может удлинить за шириной диапазона. Однако, минимальную толщину металла (g) необходимо поддерживать в конце потока.
нервюры (c) позволены согласно разделу 9. Применимые «внешние» ломанные линии в чертежах выше показывают где нервюры позволены.
