Штуцеры бросания нержавеющей стали
>
|
| Место происхождения | Китай |
| Фирменное наименование | KASUGAI |
| Сертификация | ISO-9001; PED; AD 2000 |
| Номер модели | Соединение нержавеющей стали ″ AISI 304 MSS SP-114 CL150 2 продетое нитку бросанием Не-соединенное |
| Документ | Брошюра продукта PDF |

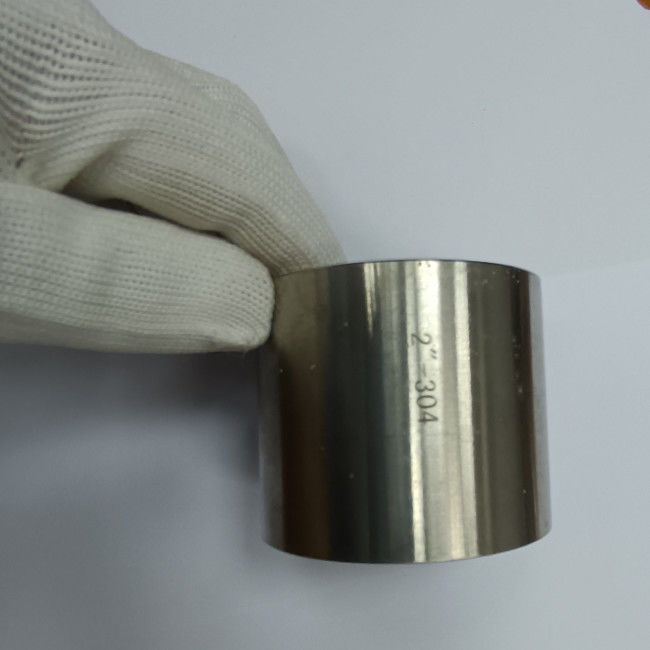

Соединение нержавеющей стали ″ AISI 304 MSS SP-114 CL150 2 продетое нитку бросанием Не-соединенное
Информация о продукте
| Название продукта | Соединение нержавеющей стали ″ AISI 304 MSS SP-114 CL150 2 продетое нитку бросанием Не-соединенное |
| Типы потока | ASME B1.20.1 (NPT) |
| Размеры | MSS SP-114 |
| Ряд размера | 1 ¼ |
| Класс давления | Класс 150 NPT |
| Материалы | AISI 304/L |
Стандарт & материалы: AISI 304/L
SAE/ANSI 304 (AISI 304) наиболее обыкновенно доступный и используемый тип нержавеющей стали. Оно также назван нержавеющая сталь 18/8, нержавеющая сталь A2 (согласно ISO 3506), или 304S15 (согласно английскому стандарту). Это аустенитовый сплав хроми-никеля который практически значит что он имеет очень высокую коррозионную устойчивость. Оно также немагнитн и не может быть затвердет через термическую обработку. По мере того как AISI 304 может выдержать весьма коррозионные среды и может быть сформировано, который подвергло механической обработке и сварено относительно легкое, оно очень популярно для широкого диапазона применений.
Химический состав AISI 304/L (%)
| Ранг | C, максимальный | Cr | Mn, максимальный | Ni | P, максимальный | S, максимальный | Si, максимальный |
| AISI 304 | 0,08 | 18~20 | 2 | 8~10.5 | 0,045 | 0,03 | 1 |
| AISI 304L | 0,03 | 18~20 | 2 | 8~12 | 0,045 | 0,03 | 1 |
Свойства AISI 304/L механические
| Механические свойства | 304 | 304L |
| Твердость, Knoop | 138 | 158 |
| Твердость, Rockwell b | 70 | 82 |
| Твердость, Vickers | 129 | 159 |
| Прочность на растяжение, окончательная | MPa 505 | MPa 564 |
| Прочность на растяжение, выход | MPa 215 | MPa 210 |
| Удлиненность на перерыве | 70% | 58% |
| Модуль упругости | 193~200 GPa | 193~200 GPa |
| Удар Charpy | 325 j | 216J |
Размеры соединения бросания класса 150 продетого нитку (прямой и уменьшающ размеры) (в дюймах)
| NPS | Длина потока (b) (MIN.) | Ширина диапазона (MIN.) | Толщина металла (a) | Вне Dia. диапазона (c) (MIN.) | Длина прямых соединений (MIN.) | Длина концентрических уменьшая соединений (MIN.) |
| B | E | G | H | W | M | |
| ⅛ | 0,25 | 0,20 | 0,09 | 0,75 | 1,00 | — |
| ¼ | 0,32 | 0,20 | 0,09 | 0,84 | 1,00 | 1,00 |
| ⅜ | 0,36 | 0,21 | 0,10 | 1,01 | 1,12 | 1,12 |
| ½ | 0,43 | 0,25 | 0,10 | 1,20 | 1,38 | 1,38 |
| ¾ | 0,50 | 0,27 | 0,12 | 1,46 | 1,50 | 1,50 |
| 1 | 0,58 | 0,30 | 0,13 | 1,77 | 1,62 | 1,62 |
| 1¼ | 0,67 | 0,34 | 0,14 | 2,15 | 2,00 | 2,00 |
| 1½ | 0,70 | 0,37 | 0,15 | 2,43 | 2,12 | 2,12 |
| 2 | 0,75 | 0,42 | 0,17 | 2,96 | 2,50 | 2,50 |
| ½ 2 | 0,92 | 0,48 | 0,21 | 3,31 | 2,87 | 3,25 |
| 3 | 0,98 | 0,55 | 0,23 | 4,00 | 3,18 | 3,68 |
| 4 | 1,08 | 0,66 | 0,26 | 5,06 | 3,68 | 4,38 |
ОБЩЕЕ ПРИМЕЧАНИЕ: Уменьшение соединений может быть также колоколом или прямо. Внешний диаметр (h) прямых уменьшая соединений будет соответствовать самому большому соединению конца размера уменьшая штуцера.
ПРИМЕЧАНИЯ:
картины (a) будут конструированы для произведения отливок толщины металла уступанных таблица. Толщина металла на никакой этап будет чем 90% из значений уступанных таблица.
(b) длина потока может удлинить за шириной диапазона. Однако, минимальную толщину металла (g) необходимо поддерживать в конце потока.
соединения (c), половинные соединения и соединения уменьшения могут быть соединены или не-соединены.
нервюры (d) позволены согласно разделу 9. Применимые «внешние» ломанные линии в чертежах выше показывают где нервюры позволены.
