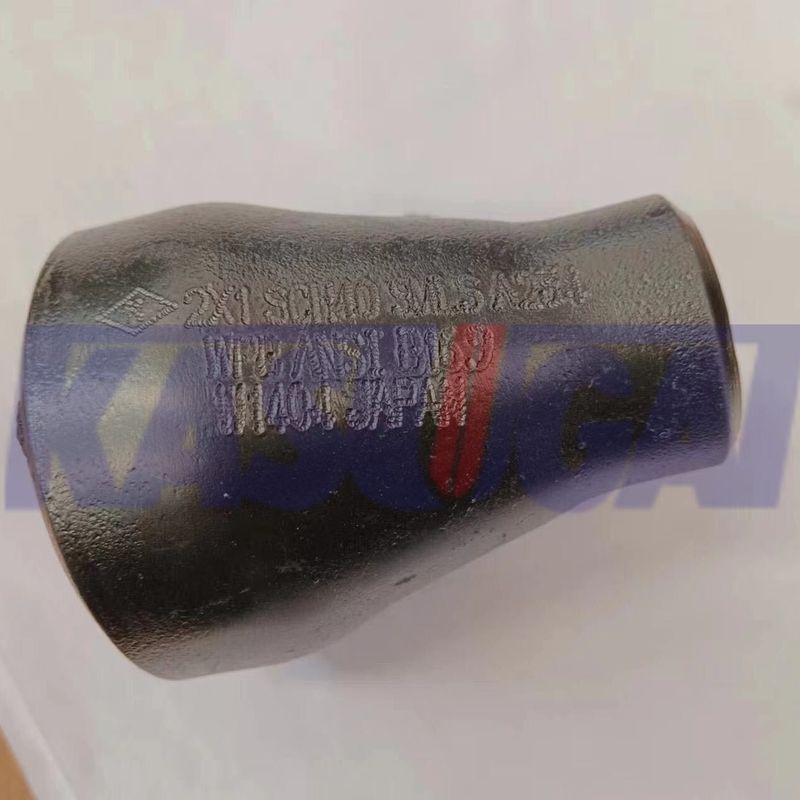

ASTM A234 Gr. WPB ASME B16.9 Экцентрический редуктор из углеродистой стали
ASTM A234 WPB - это спецификация материалов для фитингов из углеродной стали для высокотемпературных труб.Настоящий стандарт охватывает требования к фитингам из кованой углеродистой стали и легированной стали, подходящим для сварки, натянутые и фланцевые соединения.
Эксцентрический редуктор - это тип трубопровода, используемый для соединения двух труб разного диаметра, где центральные линии двух труб не выравниваются.Эксцентричность позволяет плавный переход между различными размерами труб при сохранении непрерывного пути потока.
ASTM A234 WPB B16.9 Эксцентрический редуктор
Редуктор STM A234 WPB используется для соединения двух труб разного размера в трубопроводной системе.Один конец редуктора A234 WPB соответствует диаметру трубы большого диаметра, а другой конец концентрического редуктора A234 соответствует диаметру трубы малого диаметра.
Характеристики эксцентрического редуктора
1Материал: изготовлен из углеродной стали ASTM A234 WPB, которая обеспечивает высокую прочность и коррозионную устойчивость.
2Стандарт размеров: изготовлен в соответствии с стандартом размеров B16.9, обеспечивающим правильное соответствие и совместимость с другими компонентами труб.
3Экцентричный дизайн: смещенные центральные линии позволяют плавно переходить между различными размерами труб.
4Сварка: Подходит для сварки соединений, обеспечивающих прочный и прочный соединение.
ASTM A234 WPB B16.9 Концентрические / эксцентрические размеры редуктора (мм)
Редукторы часто используются, когда проектировщики труб хотят уменьшить диаметр прямой линии трубы.9: Концентрический having имеющий общую центральную линию; Экцентрический редуктор having имеющий смещенные центральные линии.
| НПС | Слишком много мм дюйм |
О.Д.С. мм дюйм |
H мм дюйм |
| 3/4 х 1/2 | 26.7 1.05 |
21.3 0.84 |
38 1.50 |
| 3/4 х 3/8 | 26.7 1.05 |
17.3 0.68 |
38 1.50 |
| 1 х 3/4 | 33.4 1.32 |
26.7 1.05 |
51 2.00 |
| 1 х 1/2 | 33.4 1.32 |
21.3 0.84 |
51 2.00 |
| 1-1/4 х 1 | 42.2 1.66 |
33.4 1.32 |
51 2.00 |
| 1-1/4 х 3/4 | 42.2 1.66 |
26.7 1.05 |
51 2.00 |
| 1-1/4 х 1/2 | 42.2 1.66 |
21.3 0.84 |
51 2.00 |
| 1-1/2 х 1-1/4 | 48.3 1.90 |
42.2 1.66 |
64 2.50 |
| 1-1/2 х 1 | 48.3 1.90 |
33.4 1.32 |
64 2.50 |
| 1-1/2 х 3/4 | 48.3 1.90 |
26.7 1.05 |
64 2.50 |
| 1-1/2 х 1/2 | 48.3 1.90 |
21.3 0.84 |
64 2.50 |
| 2 x 1-1/2 | 60.3 2.38 |
48.3 1.90 |
76 3.00 |
| 2 x 1-1/4 | 60.3 2.38 |
42.2 1.66 |
76 3.00 |
| 2х1 | 60.3 2.38 |
33.4 1.32 |
76 3.00 |
| 2 x 3/4 | 60.3 2.38 |
26.7 1.05 |
76 3.00 |
| 2-1/2 x 2 | 73.0 2.88 |
60.3 2.38 |
89 3.50 |
| 2-1/2 х 1-1/2 | 73.0 2.88 |
48.3 1.90 |
89 3.50 |
| 2-1/2 х 1-1/4 | 73.0 2.88 |
42.2 1.66 |
89 3.50 |
| 2-1/2 х 1 | 73.0 2.88 |
33.4 1.32 |
89 3.50 |
| 3 х 2-1/2 | 88.9 3.50 |
73.0 2.88 |
89 3.50 |
| 3х2 | 88.9 3.50 |
60.3 2.38 |
89 3.50 |
| 3 x 1-1/2 | 88.9 3.50 |
48.3 1.90 |
89 3.50 |
| 3 x 1-1/4 | 88.9 3.50 |
42.2 1.66 |
89 3.50 |
| 3 1/2 x 3 | 101.6 4.00 |
88.9 3.50 |
102 4.00 |
| 3-1/2 х 2-1/2 | 101.6 4.00 |
73.0 2.88 |
102 4.00 |
| 3 1/2 x 2 | 101.6 4.00 |
60.3 2.38 |
102 4.00 |
| 3 1/2 х 1-1/2 | 101.6 4.00 |
48.3 1.90 |
102 4.00 |
| 3 1/2 х 1-1/4 | 101.6 4.00 |
42.2 1.66 |
102 4.00 |
| 4 x 3 1/2 | 114.3 4.50 |
101.6 4.00 |
102 4.00 |
| 4х3 | 114.3 4.50 |
88.9 3.50 |
102 4.00 |
| 4 х 2-1/2 | 114.3 4.50 |
73.0 2.88 |
102 4.00 |
| 4х2 | 114.3 4.50 |
60.3 2.38 |
102 4.00 |
| 4 x 1-1/2 | 114.3 4.50 |
48.3 1.90 |
102 4.00 |
| 5х4 | 141.3 5.56 |
114.3 4.50 |
127 5.00 |
| 5 x 3 1/2 | 141.3 5.56 |
101.6 4.00 |
127 5.00 |
| 5х3 | 141.3 5.56 |
88.9 3.50 |
127 5.00 |
| 5 х 2-1/2 | 141.3 5.56 |
73.0 2.88 |
127 5.00 |
| 5х2 | 141.3 5.56 |
60.3 2.38 |
127 5.00 |
| 6х5 | 168.3 6.62 |
141.3 5.56 |
140 5.50 |
| 6х4 | 168.3 6.62 |
114.3 4.50 |
140 5.50 |
| 6 x 3 1/2. | 168.3 6.62 |
101.6 4.00 |
140 5.50 |
| 6х3 | 168.3 6.62 |
88.9 3.50 |
140 5.50 |
| 6 x 2-1/2 | 168.3 6.62 |
73.0 2.88 |
140 5.50 |
| 8х6 | 219.1 8.62 |
168.3 6.62 |
152 6.00 |
| 8х5 | 219.1 8.62 |
141.3 5.56 |
152 6.00 |
| 8х4 | 219.1 8.62 |
114.3 4.50 |
152 6.00 |
| 8 x 3 1/2. | 219.1 8.62 |
101.6 4.00 |
152 6.00 |
| 10 x 8 | 273.0 10.75 |
219.1 8.62 |
178 7.00 |
| 10 x 6 | 273.0 10.75 |
168.3 6.62 |
178 7.00 |
| 10х5 | 273.0 10.75 |
141.3 5.56 |
178 7.00 |
| 10 x 4 | 273.0 10.75 |
114.3 4.50 |
178 7.00 |
| 12 x 10 | 323.8 12.75 |
273.0 10.75 |
203 8.00 |
| 12 x 8 | 323.8 12.75 |
219.1 8.62 |
203 8.00 |
| 12х6 | 323.8 12.75 |
168.3 6.62 |
203 8.00 |
| 12х5 | 323.8 12.75 |
141.3 5.56 |
203 8.00 |
| 14 x 12 | 355.6 14.00 |
323.8 12.75 |
330 13.00 |
| 14 x 10 | 355.6 14.00 |
273.0 10.75 |
330 13.00 |
| 14 x 8 | 355.6 14.00 |
219.1 8.62 |
330 13.00 |
| 14 х 6 | 355.6 14.00 |
168.3 6.62 |
330 13.00 |
| 16 x 14 | 406.4 16.00 |
355.6 14.00 |
356 14.00 |
| 16 x 12 | 406.4 16.00 |
323.8 12.75 |
356 14.00 |
| 16 x 10 | 406.4 16.00 |
273.0 10.75 |
356 14.00 |
| 16 x 8 | 406.4 16.00 |
219.1 8.62 |
356 14.00 |
| 18х16 | 457 18.00 |
406.4 16.00 |
381 15.00 |
| 18 x 14 | 457 18.00 |
355.6 14.00 |
381 15.00 |
| 18 x 12 | 457 18.00 |
323.8 12.75 |
381 15.00 |
| 18 х 10 | 457 18.00 |
273.0 10.75 |
381 15.00 |
| 20 x 18 | 508 20.00 |
457 18.00 |
508 20.00 |
| 20 х 16 | 508 20.00 |
406.4 16.00 |
508 20.00 |
| 20 x 14 | 508 20.00 |
355.6 14.00 |
508 20.00 |
| 20 x 12 | 508 20.00 |
323.8 12.75 |
508 20.00 |
| 22 х 20 | 559 22.00 |
508 20.00 |
508 20.00 |
| 22 х 18 | 559 22.00 |
457 18.00 |
508 20.00 |
| 22 х 16 | 559 22.00 |
406.4 16.00 |
508 20.00 |
| 22 x 14 | 559 22.00 |
355.6 14.00 |
508 20.00 |
| 24 x 22 | 610 24.00 |
559 22.00 |
508 20.00 |
| 24 х 20 | 610 24.00 |
508 20.00 |
508 20.00 |
| 24 x 18 | 610 24.00 |
457 18.00 |
508 20.00 |
| 24 х 16 | 610 24.00 |
406.4 16.00 |
508 20.00 |
| 26 х 24 | 660 26.00 |
610 24.00 |
610 24.00 |
| 26 x 22 | 660 26.00 |
559 22.00 |
610 24.00 |
| 26 х 20 | 660 26.00 |
508 20.00 |
610 24.00 |
| 26 x 18 | 660 26.00 |
457 18.00 |
610 24.00 |
| 28 x 26 | 711 28.00 |
660 26.00 |
610 24.00 |
| 28 x 24 | 711 28.00 |
610 24.00 |
610 24.00 |
| 28 х 20 | 711 28.00 |
508 20.00 |
610 24.00 |
| 28 x 18 | 711 28.00 |
457 18.00 |
610 24.00 |
| 30 x 28 | 762 30.00 |
711 28.00 |
610 24.00 |
| 30 x 26 | 762 30.00 |
660 26.00 |
610 24.00 |
| 30 x 24 | 762 30.00 |
610 24.00 |
610 24.00 |
| 30 х 20 | 762 30.00 |
508 20.00 |
610 24.00 |
| 32 х 30 | 813 32.00 |
762 30.00 |
610 24.00 |
| 32 x 28 | 813 32.00 |
711 28.00 |
610 24.00 |
| 32 x 26 | 813 32.00 |
660 26.00 |
610 24.00 |
| 32 х 24 | 813 32.00 |
610 24.00 |
610 24.00 |
| 34 x 32 | 864 34.00 |
813 32.00 |
610 24.00 |
| 34 х 30 | 864 34.00 |
762 30.00 |
610 24.00 |
| 34 x 26 | 864 34.00 |
660 26.00 |
610 24.00 |
| 34 x 24 | 864 34.00 |
610 24.00 |
610 24.00 |
| 36 х 34 | 914 36.00 |
864 34.00 |
610 24.00 |
| 36 х 32 | 914 36.00 |
813 32.00 |
610 24.00 |
| 36 х 30 | 914 36.00 |
762 30.00 |
610 24.00 |
| 36 х 26 | 914 36.00 |
660 26.00 |
610 24.00 |
| 36 х 24 | 914 36.00 |
610 24.00 |
610 24.00 |
| 38 х 36 | 965 38.00 |
914 36.00 |
610 24.00 |
| 38 х 34 | 965 38.00 |
864 34.00 |
610 24.00 |
| 38 х 32 | 965 38.00 |
813 32.00 |
610 24.00 |
| 38 х 30 | 965 38.00 |
762 30.00 |
610 24.00 |
| 38 х 28 | 965 38.00 |
711 28.00 |
610 24.00 |
| 38 х 26 | 965 38.00 |
660 26.00 |
610 24.00 |
| 40 x 38 | 1016 40.00 |
965 38.00 |
610 24.00 |
| 40 x 36 | 1016 40.00 |
914 36.00 |
610 24.00 |
| 40 x 34 | 1016 40.00 |
864 34.00 |
610 24.00 |
| 40 x 32 | 1016 40.00 |
813 32.00 |
610 24.00 |
| 40 х 30 | 1016 40.00 |
762 30.00 |
610 24.00 |
| 42 х 40 | 1067 42.00 |
1016 40.00 |
610 24.00 |
| 42 х 38 | 1067 42.00 |
965 38.00 |
610 24.00 |
| 42 x 36 | 1067 42.00 |
914 36.00 |
610 24.00 |
| 42 x 34 | 1067 42.00 |
864 34.00 |
610 24.00 |
| 42 x 32 | 1067 42.00 |
813 32.00 |
610 24.00 |
| 42 x 30 | 1067 42.00 |
711 28.00 |
610 24.00 |
| 44 х 42 | 1118 44.00 |
1067 42.00 |
610 24.00 |
| 44 х 40 | 1118 44.00 |
1016 40.00 |
610 24.00 |
| 44 х 38 | 1118 44.00 |
965 38.00 |
610 24.00 |
| 44 х 36 | 1118 44.00 |
914 36.00 |
610 24.00 |
| 46 х 44 | 1168 46.00 |
1118 44.00 |
711 28.00 |
| 46 х 42 | 1168 46.00 |
1067 42.00 |
711 28.00 |
| 46 х 40 | 1168 46.00 |
1016 40.00 |
711 28.00 |
| 46 х 38 | 1168 46.00 |
965 38.00 |
711 28.00 |
| 48 х 46 | 1219 48.00 |
1168 46.00 |
711 28.00 |
| 48 x 44 | 1219 48.00 |
1118 44.00 |
711 28.00 |
| 48 х 42 | 1219 48.00 |
1067 42.00 |
711 28.00 |
| 48 х 40 | 1219 48.00 |
1016 40.00 |
711 28.00 |
* NPS: номинальный размер трубы; O.D L: наружный диаметр на бевеле, большой конец; O.D S: наружный диаметр на бевеле, маленький конец; H: центр-конец.
ASTM A234 WPB CAP Химическая композиция (%)
| Уровень | В | Мн | П | S | Да, да. | КР | Мо | Ни. | Ку | V | Nb |
| WPB | ≤ 0.30 | 0.29-1.60 | ≤ 0.050 | ≤ 0.058 | ≥ 0.10 | ≤ 0.40 | ≤ 0.15 | ≤ 0.40 | ≤ 0.40 | ≤ 0.08 | 0.02 |
*Для ASTM A234 Gr. WPB углеродный эквивалент (C.E.), основанный на тепловом анализе и следующей формуле, не должен быть больше 0.50. C.E. = C + Mn / 6 + (Cr + Mo + V) / 5 + (Ni + Cu) / 15. Значения C.E. указываются в протоколе испытания.
* ASTM A234 WPB фитинги из слитков или пластинок могут содержать 0,35 максимум углерода и из кованых материалов может содержать 0,35 максимум углерода и 0,35 максимум кремния без минимального.
*За каждое уменьшение на 0,01% ниже установленного максимального углеродного содержания допускается увеличение марганца на 0,06% выше установленного максимального содержания до 1,65%.
*Сумма меди, никеля, хрома и молибдена не должна превышать 1,00%.
