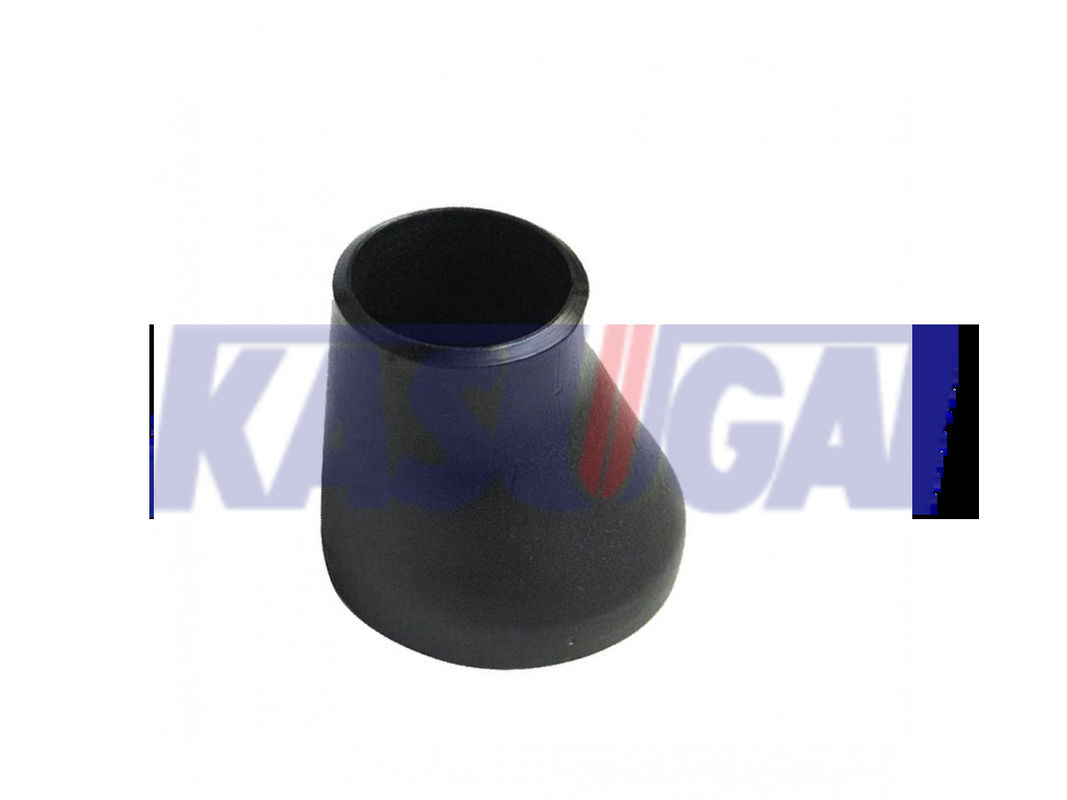

ASTM A234 Gr. WPB ASME B16.9 Экцентрический редуктор из углеродистой стали
Эксцентрический редуктор из углеродистой стали - это тип трубной установки, используемой для соединения двух труб разного диаметра, где центральные линии двух труб не выравниваются.
- Эксцентрический редуктор изготовлен из углеродной стали, обычно соответствующей таким стандартам, как ASTM A234 WPB или ASME B16.9.
- Углеродистая сталь обеспечивает высокую прочность, долговечность и коррозионную устойчивость.
- Размеры и допустимые отклонения эксцентрического редуктора из углеродистой стали соответствуют установленным стандартам, таким как ASME B16.9.
- Это обеспечивает совместимость с другими трубопроводными компонентами и правильное соответствие в системе.
- Центральные линии двух труб в эксцентрическом редукторе не выровнены, создавая смещение.
- Это смещение позволяет плавно переходить между различными размерами труб при сохранении непрерывного потока.
ВASTM A234 Эксцентрический редукторОн имеет расширение в своем теле только с одной стороны длины.Это позволяет легко выровнять и обрабатывать в конкретных местах. Эксцентрический редуктор A234 также эффективен как концентрический, но более специфичен в потребностях.Концентрический редуктор WPB - это специальная версия редуктора ASTM A234 WPB, который используется в трубопроводах, где резкое изменение давления может повредить систему.
ASTM A234 WPB B16.9 Концентрические / эксцентрические размеры редуктора (мм)
Редукторы часто используются, когда проектировщики труб хотят уменьшить диаметр прямой линии трубы.9: Концентрический having имеющий общую центральную линию; Экцентрический редуктор having имеющий смещенные центральные линии.
| НПС | Слишком много мм дюйм |
О.Д.С. мм дюйм |
H мм дюйм |
| 3/4 х 1/2 | 26.7 1.05 |
21.3 0.84 |
38 1.50 |
| 3/4 х 3/8 | 26.7 1.05 |
17.3 0.68 |
38 1.50 |
| 1 х 3/4 | 33.4 1.32 |
26.7 1.05 |
51 2.00 |
| 1 х 1/2 | 33.4 1.32 |
21.3 0.84 |
51 2.00 |
| 1-1/4 х 1 | 42.2 1.66 |
33.4 1.32 |
51 2.00 |
| 1-1/4 х 3/4 | 42.2 1.66 |
26.7 1.05 |
51 2.00 |
| 1-1/4 х 1/2 | 42.2 1.66 |
21.3 0.84 |
51 2.00 |
| 1-1/2 х 1-1/4 | 48.3 1.90 |
42.2 1.66 |
64 2.50 |
| 1-1/2 х 1 | 48.3 1.90 |
33.4 1.32 |
64 2.50 |
| 1-1/2 х 3/4 | 48.3 1.90 |
26.7 1.05 |
64 2.50 |
| 1-1/2 х 1/2 | 48.3 1.90 |
21.3 0.84 |
64 2.50 |
| 2 x 1-1/2 | 60.3 2.38 |
48.3 1.90 |
76 3.00 |
| 2 x 1-1/4 | 60.3 2.38 |
42.2 1.66 |
76 3.00 |
| 2х1 | 60.3 2.38 |
33.4 1.32 |
76 3.00 |
| 2 x 3/4 | 60.3 2.38 |
26.7 1.05 |
76 3.00 |
| 2-1/2 x 2 | 73.0 2.88 |
60.3 2.38 |
89 3.50 |
| 2-1/2 х 1-1/2 | 73.0 2.88 |
48.3 1.90 |
89 3.50 |
| 2-1/2 х 1-1/4 | 73.0 2.88 |
42.2 1.66 |
89 3.50 |
| 2-1/2 х 1 | 73.0 2.88 |
33.4 1.32 |
89 3.50 |
| 3 х 2-1/2 | 88.9 3.50 |
73.0 2.88 |
89 3.50 |
| 3х2 | 88.9 3.50 |
60.3 2.38 |
89 3.50 |
| 3 x 1-1/2 | 88.9 3.50 |
48.3 1.90 |
89 3.50 |
| 3 x 1-1/4 | 88.9 3.50 |
42.2 1.66 |
89 3.50 |
| 3 1/2 x 3 | 101.6 4.00 |
88.9 3.50 |
102 4.00 |
| 3-1/2 х 2-1/2 | 101.6 4.00 |
73.0 2.88 |
102 4.00 |
| 3 1/2 x 2 | 101.6 4.00 |
60.3 2.38 |
102 4.00 |
| 3 1/2 х 1-1/2 | 101.6 4.00 |
48.3 1.90 |
102 4.00 |
| 3 1/2 х 1-1/4 | 101.6 4.00 |
42.2 1.66 |
102 4.00 |
| 4 x 3 1/2 | 114.3 4.50 |
101.6 4.00 |
102 4.00 |
| 4х3 | 114.3 4.50 |
88.9 3.50 |
102 4.00 |
| 4 х 2-1/2 | 114.3 4.50 |
73.0 2.88 |
102 4.00 |
| 4х2 | 114.3 4.50 |
60.3 2.38 |
102 4.00 |
| 4 x 1-1/2 | 114.3 4.50 |
48.3 1.90 |
102 4.00 |
| 5х4 | 141.3 5.56 |
114.3 4.50 |
127 5.00 |
| 5 x 3 1/2 | 141.3 5.56 |
101.6 4.00 |
127 5.00 |
| 5х3 | 141.3 5.56 |
88.9 3.50 |
127 5.00 |
| 5 х 2-1/2 | 141.3 5.56 |
73.0 2.88 |
127 5.00 |
| 5х2 | 141.3 5.56 |
60.3 2.38 |
127 5.00 |
| 6х5 | 168.3 6.62 |
141.3 5.56 |
140 5.50 |
| 6х4 | 168.3 6.62 |
114.3 4.50 |
140 5.50 |
| 6 x 3 1/2. | 168.3 6.62 |
101.6 4.00 |
140 5.50 |
| 6х3 | 168.3 6.62 |
88.9 3.50 |
140 5.50 |
| 6 x 2-1/2 | 168.3 6.62 |
73.0 2.88 |
140 5.50 |
| 8х6 | 219.1 8.62 |
168.3 6.62 |
152 6.00 |
| 8х5 | 219.1 8.62 |
141.3 5.56 |
152 6.00 |
| 8х4 | 219.1 8.62 |
114.3 4.50 |
152 6.00 |
| 8 x 3 1/2. | 219.1 8.62 |
101.6 4.00 |
152 6.00 |
| 10 x 8 | 273.0 10.75 |
219.1 8.62 |
178 7.00 |
| 10 x 6 | 273.0 10.75 |
168.3 6.62 |
178 7.00 |
| 10х5 | 273.0 10.75 |
141.3 5.56 |
178 7.00 |
| 10 x 4 | 273.0 10.75 |
114.3 4.50 |
178 7.00 |
| 12 x 10 | 323.8 12.75 |
273.0 10.75 |
203 8.00 |
| 12 x 8 | 323.8 12.75 |
219.1 8.62 |
203 8.00 |
| 12х6 | 323.8 12.75 |
168.3 6.62 |
203 8.00 |
| 12х5 | 323.8 12.75 |
141.3 5.56 |
203 8.00 |
| 14 x 12 | 355.6 14.00 |
323.8 12.75 |
330 13.00 |
| 14 x 10 | 355.6 14.00 |
273.0 10.75 |
330 13.00 |
| 14 x 8 | 355.6 14.00 |
219.1 8.62 |
330 13.00 |
| 14 х 6 | 355.6 14.00 |
168.3 6.62 |
330 13.00 |
| 16 x 14 | 406.4 16.00 |
355.6 14.00 |
356 14.00 |
| 16 x 12 | 406.4 16.00 |
323.8 12.75 |
356 14.00 |
| 16 x 10 | 406.4 16.00 |
273.0 10.75 |
356 14.00 |
| 16 x 8 | 406.4 16.00 |
219.1 8.62 |
356 14.00 |
| 18х16 | 457 18.00 |
406.4 16.00 |
381 15.00 |
| 18 x 14 | 457 18.00 |
355.6 14.00 |
381 15.00 |
| 18 x 12 | 457 18.00 |
323.8 12.75 |
381 15.00 |
| 18 х 10 | 457 18.00 |
273.0 10.75 |
381 15.00 |
| 20 x 18 | 508 20.00 |
457 18.00 |
508 20.00 |
| 20 х 16 | 508 20.00 |
406.4 16.00 |
508 20.00 |
| 20 x 14 | 508 20.00 |
355.6 14.00 |
508 20.00 |
| 20 x 12 | 508 20.00 |
323.8 12.75 |
508 20.00 |
| 22 х 20 | 559 22.00 |
508 20.00 |
508 20.00 |
| 22 х 18 | 559 22.00 |
457 18.00 |
508 20.00 |
| 22 х 16 | 559 22.00 |
406.4 16.00 |
508 20.00 |
| 22 x 14 | 559 22.00 |
355.6 14.00 |
508 20.00 |
| 24 x 22 | 610 24.00 |
559 22.00 |
508 20.00 |
| 24 х 20 | 610 24.00 |
508 20.00 |
508 20.00 |
| 24 x 18 | 610 24.00 |
457 18.00 |
508 20.00 |
| 24 х 16 | 610 24.00 |
406.4 16.00 |
508 20.00 |
| 26 х 24 | 660 26.00 |
610 24.00 |
610 24.00 |
| 26 x 22 | 660 26.00 |
559 22.00 |
610 24.00 |
| 26 х 20 | 660 26.00 |
508 20.00 |
610 24.00 |
| 26 x 18 | 660 26.00 |
457 18.00 |
610 24.00 |
| 28 x 26 | 711 28.00 |
660 26.00 |
610 24.00 |
| 28 x 24 | 711 28.00 |
610 24.00 |
610 24.00 |
| 28 х 20 | 711 28.00 |
508 20.00 |
610 24.00 |
| 28 x 18 | 711 28.00 |
457 18.00 |
610 24.00 |
| 30 x 28 | 762 30.00 |
711 28.00 |
610 24.00 |
| 30 x 26 | 762 30.00 |
660 26.00 |
610 24.00 |
| 30 x 24 | 762 30.00 |
610 24.00 |
610 24.00 |
| 30 х 20 | 762 30.00 |
508 20.00 |
610 24.00 |
| 32 х 30 | 813 32.00 |
762 30.00 |
610 24.00 |
| 32 x 28 | 813 32.00 |
711 28.00 |
610 24.00 |
| 32 x 26 | 813 32.00 |
660 26.00 |
610 24.00 |
| 32 х 24 | 813 32.00 |
610 24.00 |
610 24.00 |
| 34 x 32 | 864 34.00 |
813 32.00 |
610 24.00 |
| 34 х 30 | 864 34.00 |
762 30.00 |
610 24.00 |
| 34 x 26 | 864 34.00 |
660 26.00 |
610 24.00 |
| 34 x 24 | 864 34.00 |
610 24.00 |
610 24.00 |
| 36 х 34 | 914 36.00 |
864 34.00 |
610 24.00 |
| 36 х 32 | 914 36.00 |
813 32.00 |
610 24.00 |
| 36 х 30 | 914 36.00 |
762 30.00 |
610 24.00 |
| 36 х 26 | 914 36.00 |
660 26.00 |
610 24.00 |
| 36 х 24 | 914 36.00 |
610 24.00 |
610 24.00 |
| 38 х 36 | 965 38.00 |
914 36.00 |
610 24.00 |
| 38 х 34 | 965 38.00 |
864 34.00 |
610 24.00 |
| 38 х 32 | 965 38.00 |
813 32.00 |
610 24.00 |
| 38 х 30 | 965 38.00 |
762 30.00 |
610 24.00 |
| 38 х 28 | 965 38.00 |
711 28.00 |
610 24.00 |
| 38 х 26 | 965 38.00 |
660 26.00 |
610 24.00 |
| 40 x 38 | 1016 40.00 |
965 38.00 |
610 24.00 |
| 40 x 36 | 1016 40.00 |
914 36.00 |
610 24.00 |
| 40 x 34 | 1016 40.00 |
864 34.00 |
610 24.00 |
| 40 x 32 | 1016 40.00 |
813 32.00 |
610 24.00 |
| 40 х 30 | 1016 40.00 |
762 30.00 |
610 24.00 |
| 42 х 40 | 1067 42.00 |
1016 40.00 |
610 24.00 |
| 42 х 38 | 1067 42.00 |
965 38.00 |
610 24.00 |
| 42 x 36 | 1067 42.00 |
914 36.00 |
610 24.00 |
| 42 x 34 | 1067 42.00 |
864 34.00 |
610 24.00 |
| 42 x 32 | 1067 42.00 |
813 32.00 |
610 24.00 |
| 42 x 30 | 1067 42.00 |
711 28.00 |
610 24.00 |
| 44 х 42 | 1118 44.00 |
1067 42.00 |
610 24.00 |
| 44 х 40 | 1118 44.00 |
1016 40.00 |
610 24.00 |
| 44 х 38 | 1118 44.00 |
965 38.00 |
610 24.00 |
| 44 х 36 | 1118 44.00 |
914 36.00 |
610 24.00 |
| 46 х 44 | 1168 46.00 |
1118 44.00 |
711 28.00 |
| 46 х 42 | 1168 46.00 |
1067 42.00 |
711 28.00 |
| 46 х 40 | 1168 46.00 |
1016 40.00 |
711 28.00 |
| 46 х 38 | 1168 46.00 |
965 38.00 |
711 28.00 |
| 48 х 46 | 1219 48.00 |
1168 46.00 |
711 28.00 |
| 48 x 44 | 1219 48.00 |
1118 44.00 |
711 28.00 |
| 48 х 42 | 1219 48.00 |
1067 42.00 |
711 28.00 |
| 48 х 40 | 1219 48.00 |
1016 40.00 |
711 28.00 |
* NPS: номинальный размер трубы; O.D L: наружный диаметр на бевеле, большой конец; O.D S: наружный диаметр на бевеле, маленький конец; H: центр-конец.
ASTM A234 WPB CAP Химическая композиция (%)
| Уровень | В | Мн | П | S | Да, да. | КР | Мо | Ни. | Ку | V | Nb |
| WPB | ≤ 0.30 | 0.29-1.60 | ≤ 0.050 | ≤ 0.058 | ≥ 0.10 | ≤ 0.40 | ≤ 0.15 | ≤ 0.40 | ≤ 0.40 | ≤ 0.08 | 0.02 |
*Для ASTM A234 Gr. WPB углеродный эквивалент (C.E.), основанный на тепловом анализе и следующей формуле, не должен быть больше 0.50. C.E. = C + Mn / 6 + (Cr + Mo + V) / 5 + (Ni + Cu) / 15. Значения C.E. указываются в протоколе испытания.
* ASTM A234 WPB фитинги из слитков или пластинок могут содержать 0,35 максимум углерода и из кованых материалов может содержать 0,35 максимум углерода и 0,35 максимум кремния без минимального.
*За каждое уменьшение на 0,01% ниже установленного максимального углеродного содержания допускается увеличение марганца на 0,06% выше установленного максимального содержания до 1,65%.
*Сумма меди, никеля, хрома и молибдена не должна превышать 1,00%.
