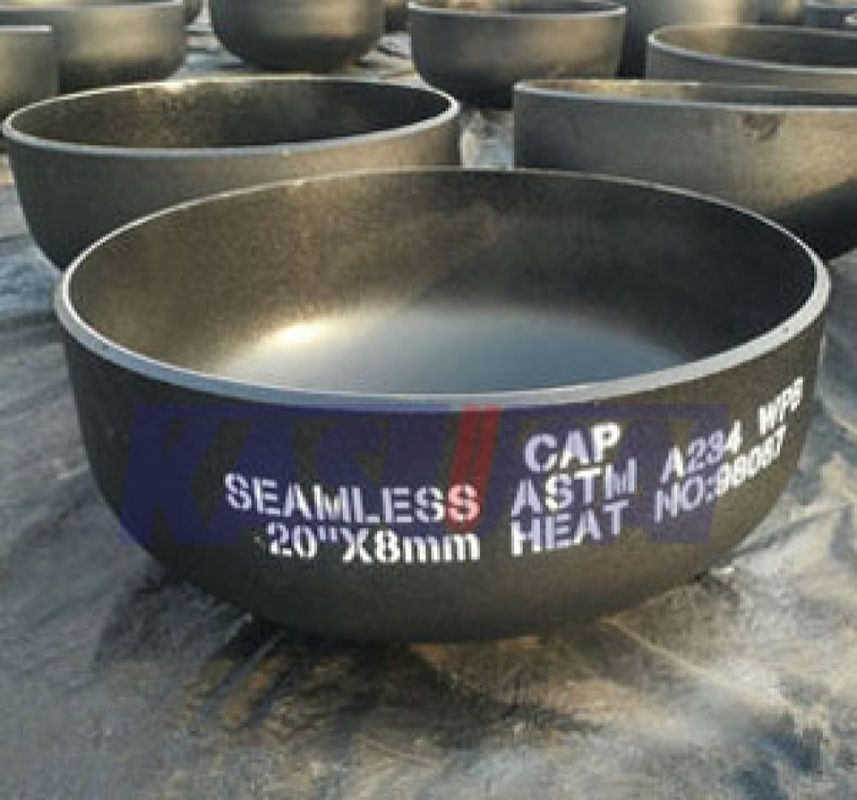

ASTM A234 Gr. WPB ASME B16.9 Конечная крышка из углеродистой стали
Сварная крышка из углеродистой стали - это тип трубопровода, который используется для закрытия конца трубы. Он сварляется на трубу, чтобы блокировать конец линии в трубопроводной системе.
Конечные крышки обычно изготавливаются из углеродистой стали, прочного и прочного материала, обычно используемого в трубопроводных системах из-за его прочности и устойчивости к коррозии.
Сварные конечные крышки из углеродистой стали доступны в различных размерах, чтобы соответствовать различным диаметрам труб и спецификациям.
Информация о продукте
| Наименование продукта | Конечная крышка из углеродистой стали |
| Диапазон размеров | от 1/2 до 48 |
| Толщина стены | SGP STD SCH5S SCH10S SCH40S SCH 80S SCH160S XS XXS |
| Стандарты | АСТМ A234 |
| Уровень | WPB |
| Производственные стандарты | ASME B16.9 MSS-SP-43 |
| Покрытие | Рыжестойкое черное масло или горячо оцинкованное, прозрачное масло |
Применение:
Системы трубопроводов: Крышки для концов используются в различных отраслях промышленности и приложениях, где конец трубы должен быть надежно закрыт.
Давление и температура: подходит для применения в условиях среднего и высокого давления и температуры.
ASTM A234 WPB B16.9 Размеры наконечника крышки (мм)
В трубопроводной технике, крышка изготовлена в соответствии с ASME B16.9 будет сварка до конца и не должны быть включены в длину измерения пробега трубы.
| НПС | Передозировка мм дюйм |
E [Примечание (1) ] мм дюйм |
Е мм дюйм |
Е1[Примечание 2] мм дюйм |
| 1/2 | 21.3 0.84 |
25 1.00 |
4.57 0.18 |
25 1.00 |
| 3/4 | 26.7 1.05 |
25 1.00 |
3.81 0.15 |
25 1.00 |
| 1 | 33.4 1.32 |
38 1.50 |
4.57 0.18 |
38 1.50 |
| 1-1/4 | 42.2 1.66 |
38 1.50 |
4.83 0.19 |
38 1.50 |
| 1-1/2 | 48.3 1.90 |
38 1.50 |
5.08 0.20 |
38 1.50 |
| 2 | 60.3 2.38 |
38 1.50 |
5.59 0.22 |
44 1.75 |
| 2-1/2 | 73.0 2.88 |
38 1.50 |
7.00 0.28 |
51 2.00 |
| 3 | 88.9 3.50 |
51 2.00 |
7.62 0.30 |
64 2.50 |
| 3-1/2 | 101.6 4.00 |
64 2.50 |
8.13 0.32 |
76 3.00 |
| 4 | 114.3 4.50 |
64 2.50 |
8.64 0.34 |
76 3.00 |
| 5 | 141.3 5.56 |
76 3.00 |
9.65 0.38 |
89 3.50 |
| 6 | 168.3 6.62 |
89 3.50 |
10.92 0.43 |
102 4.00 |
| 8 | 219.1 8.62 |
102 4.00 |
12.70 0.50 |
127 5.00 |
| 10 | 273.0 10.75 |
127 5.00 |
12.70 0.50 |
152 6.00 |
| 12 | 323.8 12.75 |
152 6.00 |
12.70 0.50 |
178 7.00 |
| 14 | 355.6 14.00 |
165 6.00 |
12.70 0.50 |
191 7.50 |
| 16 | 406.4 16.00 |
178 7.00 |
12.70 0.50 |
203 8.00 |
| 18 | 457.0 18.00 |
203 8.00 |
12.70 0.50 |
229 9.00 |
| 20 | 508.0 20.00 |
229 9.00 |
12.70 0.50 |
254 10.00 |
| 22 | 559.0 22.00 |
254 10.00 |
12.70 0.50 |
254 10.00 |
| 24 | 610.0 24.00 |
267 10.50 |
12.70 0.50 |
305 12.00 |
| 26 | 660.0 26.00 |
267 10.50 |
- Что? | - Что? |
| 28 | 711.0 28.00 |
267 10.50 |
- Что? | - Что? |
| 30 | 762.0 30.00 |
267 10.50 |
- Что? | - Что? |
| 32 | 813.0 32.00 |
267 10.50 |
- Что? | - Что? |
| 34 | 864.0 34.00 |
267 10.50 |
- Что? | - Что? |
| 36 | 914.0 36.00 |
267 10.50 |
- Что? | - Что? |
| 38 | 965.0 38.00 |
305 12.00 |
- Что? | - Что? |
| 40 | 1016.0 40.00 |
305 12.00 |
- Что? | - Что? |
| 42 | 1067.0 42.00 |
305 12.00 |
- Что? | - Что? |
| 44 | 1118.0 44.00 |
343 13.50 |
- Что? | - Что? |
| 46 | 1168.0 46.00 |
343 13.50 |
- Что? | - Что? |
| 48 | 1219.0 48.00 |
343 13.50 |
- Что? | - Что? |
*NPS: номинальный размер трубы; O.D: наружный диаметр на козырьке; E: длина [NOTE(1)]; E1: ограничение толщины стенки для длины; E: длина [NOTE(2)).
ASTM A234 WPB CAP Химическая композиция (%)
| Уровень | В | Мн | П | S | Да, да. | КР | Мо | Ни. | Ку | V | Nb |
| WPB | ≤ 0.30 | 0.29-1.60 | ≤ 0.050 | ≤ 0.058 | ≥ 0.10 | ≤ 0.40 | ≤ 0.15 | ≤ 0.40 | ≤ 0.40 | ≤ 0.08 | 0.02 |
*Для ASTM A234 Gr. WPB углеродный эквивалент (C.E.), основанный на тепловом анализе и следующей формуле, не должен быть больше 0.50. C.E. = C + Mn / 6 + (Cr + Mo + V) / 5 + (Ni + Cu) / 15. Значения C.E. указываются в протоколе испытания.
* ASTM A234 WPB фитинги из слитков или пластинок могут содержать 0,35 максимум углерода, а те, которые изготовлены из кованых материалов, могут содержать 0,35 максимум углерода и 0,35 максимум кремния без минимума.
*За каждое уменьшение на 0,01% ниже установленного максимального углеродного содержания допускается увеличение марганца на 0,06% выше установленного максимального содержания до 1,65%.
*Сумма меди, никеля, хрома и молибдена не должна превышать 1,00%.
