Штуцеры бросания нержавеющей стали
>
|
| Место происхождения | Китай |
| Фирменное наименование | KASUGAI |
| Сертификация | ISO-9001; PED; AD 2000 |
| Номер модели | Поток бросания нержавеющей стали CL150 304 ISO 49-1994 (e) уменьшая гнезда |
| Документ | Брошюра продукта PDF |

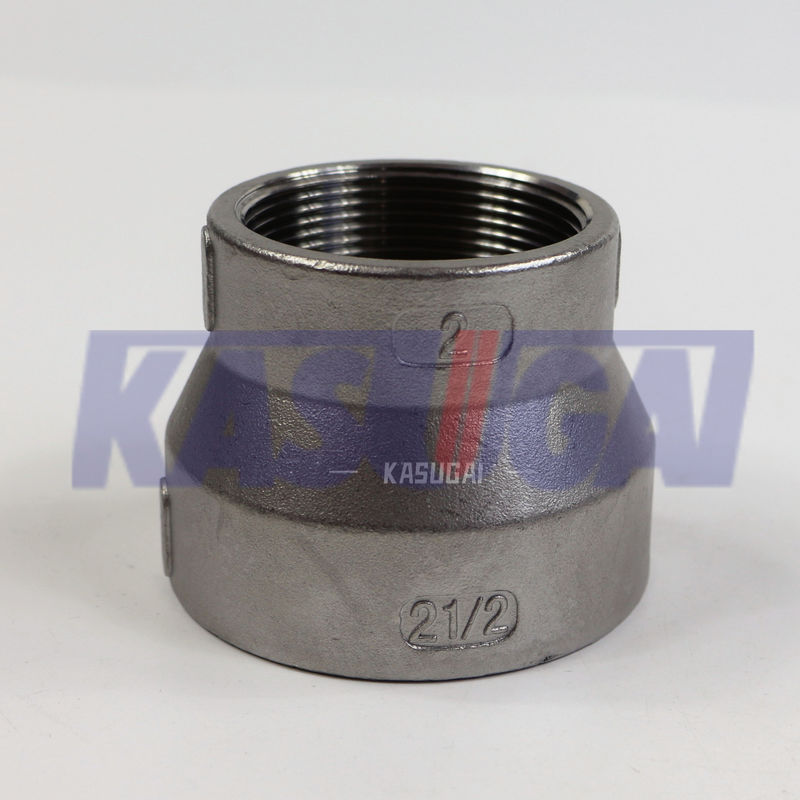

ISO 49-1994 ((E) CL150 304 Редукторные розетки из нержавеющей стали
Информация о продукте
Редуцирующий розетка из нержавеющей стали - это универсальная труба, которая позволяет бесшовный переход между трубами разных размеров в сантехнике и трубопроводах.Его конструкция из нержавеющей стали обеспечивает долговечность, коррозионная стойкость и простота установки в различных приложениях.
А.Редуцирующая розетка из литой нитки из нержавеющей сталиявляется типом трубопроводной установки, используемой в сантехнических и трубопроводных системах для соединения труб разных размеров.
| Наименование продукта | ISO 49-1994 ((E) CL150 304 Редукторные розетки из нержавеющей стали |
| Типы нитей | ASME B1.20.1 ((NPT), BS 21 (NSPT), DIN2999/259 |
| Размеры | ISO 49-1994 ((E), MSS SP-114, ANSI B16.3 |
| Диапазон размеров | от 1/8 до 4 |
| Класс давления | Класс 150 |
| Материалы | ASTM A351 (CF8, CF8M), JIS ((SCS13, SCS14), AISI (304/L,316/L), ASTM A182/A276 (304/L, 316/L) |
Заявления:
·Переход размера: используется для перехода между трубами разных размеров в трубопроводной системе.
·Многогранность: Подходит для широкого спектра промышленных, коммерческих и жилых применений, где трубопроводные системы требуют соединений различных размеров.
·Коррозионная среда: Идеально подходит для применений, где необходима коррозионная стойкость, например, на химических перерабатывающих заводах или в морской среде.
ISO 49-1994 Размеры розетки (мм)
| Приспособленные размеры (дюйма) | Размеры (мм) | Длина укладки (мм) | |||
| M2 | M2 R-L | Уменьшение M2 | а) | z1 | z2 |
| ⅛ | — | 0.69 | 25 | 11 | — |
| ¼ | 0.81 | ¼×⅛ | 27 | 7 | 10 |
| ⅜ | ⅜ |
(⅜×⅛) ⅜×¼ |
30 | 10 |
13 10 |
| ½ | ½ |
½×¼ ½×⅜ |
36 | 10 |
13 13 |
| ¾ | ¾ |
¾×¼ ¾×⅜ ¾×½ |
39 | 9 |
14 14 11 |
| 1 | 1 |
1 ×⅜ 1 ×½ 1 ×¾ |
45 | 11 |
18 15 13 |
| 1¼ | 1¼ |
1¼×½ 1¼×¾ 1¼×1 |
50 | 12 |
18 16 14 |
| 1½ | 1½ |
(1½×½) 1½×¾ 1½×1 1½×1¼ |
55 | 17 |
23 21 19 17 |
| 2 | 2 |
(2×½) (2×¾) 2× 1 2×1½ |
65 | 17 |
28 26 24 22 22 |
| 2½ | — |
(2½×1¼) (2½×1½) (2½×2) |
74 | 20 |
28 28 23 |
| 3 | — |
(3×1½) (3×2) (3×2½) |
80 | 20 |
31 26 23 |
| 4 | — |
(4×2) (4×2½) (4×3) |
94 | 22 |
34 31 28 |
| (5) | — | — | 109 | 29 | — |
| (6) | — | — | 120 | 40 | — |
