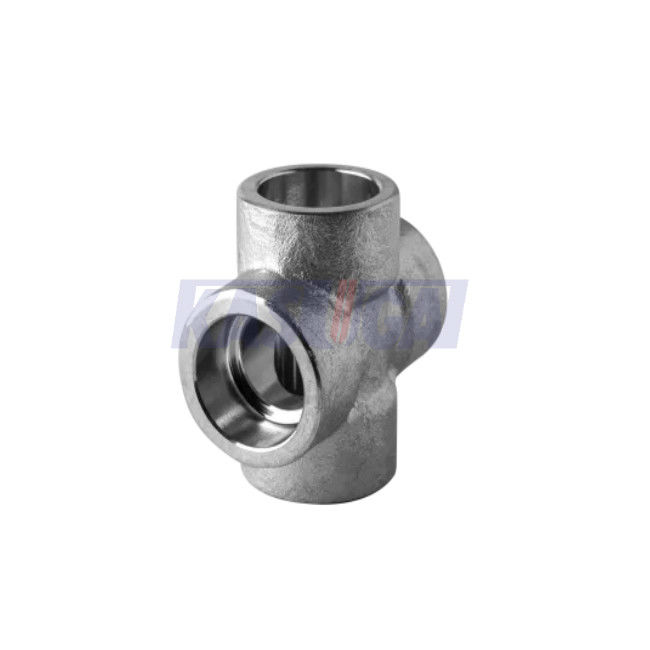

Штуцеры давления нержавеющей стали WP304 высокие выковали крест сварки гнезда SW

Name: Штуцеры давления нержавеющей стали WP304 высокие выковали крест сварки гнезда SW
Brand: Kasugai Shanghai Co., Ltd.
SKU: ASTM A403 WP304 ASME B16.11 Кованый крест SW высокого давления из нержавеющей стали для сварки враст
Availability: InStock

Детали продукта

Место происхождения: Китай

Фирменное наименование: KASUGAI

Сертификация: ISO-9001; PED; AD 2000

Номер модели: ASTM A403 WP304 ASME B16.11 Кованый крест SW высокого давления из нержавеющей стали для сварки враст

Документ: Брошюра продукта PDF

Условия оплаты & доставки

Количество мин заказа: Быть обсуженным

Цена: PER BASE MATERIAL PRICE

Упаковывая детали: Мореходная упаковка

Время доставки: 60 ДНЕЙ ДЛЯ ОДНОГО КОНТЕЙНЕРА

Условия оплаты: L / C, T/T

Поставка способности: 100 ТОНН/МЕСЯЦ

Получите самую лучшую цену

Свяжитесь сейчас

Характеристики

Описание

Характеристики

Выделить:
                                                                                                                                                                                                                                                                                                                                                                                                      Штуцеры нержавеющей стали WP304, Штуцеры давления нержавеющей стали SW высокие, Высокий крест сварки гнезда давления


Название продукта:	ASTM A403 WP304 ASME B16.11 Кованый крест SW высокого давления из нержавеющей стали для сварки враст	Ряд размера:	1/8" до 4"
Толщина стены:	SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS	Класс давления:	3000 LBS, 6000 LBS, 9000 LBS
Стандарты:	ASTM A403	Размеры:	ASME B16.11

Название продукта:	ASTM A403 WP304 ASME B16.11 Кованый крест SW высокого давления из нержавеющей стали для сварки враст
Ряд размера:	1/8" до 4"
Толщина стены:	SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Класс давления:	3000 LBS, 6000 LBS, 9000 LBS
Стандарты:	ASTM A403
Размеры:	ASME B16.11

Описание

Штуцеры давления нержавеющей стали WP304 высокие выковали крест сварки гнезда SW

ASTM A403 WP304 ASME B16.11 выковало крест Гнезд-заварки нержавеющей стали давления SW высокий

Информация о продукте

Название продукта	ASTM A403 WP304 ASME B16.11 выковало крест Гнезд-заварки нержавеющей стали давления SW высокий
Ряд размера	Размер: 1/8" до 4"
Толщина стены	SCH5, SCH10, SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Стандарты	ASTM A403
Класс давления	3000 LBS, 6000 LBS, 9000 LBS
Изготовляя стандарты	ASME B16.11

Стандарты & материалы: ASTM A403

Штуцеры трубы нержавеющей стали ASTM A403 ссылаются на материал выкованный и свернули аустенитовые нержавеющие штуцеры для труб давления. Общие ранги WP304/L, WP316/L. Их можно использовать в много полей как машиностроительная промышленность, заводы etc преобразования энергии.

Химические составы ASTM A403 (%)

Ранг a		Состав (%)
Ранг WP	Обозначение UNS	C	Mn	P	S	Si	Ni	Cr	Mo	Ti
WP304	S30400	0,08	2,00	0,045	0,030	1,00	8.0-11.0	18.0-22.0	﹍	﹍
WP304L	S30403	0.030E	2,00	0,045	0,030	1,00	8.0-12.0	18.0-22.0	﹍	﹍
WP310S	S31008	0,08	2,00	0,045	0,030	1,00	19.0-22.0	24.0-26.0	﹍	﹍
WP316	S31600	0,08	2,00	0,045	0,030	1,00	10.0-14.0	16.0-18.0	2.00-3.00
WP316L	S31603	0.030E	2,00	0,045	0,030	1,00	10.0-14.0	16.0-18.0	2.00-3.00	﹍
Wp321	S32100	0,08	2,00	0,045	0,030	1,00	9.0-12.0	17.0-19.0	﹍

Примечание:

Где многоточие (﹍) появляется в таблицу, никакое требование и элементу нужно быть проанализированным для или сообщенным
Метод анализа для азота будет делом согласования между покупателем и изготовителем
Колумбий 0.10-0.30%; Ванадий 0.10-0.30%.
Для небольшого диаметра или тонких стен, или обоих, где много рисуя пропусков необходимы, максимум углерода 0,04% необходим в рангах TP304L и TP316L. Небольшие трубки внешнего диаметра определены как те меньше чем 0.500in. (23.7mm) во внешнем диаметре и светлых трубках стены как те меньше чем 0.049in. (1.24mm) в средней толщине стены

Размеры креста Гнезд-заварки ASME B16.11 (SW)

Штуцеры давления нержавеющей стали WP304 высокие выковали крест сварки гнезда SW 0

Чертеж ASME B16.11 выковал крест с концами заварки гнезда (SW). : центр-к-дно гнезда; B: диаметр расточки гнезда; C: толщина стены гнезда; D: диаметр расточки креста; G: толщина стены тела; J: глубина гнезда.

NPS	B максимальный.	B MIN.	3000#	6000#	9000#
1/8"	11,2	10,8	11,0	11,0	-
1/4"	14,6	14,2	11,0	13,5	-
3/8"	18,0	17,6	13,5	15,5	-
1/2»	22,2	21,8	15,5	19,0	25,5
3/4"	27,6	27,2	19,0	22,5	28,5
1"	34,3	33,9	22,5	27,0	32,0
1-1/4»	43,1	42,7	27,0	32,0	35,0
1-1/2»	49,2	48,8	32,0	38,0	38,0
2"	61,7	61,2	38,0	41,0	54,0
2-1/2»	74,4	73,9	41,0	-	-
3"	90,3	89,8	57,0	-	-
4"	115,7	115,2	66,5	-	-

NPS	G 3000# MIN.	G 6000# MIN.	G 9000# MIN.	J MIN.
1/8"	2,41	3,15	-	9,5
1/4"	3,02	3,68	-	9,5
3/8"	3,20	4,01	-	9,5
1/2»	3,73	4,78	7,47	9,5
3/4"	3,91	5,56	7,82	12,5
1"	4,55	6,35	9,09	12,5
1-1/4»	4,85	6,35	9,70	12,5
1-1/2»	5,08	7,14	10,15	12,5
2"	5,54	8,74	11,07	16,0
2-1/2»	7,01	-	-	16,0
3"	7,62	-	-	16,0
4"	8,56	-	-	19,0

NPS	3000#		6000#		9000#
NPS	D максимальный.	Минута d	D максимальный	Минута d	D максимальный	Минута d
1/8"	7,6	6,1	4,8	3,2	-	-
1/4"	10,0	8,5	7,1	5,6	-	-
3/8"	13,3	11,8	9,9	8,4	-	-
1/2»	16,6	15,0	12,5	11,0	7,2	5,6
3/4"	21,7	20,2	16,3	14,8	11,8	10,3
1"	27,4	25,9	21,5	19,9	16,0	14,4
1-1/4»	35,8	34,3	30,2	28,7	23,5	22,2
1-1/2»	41,6	40,1	34,7	33,2	28,7	27,2
2"	53,3	51,7	43,6	42,1	38,9	37,4
2-1/2»	64,2	61,2	-	-	-	-
3"	79,4	76,4	-	-	-	-
4"	103,8	100,7	-	-	-	-

NPS	3000#		6000#		9000#
NPS	C максимальный.	Минута c	C максимальный.	Минута c	C максимальный.	Минута c
1/8"	3,18	3,18	3,96	3,43	-	-
1/4"	3,78	3,30	4,60	4,01	-	-
3/8"	4,01	3,50	5,03	4,37	-	-
1/2»	4,67	4,09	5,97	5,18	9,35	8,18
3/4"	4,90	4,27	6,96	6,04	9,78	8,56
1"	5,69	4,98	7,92	6,93	11,38	9,96
1-1/4»	6,07	5,28	7,92	6,93	12,14	10,62
1-1/2»	6,35	5,54	8,92	7,80	12,70	11,12
2"	6,93	6,04	10,92	9,50	13,84	12,12
2-1/2»	8,76	7,67	-	-	-	-
3"	9,52	8,30	-	-	-	-
4"	10,69	9,53	-	-	-	-
